제품 상세 정보:
|
| 제품명: | 진동 분석기 | 정확성: | ± 5% |
|---|---|---|---|
| 충전기: | 8.V, 2A | 주요 기능: | 단일 채널 또는 다중 채널 동기식 |
| 강조하다: | 4채널 진동 분석기,다기능 진동 테스트 장비,다재다능한 센서 입력 진동 검사기 |
||

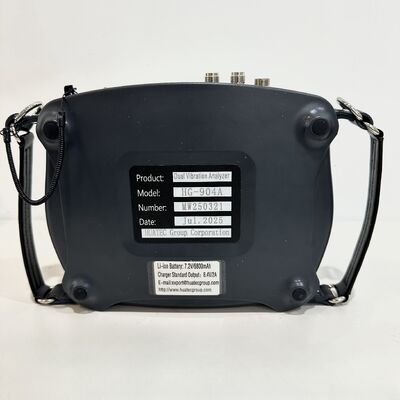

4채널 다기능 진동 분석기는 다양한 유형의 센서에 연결할 수 있는 다목적 입력 포트를 갖추고 있습니다.
HUATEC HG-904A 4채널 다기능 기기로 다양한 유형의 센서에 연결할 수 있는 다목적 입력 포트가 특징입니다. 첨단 마이크로전자 공학, 신호 분석, 결함 진단 기술을 활용하여 장비 상태 모니터링과 결함 진단 기능을 단일 장치에 통합합니다.
분석기 장비에는 현장에서 진동 측정을 완료하고 수만 개의 진동 특징 값과 측정 지점의 스펙트럼을 자동으로 저장할 수 있는 4채널 진동 데이터 수집 기능이 포함되어 있습니다. 또한 1~4개의 파형 및 스펙트럼 채널을 현장에서 동시에 표시할 수 있습니다. 또한 불균형 감지기 역할을 하여 현장에서 단면 및 양면 동적 균형 검증을 완료할 수 있습니다.
BT4&IP54
참고: 쿼드 채널과 듀얼 채널 사이의 하드웨어 구성에는 큰 차이가 있습니다.
| 주요 기능 | 모델 | |
| 모델 | HG-904A4 | HG-904A2 |
| 채널 수량 | 4채널 | 듀얼 채널 |
| 주요 기능 | ||
|
1, 3채널 동기식 검사는 각 채널에서 동시에 수집된 가속도, 속도, 변위 및 축 랩 어라운드 값과 경보 매개변수의 주파수 스펙트럼 그래프를 제공합니다.
|
예 | 채널 1개 |
| 2, 모든 매개변수, 모든 주파수 범위 및 모든 그래프의 단일 채널 또는 다중 채널 동기 획득. | 1개 또는 2개 또는 3개 또는 4개의 채널 | 1개 또는 2개의 채널 |
| 3, 축 추적, 시작-정지 분석, 충격 테스트. | 예 | 아니요 |
| 4, 하드웨어 값의 실시간 모니터링 및 모든 매개변수 및 주파수 범위에 대한 추세 그래프의 실시간 분석; 주파수 스펙트럼 및 파형의 실시간 분석. | 1개 또는 2개 또는 3개 또는 4개의 채널 | 1개 또는 2개의 채널 |
| 5, 롤링 베어링 충격 펄스 모니터링 기술 (베어링 윤활 및 충격 판단) | 선택사항(주문 메모) | 선택사항(주문 메모) |
| 6,1 또는 2 평면 밸런싱 | 예 | 예 |
| 7, 장비 관리 소프트웨어 분석 시스템 | 예 | 예 |
| 8, ICP, 충전 센서, 와전류 변위 센서, 자기 전기 속도 센서에 연결할 수 있습니다. | 예 | 예 |
| 9, 상대 위상 분석 | 선택사항(주문 메모) |
선택사항(주문 메모) |
주요 기능

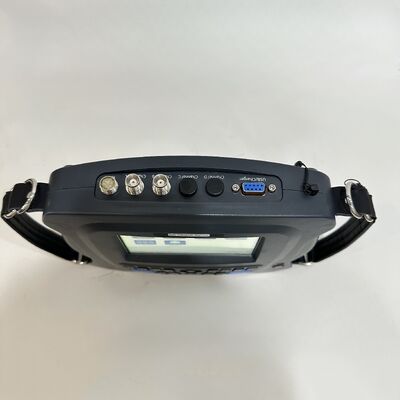

다양한 센서를 위한 다기능 입력 포트: (압전, 전자기, 와전류, ICP)

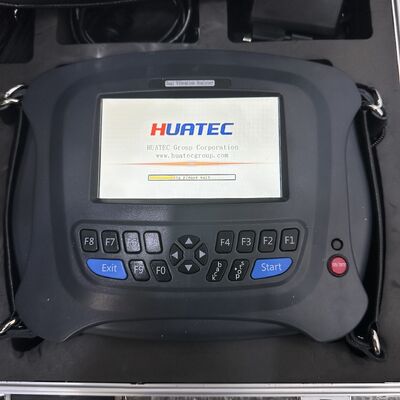

-- 명확하고 아름다운 시각화를 위한 중국어 인터페이스를 갖춘 5인치 컬러 디스플레이
-- 수만 개의 진동 특성 값과 측정 지점 스펙트럼을 자동으로 저장할 수 있는 16GB 하드 드라이브를 갖춘 거대한 저장 공간
-- 24비트 AD 샘플링을 통한 4채널 동기 획득
-- 1600,3200,6400 또는 12800 라인 FFT 스펙트럼
-- 더 쉬운 작동을 위해 새로운 중국어 창 스타일 메뉴 디스플레이를 갖춘 USB 2.0 통신 인터페이스
-- 8가지 선택 레벨을 갖춘 최대 35KHZ의 분석 주파수
-- 진폭 스펙트럼, 전력 스펙트럼, 로그 스펙트럼 등을 포함한 모든 기능의 고속 동적 분석
-- 피크 값, 피크-피크 값, 유효 값, 피크 인자, 왜도, 첨도 등을 포함한 다양한 시간 영역 특성 값을 표시합니다.
-- 다중 분석 및 진단 기능: 베어링/기어 분석(봉투 복조 분석) 결함 진단, (노크 테스트) 고유 주파수 진단 등
-- 로터 균형을 위한 데이터/기록 저장 및 재생
-- 시험분동을 선택적으로 제거하거나 보유할 수 있으며, 그 품질을 추정할 수 있습니다.
-- 진동 값, 진폭, 위상을 측정하고 표시하는 빠른 밸런싱 기능을 갖춘 고정밀 밸런싱 작업
-- 하드웨어 포락선 복조를 이용한 베어링/기어 결함 감지 및 진단
-- 속도 측정, 소음 측정, 위상 측정, 위상 진단
-- 트리거 임계값 수동 설정(대형, 중형, 소형)
-- 장비 관리 시스템(베어링 데이터베이스 포함)의 EMD 소프트웨어를 장착할 수 있습니다.
하드웨어 사양
| 통계 | 사양 |
| 모델 | HG-904A4 4채널 / HG-904A2 듀얼채널 |
| 채널 수량 | 4개의 진동 채널, 1개의 타코미터 채널 |
| 주요 기능 | 가속도, 속도, 변위 및 축 포락선을 포함한 다양한 매개변수의 단일 채널 또는 다중 채널 동기 획득 |
| 정확성 | ±5% |
| A/D 변환 | 24비트 AD 샘플링 |
| LCD 디스플레이 | 터치스크린 입력 지원, 컬러 5인치 디스플레이 |
| 타코미터 범위 | 120~12000rpm |
| 계기의 온도 범위 | -20~55°C |
| 센서의 온도 범위 | -20°—120°C |
| 충전식 배터리 | 충전식 리튬 배터리 7.2V, 6800mA; 충전시간 7시간, 연속사용시간 8시간 |
| 충전기 | 8.V, 2A |
| 진단 라이브러리 | 베어링 데이터베이스 |
| 측정 기능 및 범위 |
100mv/g의 감도로 4개의 매개변수 값과 경보 매개변수 스펙트럼을 동시에 측정합니다. 가속도 0.1——199.99 m/s² 0.1의 속도 - 199.99 mm/s 1um의 변위——1999um 축 포락선 값 0.1——30 m/s² |
| 소프트웨어 분석 기능 | 진동 스펙트럼 및 시간 영역 파형 분석, 포락선 분석, 구름 베어링에 대한 정밀 결함 진단 기능(4개 부품) 별도 결함 진단 기능: 장비 하드웨어에는 기타 매개변수 스펙트럼, 켑스트럼, 로그 스펙트럼 및 전력 스펙트럼 진단(실시간 수집 및 실시간 표시)을 수집하기 위한 별도의 결함 진단 기능이 있습니다. |
| 저장 용량 | 16G |
| 외부 인터페이스 | 충전 및 통신 USB2.0 |
| 보고서 출력 기능 | 데이터 보고서 출력 감지 |
| 진동 측정 주파수 응답 범위: | 2~35KHz |
| 연결 가능한 센서 유형: | 압전 가속도 센서, ICP 센서, 자전 속도 센서, 와전류 센서 |
소프트웨어 개요
사물인터넷과 빅데이터 플랫폼의 급속한 발전에 따라 우리는 기존 소프트웨어 시스템의 기능적 장점을 통합하고 Windows.Net 3.5-5.0 플랫폼, Microsoft Visual Studio 2019 제품군 및 MySQL 데이터베이스를 채택했습니다. 소프트웨어 시스템과 수집기 간의 통신은 통합 UDP 아키텍처를 채택하고 소프트웨어 시스템은 네트워크 버전과 독립형 버전으로 설계되었습니다. 약 1년의 노력 끝에 당사는 최신 버전의 기업 장비 지능형 모니터링 및 진단 시스템(이하 EMD 시스템)을 출시했습니다. 유연한 클라이언트 소프트웨어 운영과 종합적인 분석 도구의 장점을 활용하여 사용자는 보다 편리하게 데이터를 모니터링하고 이상 원인을 보다 효과적으로 분석할 수 있습니다. 시스템 소프트웨어는 다중 채널 네트워크 데이터 수집기, 무선 모니터링 수집기 및 오프라인 휴대용 분석기와 호환됩니다. 온라인 데이터 동향을 분석하는 동안 휴대용 분석기는 데이터 수집을 보완하여 현장 장비 분석을 보다 포괄적으로 만들어 단위 동향 및 이상 현상을 종합적으로 분석하고 이상 원인을 정확하게 식별하며 현장 장비의 보호를 극대화할 수 있습니다.
소프트웨어 사양
| 통계 | |
| 주요 기능 |
1. 시스템은 가속도, 속도, 변위 및 축 포락선의 네 가지 매개변수를 동시에 표시해야 합니다.
2. 모든 매개변수에 대한 추세 차트를 시간 선택별로 검색하고 볼 수 있습니다.
3. 단일 매개변수 추세 차트, 파형 차트, 주파수 스펙트럼 분석 차트를 동일한 인터페이스에 표시할 수 있습니다.
4. 동일한 인터페이스에 4가지 매개변수 추세 차트(가속도, 속도, 변위 및 축 포락선)를 표시할 수 있습니다.
5. 가속도, 속도, 온도의 세 가지 매개변수 추세 차트(가속도 및 속도 주파수 스펙트럼 분석 차트 포함)를 동일한 인터페이스에 표시할 수 있습니다.
6. 시간 영역 분석에는 13개의 민감한 오류 진단 지표가 포함됩니다.
7. 자기 상관 분석 기능을 사용할 수 있습니다.
시스템 기능 확장 요구 사항: 8.베어링 잔존수명 예측 참고자료.
9.트렌드 차트와 주파수 스펙트럼 분석에는 자가 진단 참고 의견이 있어야 합니다.
10.한 번의 클릭으로 보고서를 내보낼 수 있습니다.
11.다변수, 다차원 진단 및 분석 기능이 필요합니다.
시스템 운영 및 유지 관리 상태 통계: 12.알람 상태 통계가 표시됩니다.
13.계획 실행 상태가 표시됩니다.
시스템 운영 및 유지 관리: 14.데이터 수집자의 상태를 볼 수 있습니다.
15.장비 상태를 볼 수 있습니다.
원클릭으로 장비 재고 가져오기가 가능합니다. |
