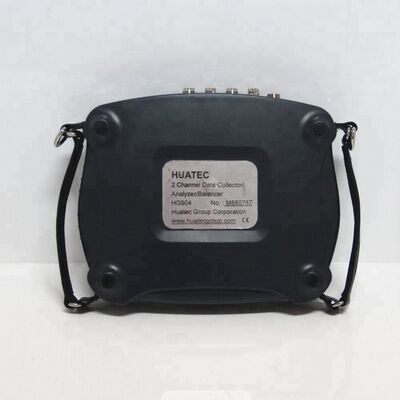

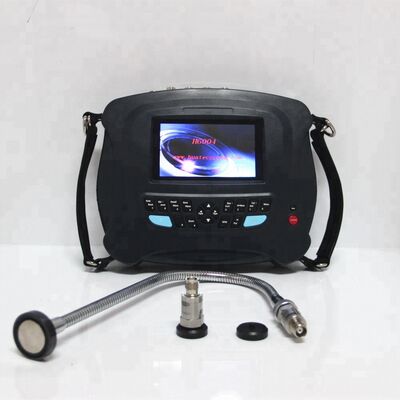

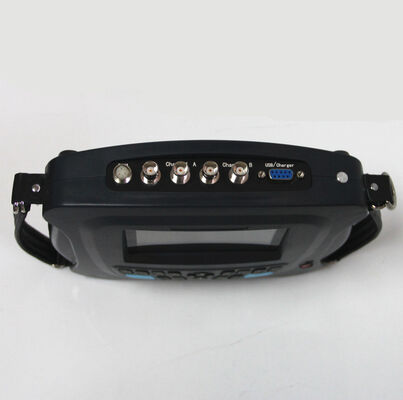

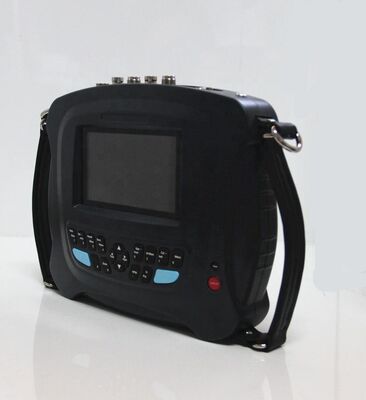

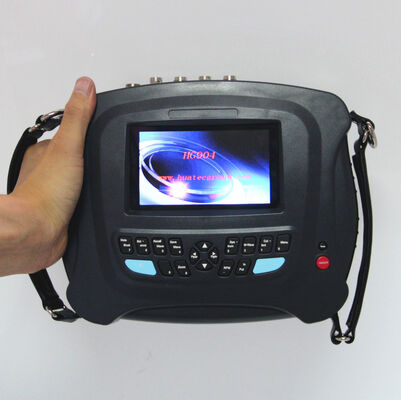

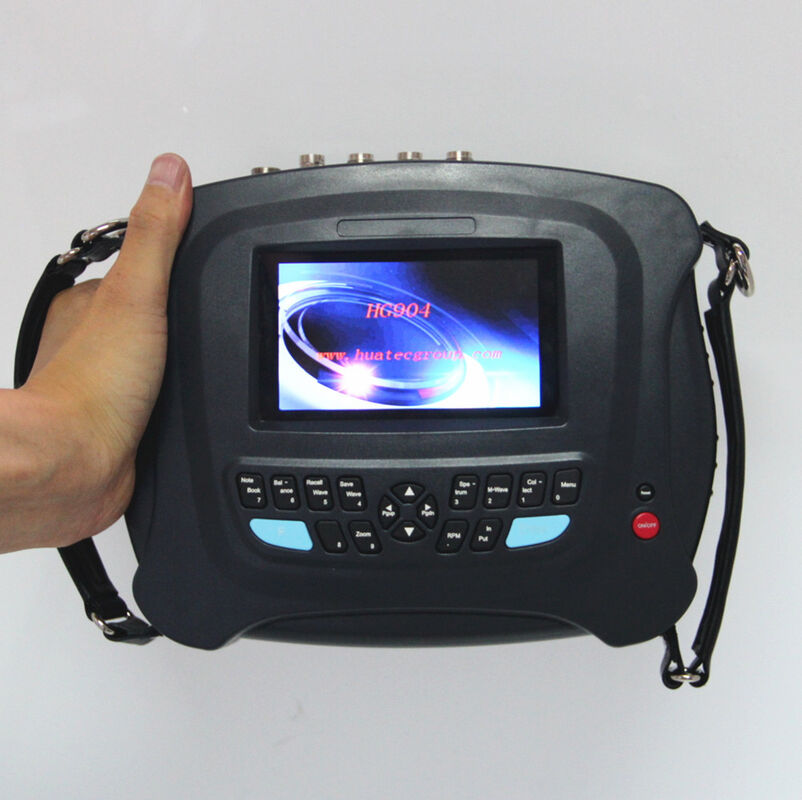

진동 분석기 2 채널 데이터 수집기 / 분석기 / 균형 장치

진동 분석기 2 채널 데이터 수집기 / 분석기 / 밸런서

불균형은 기계 진동의 주요 원인 중 하나입니다. 전체 고장의 약 50%가 회전체의 불균형으로 인해 발생하는 것으로 추정됩니다. 기계적 불균형을 제거하는 가장 좋은 방법은 현장 밸런싱입니다. HG904 기계 분석기/밸런서는 이러한 목적에 특히 유용합니다. 진동의 강도를 측정하고, 주파수 스펙트럼을 분석하여 진동의 원인을 진단할 수 있습니다. 또한 회전 속도와 진동 위상을 측정하고 불균형 무게와 위치를 계산하는 데 사용할 수 있습니다.

특징:

• 사용하기 쉬움
• 벡터 그림, 밸런싱 프로세스 및 결과가 한눈에 명확하게 표시됨
• 10개의 로터 밸런싱 데이터 저장
• 시험 질량 제거 또는 유지 선택 가능
• 두 개의 지정된 위치로 밸런싱 결과 분해
• 로터의 무게, 회전 속도, 반경 및 필요한 밸런스 등급에 따라 시험 무게 범위 계산
• 시험 질량 유효성 자동 판단
• RPM, 진폭 및 위상 측정
• 현장 400 라인 FFT 스펙트럼 및 진단 기능
• 듀얼 채널 동시 데이터 수집
• 베어링 및 기어 진단을 위한 하드웨어 엔벨로프 복조
• 고유 진동수 측정을 위한 전달 함수
• 대형 LCD로 파형 및 스펙트럼 표시
• 진동 값 및 진동 파형 저장

작동 조건

• 온도 범위: 5°C ~ 50°C
• 상대 습도: < 85%, 비포화
• 부식성 가스 없음
• 강한 전자기장 및 강한 충격 없음

안전

HG904는 기계의 작동 부분에 접촉할 수 없습니다.

사양

• 동적 밸런싱을 위한 회전 속도 범위: 70-60,000 r/min
• 자동 범위 및 수동 범위 선택 가능
• 진동 측정 정확도: 5 %

• 센서: 압전 가속도계, 전자기 속도, 와전류 변위 등
• 8^번째-차 타원형 안티 앨리어싱 필터, RPM 대역 통과 필터
• 입력 신호: 가속도계 및 전압

• 진폭 스펙트럼 분석: 100 라인 ~ 400 라인 (확대), Hanning 윈도우
• 스펙트럼 분석 주파수 범위: 100, 200, 500, 1K, 2K, 5K, 10KHz(1채널 샘플링에만 해당)
• 데이터 저장: 400개의 파형 1024-포인트 및 400개의 데이터 세트

• 전반적인 진동 측정을 위한 진폭 범위 및 주파수 응답:

• 	진폭 범위	주파수 응답
  변위	0.003 – 5 mm 피크-피크	10 – 500 Hz
  속도	0.2 – 200mm/s RMS	10 – 1000 Hz
  가속도	0.5 – 250m/s2 피크	20 – 5000 Hz
  엔벨로프	0.1 – 20unit RMS	5-1000Hz from 15-40 KHz
  전압	0.1 – 10V 피크-피크	10 – 10000 Hz

• 메모장: 육안 검사를 위한 10개의 조건 코드
• 출력: PC와 통신하기 위한 USB
• 전원: 8시간 연속 작동을 위한 Ni-MH 충전식 배터리, 배터리 부족 경고
• 작동 환경: 0~55 ^oC, 90% 습도 비응축
• 광전지 센서를 이용한 회전 속도 측정
• 동적 범위: 60dB, 48dB 조정 가능 게인 범위
• 크기: 21×13×4 cm; 무게: 1.2 kg (배터리 포함)

포장 목록
HG904 진동 데이터 수집기 1
가속도계 2
마그네틱 마운트 2
강철 연장 프로브 1
배터리 충전기 1
가속도계 케이블 3
RS232c 통신 케이블 1
밸런싱 모듈 1
타코/트리거 센서 및 케이블 1
반사지 세트 1
빠른 시작 가이드 1
소프트웨어 CD 1
HG904 및 센서 인증서 3
휴대용 케이스 1
