제품 상세 정보:
|
| 이름: | 엑스레이 파이프 크롤러 | 용법: | 비파괴 시험 |
|---|---|---|---|
| 애플리케이션: | X-Ray 파이프라인 용접 검사 | 보증: | 12개월 |
| 주요 단어: | NDT X-Ray 파이프라인 크롤러 | ||
| 강조하다: | 산업용 엑스레이 파이프 라인 크롤러,NDT 튜브 테스트 장비,보증된 엑스레이 크롤러 |
||

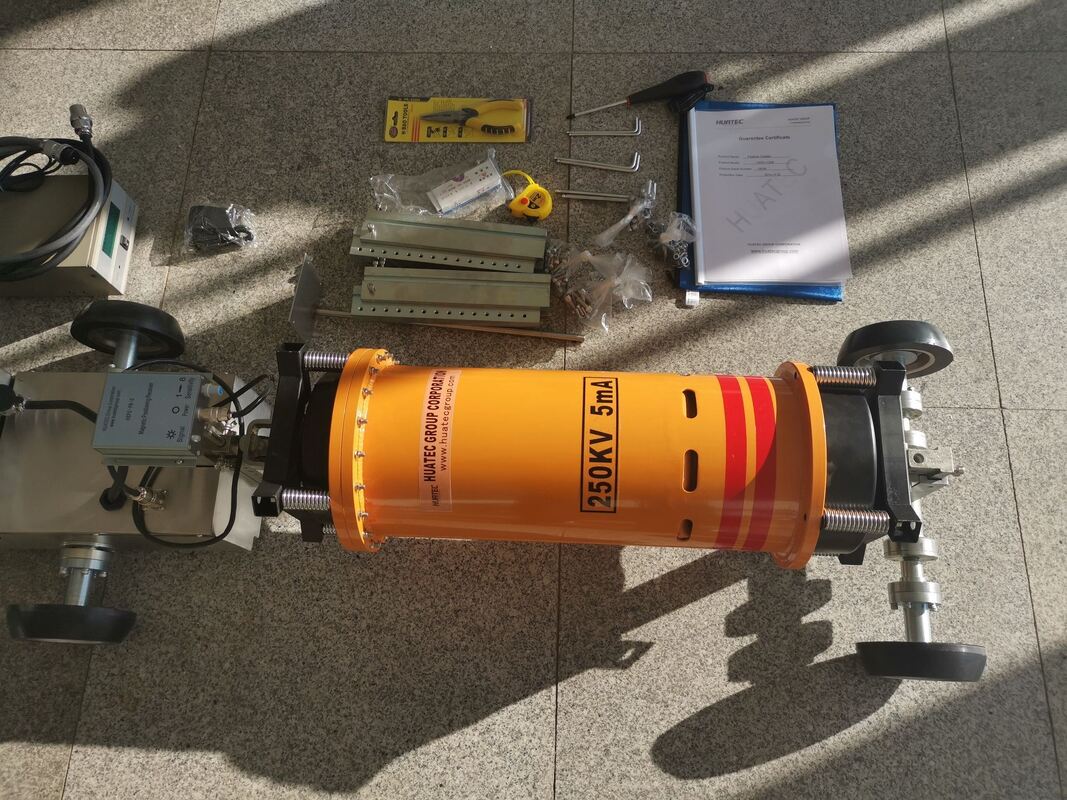

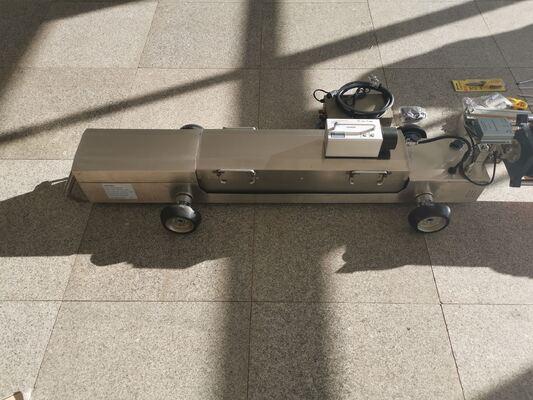

산업용 엑스레이 파이프라인 크롤러 엑스레이 Ndt 튜브 테스트 HXPC-100B1
주요 용도는 다음과 같습니다.
1파이프 라인의 용접 품질을 확인
· 파이프 라인 의 둘레 및 길쭉한 용접에 포러시티, 균열, 융합 부족, 슬래그 포함 등과 같은 내부 결함이 있는지 확인합니다.
2파이프 라인 부식 및 변형을 평가
· 파이프 라인 벽 두께, 부식 구멍, 기계적 손상 또는 변형의 변화를 감지합니다.
3. 파이프 라인 내부의 외계 물체 또는 막힘을 확인
· 파이프 라인 내부에서 잔류 용접 슬래그, 도구 또는 다른 외질물을 발견합니다.
4파이프 라인의 안전한 운영을 보장
·유관 건설 및 유지 보수 후 또는 정기적으로 안전 표준의 준수 및 누출 또는 폭발 사고를 방지하기 위해 검사 수행.
작동 원리:
크롤러는 엑스레이 기계를 가지고 자동으로 파이프 라인 내부로 이동하여 용접이나 의심스러운 부위에 엑스레이 촬영을 수행합니다.외부 또는 동기화된 영상 시스템 (DR 디지털 탐지기 또는 필름 등) 은 이미지를 기록합니다., 전문가들에 의해 결함을 분석합니다.
|
크롤러 모델 |
HXPC-100B1X |
|
적용 가능한 파이프 내부 지름 |
Φ400-1100 mm |
|
청소 파이프 최적의 등산 경사 |
12° |
|
제어 방법 |
자기 위치 |
|
출력 전압 |
150~250kV |
|
출력 전류 |
3mA |
|
노출 시간 |
0-3분 |
|
위치 정확성 |
±5mm |
|
이동 속도 |
12m/min |
|
배터리 전압 / 용량 |
108V/7AH,108V/12AH |
|
노출이 없는 산책거리가 |
2000m |
|
적용 가능한 벽 두께 |
≤ 34mm |
|
크롤러 전체 길이는 mm |
2100 (자동차 카우시 1100mm 신발550mm) |
|
운전 모드 |
단일 드라이브 |
|
초점 크기 |
2.0*20 |
|
엑스레이 방사선 각도 |
360°*30° |
|
작동 환경 온도 |
-20°C ~ +75°C |
|
저장 온도 |
0°C ~ +60°C |
|
적용 가능한 환경 습도 |
≤85% |
|
배터리 박스 무게 |
21kg,42kg |
|
발전기 무게 |
13kg |
|
등산 무게 |
30kg |
|
크롤러의 회전 반지름 |
>7D |
|
발전기 유형 |
HUATEC XXGH-2505에아미크 튜브 |
산업 용접용 엑스레이 파이프 크롤러 검사
