제품 상세 정보:
|
| 이름: | x-선 결함 탐지기 | 기능: | 산업용 용접 검사 |
|---|---|---|---|
| 사용: | 산업용 NDT 테스트 | 보증: | 12개월 |
| 강조하다: | 300KV 비파괴 검사 X선 발생기,세라믹 엑스레이 튜브 결함 탐지기,보증이 있는 X선 검사 장비 |
||

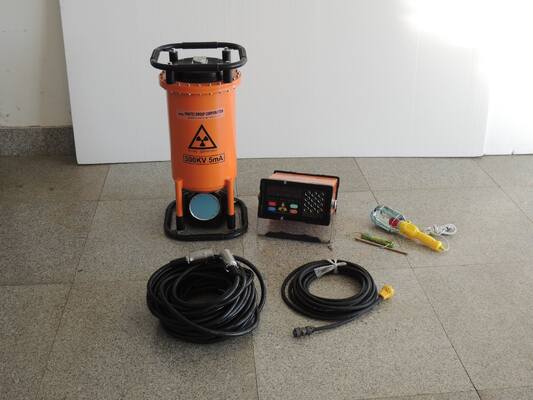

300KV NDT X-ray 발생기 테스트 장비 세라믹 X선 튜브가 장착된 X선 결함 탐지기
X선 결함 탐지기는 X선의 투과성을 사용하여 검사 대상에 손상을 주지 않고 내부 구조, 결함 또는 이상을 감지하여 품질 평가, 안전 테스트 또는 과학 연구를 수행합니다.
X선 결함 탐지기의 주요 응용 분야는 산업 용접 검사로, 파이프라인, 압력 용기, 선박, 교량, 강철 구조물 등의 용접 이음매에서 기공, 슬래그 혼입, 융착 불량, 침투 불량, 균열 등과 같은 내부 결함을 감지하는 데 사용됩니다. 안전 표준 및 설계 요구 사항을 충족하는지 확인합니다.
·주조 검사: 금속 주조품(예: 엔진 실린더 블록, 휠 허브, 밸브 바디) 내부의 수축, 기공, 개재물, 균열 등과 같은 결함을 감지하여 밀도와 무결성을 평가합니다.
|
유형 항목 |
XXG3005 |
||
|
최대 관통 두께 강철 (A3) |
50mm |
||
|
초점 거리 |
600mm |
||
|
노출 시간 |
5분 |
||
|
필름 유형 |
TianJin Ⅲ |
||
|
이중 납 호일 증감 스크린 |
0.03 |
||
|
암실 처리 |
20±2℃ |
||
|
현상 |
5분 |
||
|
흑화 |
1.5 |
||
|
입력 |
전압 (V) |
220V±10% 50―60Hz |
|
|
용량 (KVA) |
2.0 |
||
|
출력 |
관 전압 (KVP) |
150-300 |
|
|
관 전류 (mA) |
5 |
||
|
안정성 |
±1% |
||
|
X-RAY 튜브 |
초점 mm2 |
1.5×1.5 |
|
|
방사선 각도 |
40±5° |
||
|
감도 |
k≤1.8% |
||
|
작동 모드 |
간헐적operation, Radiating time to cooling time is 1:1 |
||
|
X-Ray 컨트롤러 |
치수 |
270×270×140 |
|
|
무게 |
9kg |
||
|
회로 구조 |
마이크로 컴퓨터 제어, 모듈식 구조, 음성 안내 |
||
|
X-RAY 발생기 |
냉각 |
강제 공기 냉각 |
|
|
절연 |
SF6 가스 절연 |
||
|
작동 압력 |
0.35Mpa-0.45Mpa |
||
|
치수 |
340×340×670 |
||
|
무게 (kg) |
32kg |
||
|
작동 온도 |
-10℃―+40℃ |
||
X선 결함 탐지기는 파이프라인 내부 결함을 테스트할 수 있으며, 여기에는 기공, 수축 공동과 같은 체적 결함이 포함됩니다.
및 슬래그 혼입. ·면적 유형 결함: 균열, 융착 불량, 침투 불량. ·비정상적인 모양 및 크기: 내부
구조적 변형, 두께 변화, 조립 오류(예: 부품 누락 또는 잘못된 위치). ·밀도 차이:
다른 재료 또는 밀도의 이물질을 식별합니다.
