제품 상세 정보:
|
| 제품명: | 초음파 결함 검출기 | 빈도: | 0.2 20MHz |
|---|---|---|---|
| 감지 범위: | 0 - 10000mm | 연락: | RS232 또는 USB를 통해 컴퓨터와 연결 |
| 칼라 액정: | 5.25" x 3.875"(133 x 98mm) | 배터리 작동 시간: | 7 시간 |
| 강조하다: | 리?? 배터리 초음파 결함 감지기,디지털 A-Scan B-Scan 결함 탐지기,비파괴 검사 초음파 탐지기 |
||

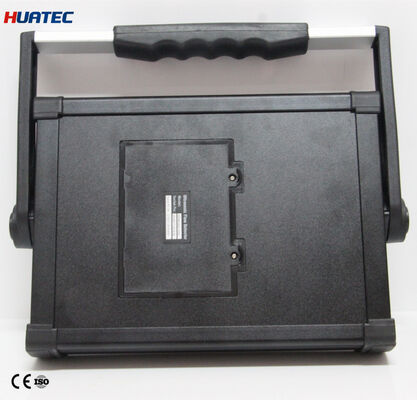

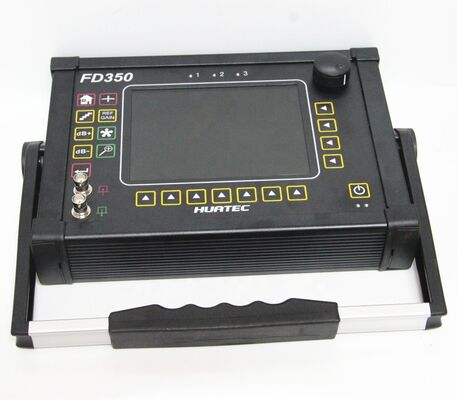

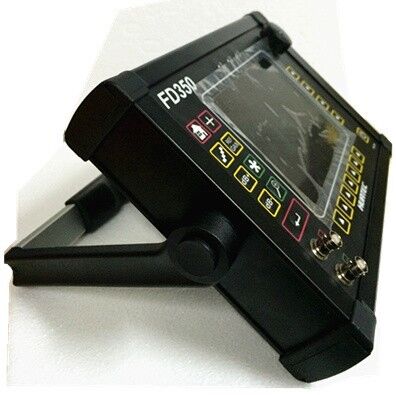

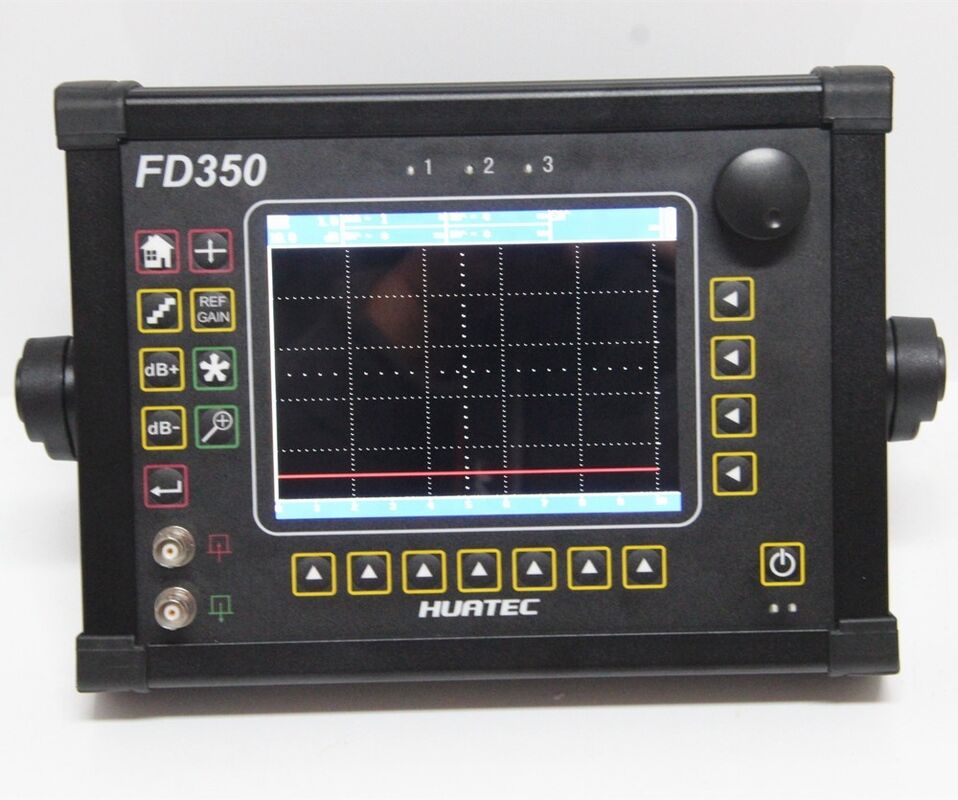

리튬 배터리 A-Scan B-Scan 디지털 초음파 결함 탐지기
제품 정보:
·자동 보정 자동 게인
·테스트 과정의 비디오를 자동 제작 및 재생
·AWS D1.1, DAC/TCG, JIS DAC/TCG, AVG, DGS, A 스캔 & B 스캔
·고속 캡처 및 매우 낮은 노이즈
·견고한 금속 하우징 (IP65)
·밝은 화면에서 파형의 고대비 보기
·강력한 PC 소프트웨어 및 보고서를 엑셀로 내보낼 수 있음
·소형, 경량 모델
주요 기술 지표:
| 기능 | 매개변수 |
| 주파수 | 0.2 – 20 MHz |
| 탐지 범위 | 0 - 10000 mm |
| 음속 | 100 – 20000 m/s |
| 작동 방식 | 펄스 에코, 듀얼 및 관통 전송 |
| 펄스 시프트 | 강철에서 -5 ~ 3400 μs (범위에 따라 다름) |
| 프로브의 영점 | 0 – 100 μs |
| 게인 조정 | (0-110) dB, 단계:0.2, 0.5, 1.0, 2.0, 6.0, 12.0, 사용자 정의 가능(0-24), 잠금 |
| 수직 선형 오차 | ≤3% |
| 수평 선형 오차 | ≤0.1% |
| 동적 범위 | ≥40dB |
| 감도 잉여 | ≥60dB (200mm 깊이, Ф2 평저 구멍) |
| 통신 | RS232 또는 USB를 통해 컴퓨터와 연결 |
| 평균 전기 짹짹거림 | ≤20% |
| 컬러 TFT LCD | 5.25” x 3.875” (133 x 98 mm), 640 x 480 픽셀 VGA, 컬러 |
| 게이트 알람 | 파형 진입 게이트 / 파형 손실 게이트 사운드 알람, 너비, 높이, 위치, 연속 튜닝 |
| 배터리 작동 시간 | 7 시간 |
| 작동 온도 | -10℃～60℃ |
| 전원 | 220VAC, 110VDC |
| 외관 크기 | 11.9” W x 9.9” H x 2” D (302 x 251 x 51 mm) |
| 순 무게 | 5.5 lbs. (2.5 kg) 리튬 이온 배터리; 4.8 lbs. (2.2 kg) 배터리 제외 |
표준 배송:
휴대용 초음파 결함 탐지기 메인 유닛
사용 설명서
직선 빔 프로브
각도 빔 프로브(60도)
프로브 케이블
PC 소프트웨어 CD
직렬 PC 케이블
AC 어댑터/충전기
휴대용 케이스
추가 액세서리:
직선 프로브 (5MHZ-ф20)
직선 프로브 (2.5MHZ-ф20)
직선 프로브 (2.25MHZ-ф20)
직선 프로브 (1MHZ-ф20)
각도 프로브 (4MHZ-45도, 8*9mm)
각도 프로브 (4MHZ-60도, 8*9mm)
각도 프로브 (4MHZ-70도, 8*9mm)
각도 프로브 (4MHZ-80도, 8*9mm)
각도 프로브 (2MHZ-45도, 8*9mm)
각도 프로브 (2MHZ-60도, 8*9mm)
각도 프로브 (2MHZ-70도, 8*9mm)
각도 프로브 (2MHZ-80도, 8*9mm)
프로브 T/R (5MHz-ф20mm, 초점 15mm)
프로브 T/R (2.5MHz-ф20mm, 초점 15mm)
프로브 연결 케이블 (BNC-BNC)
프로브 연결 케이블 (BNC-Lemo 00)
프로브 연결 케이블 (Lemo 01-BNC)
프로브 연결 케이블 (Lemo 01-Lemo 00)
리튬 이온 배터리
전원 어댑터 (4A/9V)
전원 케이블
가죽 케이스
테스트 블록 V1
테스트 블록 V2
테스트 블록 DAC, ASME 등
