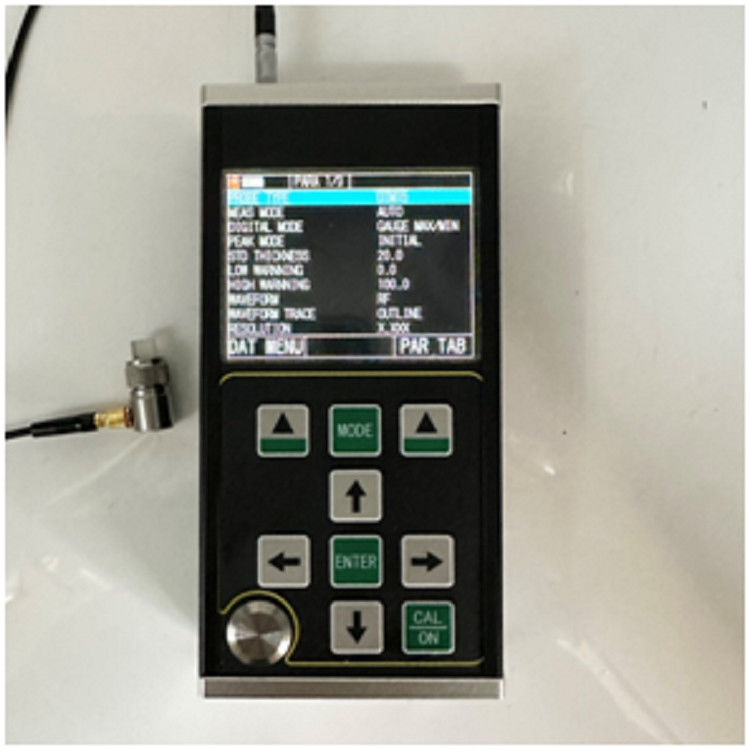

TG-5710 A/B 스캔 0.100-1800mm 대형 범위 초음파 두께 측정기

난에

TG-5710

탐사형

단일 크리스탈 프로브 / 이중 크리스탈 프로브

측정 범위 (45# 스틸)

0.10mm1800mm

표시 오류(<10mm)

±0.005mm

표시 오류(≥10mm)

±0.1%

반복성 오류

±00.001mm(자기 검증)

표시 안정성

제로 크로싱 및 복수 에코 기술은 에코 강도, 재료 약화 계수, 이득 및 게이트 높이에 의해 두께 측정 값이 영향을 받지 않도록 하기 위해 채택됩니다.그리고 높은 측정 안정성과 신뢰성을 가지고 있습니다..

측정 주파수

4Hz,8Hz,16Hz

R결제

00.1mm,00.01mm,00.001mm(00.01인치,0.001인치,0.0001인치)

펄스 생성기

음의 사각형 파동 방출을 채택하고, 펄스 너비와 전압은 자동으로 탐사선과 일치합니다.

음속 범위

400-19999m/s

캘리브레이션 블록

4mm(강철)

자동 종료

5분, 10분, 20분 또는 수동 종료까지 선택할 수 있습니다.

탐사기의 캘리브레이션

1점 캘리브레이션, 다점 캘리브레이션

이득

자동 가이드 제어, 수동 가이드 제어

이득 범위

0~70dB

탐지 모드

라디오 주파수 (RF), 양 반파 (POS), 음 반파 (NEG), 전체 파 (FULL)

측정 모드

(1) MB-E: 초기 에코에서 첫 번째 하부 에코까지의 이동 시간에 기초한 측정 모드; (2) E-E: 침투 코팅 측정 모드, 임의의 Em ∼ En 에코가 선택적입니다; (3) ME-E:복수 에코 측정 모드(4) THIN: 얇은 벽 측정 모드

숫자 모드

두께 값 모드, 차이/감축 속도 모드, 최대/최저 값 모드

A 스캔 모드

사용 가능

B 스캔 모드

사용 가능

연결 표시

사용 가능

배터리 표시

사용 가능

언어

영어

U니트

mm/인치

메뉴 동작

사용 가능

소프트웨어 기능

동적 게이트 설정, 빈 설정 (Blank), 에코 블랭킹 설정 (E-블랭크), 에코 동결, 에코 변환 및 스케일링

저장 기능

100,000개의 두께 (100개 그룹, 각 그룹에 1000개) 를 동시에 저장할 수 있고, 500개의 A-스캔 파동 형태 그룹과 500개의 B-스캔 파동 형태 그룹을 동시에 저장할 수 있습니다.

호스트 프로그램 업그레이드

사용 가능

D이스플레이

3.5 "QVGA (320 × 240) 컬러 TFT-LCD 화면

데이터 전송

USB3.0 시리즈 통신을 지원하고 컴퓨터로 데이터를 전송합니다.

작동 온도

-10°C+50°C;특별한 요구 사항에 따라 - 20까지 도달 할 수 있습니다.°C;

작동 전압

4개의 5 AA 배터리가 필요합니다. 전원이 충분하지 않을 때, 낮은 전압의 신호가 있습니다.

전체 차원

204 x 100 x 36(mm)

전체 무게

310g(배터리 없이)
