| 이름: | 플루오레센트 자기 입자 결함 탐지 기계 | 작업 원칙: | 공작물의 결함 부분에서 자기 누설 자기장과 자성 분말 사이의 상호 작용을 이용합니다. |
|---|---|---|---|
| 용법: | 강자성 공작물(예: 기어, 기어 링, 기어 샤프트 등)의 표면과 근처 표면을 감지합니다. | 기준: | 자분탐지기：GB/T8290—2011 |
| 강조하다: | 플루오레센스 자기 입자 결함 탐지기,HMP-8000 결함 탐지 기계,장비를 시험하는 자분 |
||

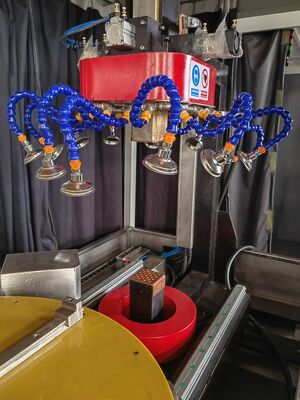

형광 자분 탐상기HMP-8000
1. 작동 원리
자분 탐상은 공작물의 결함 부위에서 자기 누설 자장과 자분 간의 상호 작용을 이용합니다. 철강 제품(예: 균열, 슬래그 포함, 머리카락 선 등)의 표면 및 표면 근처 결함의 투과율과 철강 투과율의 차이를 활용합니다. 자화 후, 이러한 재료의 불연속 지점의 자기장은 왜곡되어 자기 플럭스 누설의 일부를 형성하고 자기 누설 자장을 생성합니다. 따라서 자분을 유인하여 결함 부위에 자분 축적을 형성합니다 - 자기 흔적, 적절한 조명 조건에서 결함의 위치와 모양을 보여줍니다.
2. 사용법
형광 자분 탐상기는 단조, 담금질, 연삭, 피로로 인해 발생하는 강자성 공작물(예: 기어, 기어 링, 기어 샤프트 등)의 표면 및 표면 근처의 균열, 슬래그 포함 및 기타 미세 결함을 감지하는 데 사용됩니다.
3. 기술 매개변수
탐지 범위:기어 직경≤700mm,높이≤410mm；
축 직경≤300mm,길이＜700mm
전극 간격:0~410mm(조절 가능)
원주 전류:AC 0~8000A 유효값(정전 위상 제어기 포함)
종방향 자기 전위:AC 0~18000AT 유효값(정전 위상 제어기 포함)
탐지 방법: 형광 자분 탐상
자화 모드: 원주 자화, 종방향 자화, 복합 자화
클램핑 모드: 공압 클램핑
감자 효과: 잔류 자화 0.3mT 미만
탐지 감도: A1 표준 테스트 필름 (15/50) 명확하게 표시
전원: 삼상 오선 AC 380V 50Hz
4. 전기 부품의 주요 브랜드 및 공급업체
장비의 모든 구성 요소는 수입 또는 국내 유명 브랜드 제품이며, 자체 제작 제품은 품질 테스트를 통과했습니다.
|
No |
이름 |
브랜드 |
수량단위 |
01 |
|
버튼 스위치/표시등 |
DELIXI |
2 |
PC |
10 |
|
소형 회로 차단기 |
DELIXI |
2 |
PC |
10 |
|
AC 접촉기 |
DELIXI |
2 |
PC |
10 |
|
PLC |
OMRON |
1 |
PC |
10 |
|
터치 스크린 |
WEINVIEW |
1 |
PC |
10 |
|
공압 요소 |
DELIXI |
2 |
PC |
10 |
|
사이리스터 트리거 보드 |
HUATEC |
1 |
PC |
위의 예비 부품 제조업체 사양은 참고용이며, 사용자 요구 사항 및 재고 예비 부품에 따라 조정됩니다. |
|
전류 변압기 |
DELIXI |
2 |
PC |
위의 예비 부품 제조업체 사양은 참고용이며, 사용자 요구 사항 및 재고 예비 부품에 따라 조정됩니다. |
|
사이리스터 |
DELIXI |
2 |
PC |
10 |
|
고속 융착 |
DELIXI |
2 |
PC |
위의 예비 부품 제조업체 사양은 참고용이며, 사용자 요구 사항 및 재고 예비 부품에 따라 조정됩니다. |
|
원주 자화 주 변압기 |
HUATEC |
1 |
PC |
위의 예비 부품 제조업체 사양은 참고용이며, 사용자 요구 사항 및 재고 예비 부품에 따라 조정됩니다. |
|
종방향 자화 주 변압기 |
HUATEC |
1 |
PC |
위의 예비 부품 제조업체 사양은 참고용이며, 사용자 요구 사항 및 재고 예비 부품에 따라 조정됩니다. |
|
LED 휴대용 UV 램프 |
HUATEC |
1 |
PC |
위의 예비 부품 제조업체 사양은 참고용이며, 사용자 요구 사항 및 재고 예비 부품에 따라 조정됩니다. |
|
LED 매달린 UV 램프 |
HUATEC |
1 |
PC |
위의 예비 부품 제조업체 사양은 참고용이며, 사용자 요구 사항 및 재고 예비 부품에 따라 조정됩니다. |
|
5. |
||||
장치 설명5
터치 스크린을 통해 자화 전류 및 기타 매개변수를 입력합니다. 자화 전류 사전 설정 기능을 구현하기 위해 PLC 아날로그 입력/출력 모듈을 사용합니다.
결함 탐지 호스트의 모든 표시등, 버튼 및 작동등은 24V 안전 전압을 채택합니다.
결함 탐지 호스트, 감자 장치 및 배전 캐비닛 쉘은 안정적으로 접지됩니다
.5

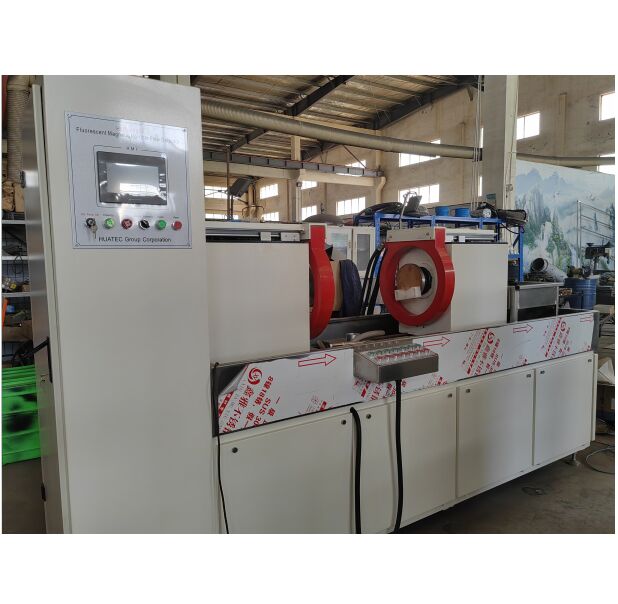

본체, 스테인리스 스틸 수집 탱크, 자화기, 분무 시스템.본체:
본체는 고품질 재료로 용접되어 튼튼하고 아름답습니다. 본체 주변의 작업자 높이 범위 내에 명백한 날카로운 각도 구조가 없습니다.스테인리스 스틸 수집 탱크:
자성 현탁액 수집을 위해 고품질 스테인리스 스틸로 제작되었습니다.자화기:

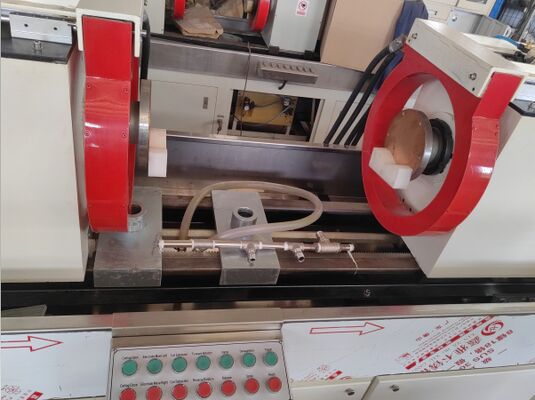

클램핑 메커니즘, 자화 전극 및 자화 코일로 구성됩니다. 자화 전극은 공작물을 원주 방향으로 자화하고 자화 코일은 종방향으로 자화합니다. 코일과 전극판은 고품질 구리로 제작되었습니다. 클램핑 메커니즘은 공압 구성 요소에 의해 구동되며, 공작물은 두 전극 사이에 클램핑되어 원주 자화 회로를 형성합니다.5
