A/B 스캔 핸드헬드 고정밀 디지털 초음파 두께 측정기 신형

A/B 스캐닝을 가진 새로운 유형 휴대용 고정도 디지털 초음파 두께 측정기

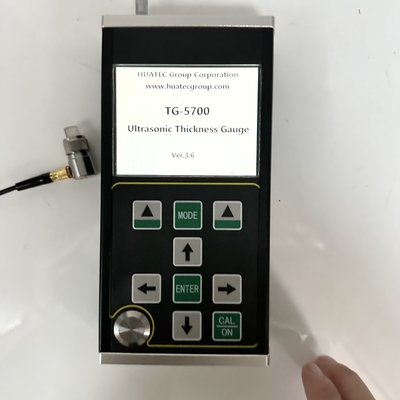

TG-5700는 A/B 스캔을 갖춘 새로운 유형의 휴대용 고정도 디지털 초음파 두께 측정기입니다. 펄스 반사 기반의 초음파 두께 측정 원칙을 채택합니다.그것은 초음파 파동이 일정한 속도로 그 안에서 전파하고 그 뒷에서 반사 얻을 수 있는 물질의 두께를 측정하는 데 적합합니다측정 해상도는 0.001mm이고 측정 범위는 0.15mm (제철) 까지 얇습니다.

이 제품은 판 및 가공 부품을 정확하게 측정 할 수 있습니다. 다른 한편, 그것은 사용 중 부식 후 생산 장비의 파이프 및 압력 용기의 희소화 정도를 모니터링 할 수 있습니다.석유에 사용할 수 있습니다.화학 산업, 금속공업, 조선, 항공우주, 에너지 및 기타 분야.

이 제품은 다음 표준을 준수합니다: 초음파 두께 측정기의 캘리브레이션 사양 (JJF 1126-2004).

●이 제품은 A 스캔 모드, B 스캔 모드 및 수치 표시 모드를 갖습니다.

● 측정 범위는 넓고, 독특한 "다중 음향" 기술이 채택되어 최소 측정 두께 0.15mm (제철) 의 극 얇은 부품의 측정을 실현합니다.

● 이 제품은 두께를 높은 정확도로 측정 할 수 있으며 최대 측정 해상도는 0.001mm에 도달 할 수 있습니다. 반복 해상도는 ± 0.002mm에 도달 할 수 있습니다.

● 침투 코팅 및 에코에서 에코 측정의 기능을 가지고 있으며, 표면에 페인트 계층과 코팅이있는 재료를 측정하는 데 사용됩니다.

● 다중 측정 모드: mb-e, E-E 및 me-e 모드는 일반적인 두꺼운 작업 조각의 측정에 적합합니다. 얇은 모드는 얇은 부품의 측정을 실현합니다.

● 수학적 모드는: 일반적인 두께 값 모드, 차이 / 감소 속도 모드 및 최대 값 모드;

● 두 가지 가이드 모드: 자동 가이드 / 수동 가이드

● 에너지 절감 기능으로 수동 종료 및 자동 종료 설정이 가능합니다.

● 이중 크리스탈 프로브와 단일 크리스탈 프로브를 포함한 다양한 프로브를 지원하며 최대 20MHz 고주파 프로브를 지원합니다.

● 매스 스토리지를 지원하고 100000 두께 값, A 스캔 파형 500 그룹 및 B 스캔 파형 500 그룹을 동시에 저장할 수 있습니다.

● 320x240 고화질 (QVGA) 해상도 있는 3.5인치 크기의 컬러 TFT-LCD 디스플레이

● 다양한 캘리브레이션 방법이 있으며, 일점 캘리브레이션, 멀티 포인트 캘리브레이션 및 수동 캘리브레이션 모드를 지원합니다.그리고 동시에 음속과 탐사 제로 위치를 캘리브레이트 할 수 있습니다이중 크리스탈 프로브의 v 경로 교정을 지원합니다

● 메트릭 및 영국 시스템 변환을 지원합니다. 밀리미터 및 인치 단위 사이를 전환 할 수 있습니다.

● 영어 표시 를 지원 합니다.

그것은 금속의 두께를 측정하는 데 적합합니다 (철, 철, 알루미늄, 구리 등), 플라스틱, 세라믹, 유리, 樹脂, 유리 섬유 및 기타 좋은 초음파 전도기.

초음파 두께 측정의 원리는 빛파 측정과 유사합니다. 탐사선에서 방출되는 초음파 펄스는 측정된 물체에 도달하고 물체 내에서 전파됩니다.물질 인터페이스에 도달 할 때측정 된 물질의 두께는 물질에서 초음파 전파 시간을 정확하게 측정함으로써 결정됩니다.

* 참고: 회사는 사전 통지 없이 기술적 변경을 할 권리를 보유합니다.

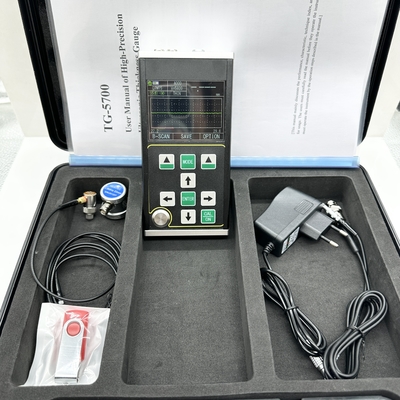

본부 TG-5700 1pc
2.5M Φ20 단일 요소 변환기, 테스트 범위 4-1800mm 1pc
접합 병 1pc
1pc
사용 설명서 1pc

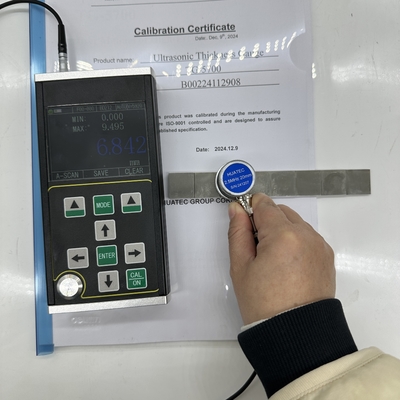

캘리브레이션 인증서 1pc

선택용 액세서리

다양한 주파수, 단일 탐사 8mm/10mm/12mm 및 TR 초음파 두께 탐사

각종 스텝 윙 블록

PC 데이터 소프트웨어

포장

패키지: 표준 수출 패키지, 칸톤
