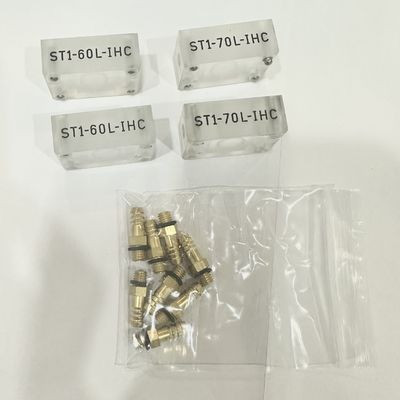

비파괴 용접 루트 부식 검사 TOFD 1개의 송신 및 1개의 수신 광대역 협대역 펄스 프로브

비파괴 용접 루트 부식 검사 TOFD, 송신 1개 및 수신 1개 광대역 협대역 펄스 프로브

TOFD 프로브는 초음파 회절 시간차(TOFD) 검출을 위한 비파괴 검사에 사용되는 핵심 구성 요소입니다.
작동 원리: TOFD 기술은 검출을 위해 송신용 1개와 수신용 1개의 광대역 협대역 펄스 프로브를 사용합니다. 프로브는 용접 이음새의 중심선을 기준으로 대칭으로 배열됩니다. 송신 프로브는 검사 대상물에 특정 각도로 입사하는 비집중 종파 빔을 생성합니다. 빔의 일부는 표면 근처를 따라 전파되어 수신 프로브에 의해 수신되고, 빔의 일부는 바닥 표면에서 반사된 후 프로브에 의해 수신됩니다. 수신 프로브는 결함 팁에서 나오는 회절 신호와 시간차를 수신하여 결함의 위치와 높이를 결정합니다.

성능 매개변수:

특징
*소형 웨이퍼: 큰 확산 각도를 얻고 커버리지 영역을 늘릴 수 있습니다.
*광대역: 훨씬 더 넓은 주파수 범위 내에서 신호를 생성할 수 있습니다. 예를 들어, 통과파는 중심 주파수보다 훨씬 낮은 주파수를 가진 신호입니다.
*협대역 펄스: 최상의 해상도를 얻기 위해.
*고감도: 일반적으로 압전 복합 재료로 만들어져 음향-전기 변환 효율이 높습니다.

적용 시나리오
*석유화학 산업: 오일 파이프라인 및 저장 탱크와 같은 주요 장비의 검사에 자주 사용되며, 부식 및 응력과 같은 요인으로 인해 발생하기 쉬운 내부 결함을 신속하게 감지하여 누출 및 폭발과 같은 주요 사고를 방지할 수 있습니다.
*전력 및 에너지 분야: 전력 및 에너지 산업의 보일러 및 증기 터빈과 같은 핵심 장비의 정기적인 유지 보수 및 수리 중에 TOFD 프로브를 사용하여 장비 내부 구조의 무결성을 깊이 검사하고 잠재적인 결함을 신속하게 식별하고 처리할 수 있습니다.
*항공우주 제조: 항공기 엔진 블레이드 및 동체 구조 부품과 같은 중요한 구성 요소의 검사에서 중요한 역할을 하며, 내부 결함을 정확하게 감지하고 결함으로 인한 비행 사고를 예방할 수 있습니다.

특수 유형
*위상 배열 TOFD 프로브: 주로 용접부 루트의 부식 검사에 사용됩니다.
*소구경 파이프 전용 TOFD 프로브: 소구경 파이프용 전용 TOFD 웨지가 장착되어 소구경 파이프 검사에 사용됩니다.
*COD 웨지 TOFD 프로브: COD 웨지를 사용하여 해당 공작물 표면에 맞게 컨테이너의 종방향 용접부를 검사할 수 있습니다.
*스테인리스 스틸 하우징 웨지 TOFD 프로브: 스테인리스 스틸 하우징 웨지를 사용하면 웨지를 보호할 수 있습니다.
