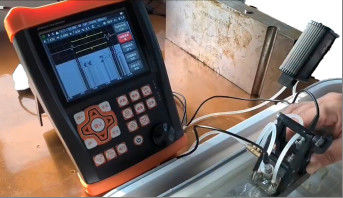

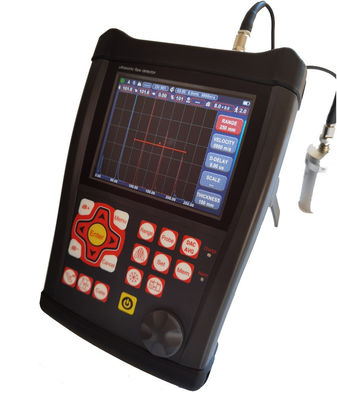

FD630 휴대용 초음파 용접 탐상기 (DAC TCG DGS TOFD 분석)

FD630 휴대용 초음파 용접 탐상기 (DAC TCG DGS TOFD 분석)
FD630 휴대용 초음파 용접 탐상기 (DAC TCG DGS TOFD 분석) FD630 휴대용 초음파 용접 탐상기 (DAC TCG DGS TOFD 분석)

큰 이미지 :  FD630 휴대용 초음파 용접 탐상기 (DAC TCG DGS TOFD 분석)

제품 상세 정보:
Place of Origin: China
브랜드 이름: HUATEC
인증: CE
Model Number: FD630
결제 및 배송 조건:
Minimum Order Quantity: 1 pc
가격: USD4025/set - USD4550/set
Packaging Details: Carton packing box
Delivery Time: 10-15 working days after receipt of your payment
Payment Terms: T/T,Paypal
Supply Ability: 5sets/Month
접촉

FD630 휴대용 초음파 용접 탐상기 (DAC TCG DGS TOFD 분석)

설명
Thickness Measuring range: 0.15mm–15000mm(5920m/s) Material Velocity: 100～20000 m/s
Pulse Repetition Frequency: 10-10000Hz Dynamic range: ≥38dB
Display Delay: -20 to 3400 µs Power Requirements: AC Mains 100-240 VAC, 50-60 Hz
강조하다:

휴대용 초음파 용접 탐상기

,

DAC TCG 용접 탐상기

,

초음파 TOFD 분석 장비

FD630 DAC/TCG/DGS/TOFD 분석 기능 휴대용 초음파 용접 검사 감지기
주요 사양
속성 값
두께 측정 범위 0.15mm–15000mm(5920m/s)
재료 속도 100～20000 m/s
펄스 반복 주파수 10-10000Hz
동적 범위 ≥38dB
디스플레이 지연 -20 to 3400 µs
전원 요구 사항 AC 주전원 100-240 VAC, 50-60 Hz
제품 특징
  • 보정, 곡선 생성 등과 같은 사용자 친화적인 대화형 도움말 작업.
  • TOFD 모드, TOFD 감지, 고효율 및 저비용.
  • 필요한 모든 도구: DAC, AVG, TCG, 컬러 B스캔, AWS, 용접 다이어그램 등.
  • 펄스 반복 주파수: 10-10000Hz 정밀 조정, 고속 스캔, 누락 없음.
  • 높은 신호 대 잡음비, 선명하고 안정적인 에코, 노이즈 방지 설계, 열악한 작업 조건에 적합.
  • 12비트 AD, 고속 샘플링으로 모든 세부 사항을 갖춘 더 나은 에코 다이어그램 제공. 민감하며 미세한 결함까지 감지 가능.
  • 두께 테스트 모드, 측정 범위: 0.15mm - 15000mm(5920m/s), 측정 해상도: 0.001mm.
  • 자동으로 생성된 프로브 분석 보고서.
  • 결함 감지 비디오 녹화. 무제한 USB 데이터 저장, PDF 보고서 출력.
  • 현장에서 감지 보고서를 생성하고 인쇄하기 위한 모바일 장치와의 Bluetooth 연결.
  • IP65 표준. 합금 + 실리카겔 케이스, 방수 및 방진, 견고하고 영구적입니다. 댐핑 지지대로 모든 각도에서 안정적으로 유지됩니다.
  • 배터리는 한 번 충전으로 15시간 지속됩니다. 각 배터리에는 자체 충전 제어가 있으므로 두 개의 배터리로 24시간 작동할 수 있습니다.
기술 사양
범위: 0-15000 mm, 강철 속도
재료 속도: 100～20000 m/s
펄스 반복 주파수: 10-10000Hz
동적 범위: ≥38dB
선형성: 수평: +/-0.2% FSW, 수직: 0.25% FSH
증폭기 정확도: +/-1 dB
분해능: >40dB (5P14)
감도 잔류물: >66dB
거부(억제): 0 ~ 80% 전체 화면 높이
500개의 독립적인 설정, 모든 기준을 자유롭게 입력할 수 있습니다.
1000개의 A 그래프의 대용량 메모리
테스트 모드: 펄스 에코, 듀얼 엘리먼트 및 관통 전송
프로브 유형: 단일 스트레이트, 단일 앵글, 듀얼 스트레이트, 듀얼 앵글
게이트 모니터: 전체 스윕 범위에서 제어 가능한 두 개의 독립적인 게이트
단위: 인치 또는 밀리미터
디스플레이 지연: -20 to 3400 µs
프로브 지연/제로 오프셋: 0 to 99.99µs
내부 충전식 Li-ion 배터리 팩 정격 7.2V, 8000 mAh
디스플레이 밝기에 따라 15시간의 공칭 작동 시간
4시간의 일반적인 재충전 시간
치수: 260×175×60 (mm)
무게: 1.2kg
작동 온도: -10℃ ~ 50℃
보관 온도: -30℃ ~ 50℃
고급 기능
  • 자동화된 정밀 결함 위치 표시(깊이 d, 레벨 p, 거리 s, 진폭, sz dB, ф)
  • 결함 크기 조정: AVG/AVG 또는 DAC를 사용한 자동 결함 크기 조정, 결함 허용 또는 거부 보고 속도 향상
  • 트랜스듀서 제로점, 각도, 전면 가장자리 및 재료 속도의 자동 보정
  • 에코를 평가하기 위해 DAC 및 AVG를 편리하게 만들고 사용하며, 곡선을 수정하고 보상할 수 있습니다.
  • U-디스크 연결 시 무제한 메모리, PDF 보고서 출력 및 시스템 업데이트 가능
  • 테스트 프로세스의 비디오를 자동으로 만들고 재생합니다. upan을 사용하면 비디오 길이가 무제한입니다.
  • 컬러 B스캔, TOFD, 용접 다이어그램
  • 장치에 포함된 15가지 표준
  • 현장에서 감지 보고서를 생성하고 인쇄하기 위한 모바일 장치와의 Bluetooth 연결
  • AWS D1.1 준수
  • 곡면 보정 기능
  • 균열 높이 측정 기능
  • 게이트 확대: 전체 화면 너비에 걸쳐 게이트 범위 확장
  • 자동 게인 기능
  • 엔벨로프: 60Hz 업데이트 속도로 실시간 A-스캔과 A-스캔 엔벨로프 디스플레이 동시 표시
  • 피크 홀드: 고정된 피크 파형을 실시간 A-스캔과 비교하여 테스트 결과를 쉽게 해석
  • 스캔 정지: 디스플레이 정지 상태에서 파형 및 사운드 경로 데이터 유지
  • 알람: 비프음 및 LED
  • 실시간 시계
  • 게이트 내 에코 채우기, 마크 캡처, 에코 색상
기본 계측기 패키지
  • 휴대용 초음파 결함 탐지기
  • 직선 빔 변환기(2.5 MHz, Φ20)
  • 각도 빔 변환기(4 MHz, 8 mm×9 mm, 60°)
  • 변환기용 상호 연결 케이블(Q9-C5 또는 선택 사양 C9-C5)
  • 충전식 Li-Ion 배터리 패키지, 7.8 암페어 시간
  • 전원 공급 장치/충전기 장치
  • 영어 사용 설명서
  • 앱 소프트웨어
  • 스트랩
