제품 상세 정보:
|
| Product name: | Roughness and Contour Tester | Angle: | Horizontal Angle, vertical angle, cross angle |
|---|---|---|---|
| X axis: | 200mm | Straightness: | 0.6μm /100mm |
| 강조하다: | 디지털 거칠기 및 윤곽 측정기,고정밀 윤곽 측정기,비파괴 거칠기 및 윤곽 측정기 |
||
| 속성 | 가치 |
|---|---|

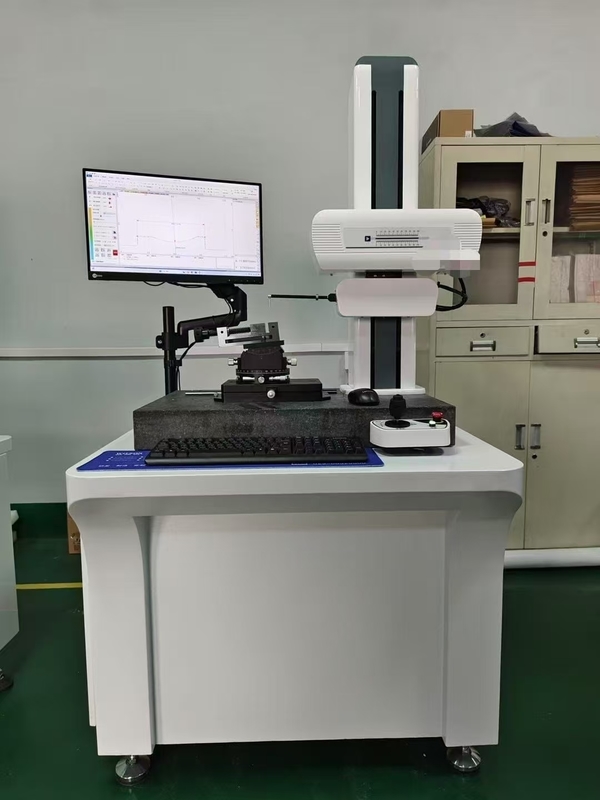

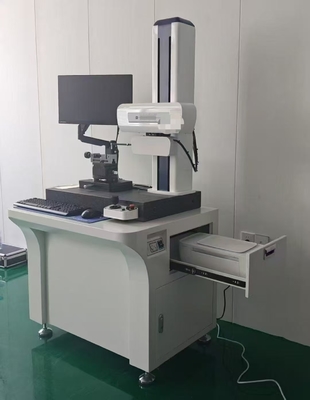

| 제품 이름 | 거칠성 및 윤곽 검사기 |
| 각 | 수평 각, 수직 각, 가로 각 |
| X축 | 200mm |
| 직선성 | 0.6μm / 100mm |
수평 거리, 수직 거리, 선형 거리, 반지름 및 지름
수평 각, 수직 각, 가로 각
평행성 및 수직성
직선, 왕관, 원형 아크 프로필
보조점, 보조 선, 보조 원
| 항목 | 매개 변수 | 결의 |
|---|---|---|
| 측정 범위 X 축 | 200mm | 00.1μm |
| 직선성 | 0.6μm / 100mm | -------- |
| Z1 (역량) 센서 | 40mm (거름 범위 동기화) | 00.05μm |
| Z2 (높이) | 550mm | 열 |
| 내부 구멍 | 30mm (특별 바늘이 있는 작은 바늘) | ---------- |
| 선형 정확성 | ≤±(1+I0.12HI) μm | -------- |
| 아크 | ≤(1.2+R/8) | 2mm |
| 각 | ≤±1′ | 60°,90° 각 블록 |
| 거칠성 잔류 소음 값 | ≤0.005μm | λc:00.08mm, 속도는 0.1mm/s |
| 부분 이름 | 프로젝트 이름 |
|---|---|
| 기계 부품 | 호스트 계기판 x1, 그라닌 테이블: 1 |
| 떠있는 안내 레일: 1, 디지털 센서: 1 | |
| 오른쪽에 있는 열: 1 | |
| 조정 플랫폼 | 수평 조정 장치, 회전 조정 장치, 평면 입 고정 시스템 |
| 캘리브레이션 가이드 | 1 세트 (표준 악기) |
| 스타일러스 및 프로브 | Φ3*24mm R0.025mm 스타일러스: 2pcs, Φ3*24mm R0.025mm 기울기 끝: 2pcs |
| 거칠성 스타일: R5μm와 Φ3 * 24mm 바늘 탐사: 1pcs | |
| 탄소 섬유 측정 막대: Φ8 * 150mm 탐사: 1pc | |
| 전기 부품 | 전기 제어 시스템:1컴퓨터 1, HP 잉크젯 프린터 1, 소프트웨어:1 |
| 제품 | 포장 | Wt.kg | CBM m3 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Lx | 리 | Lz | Wt ((kg) | Lx | 리 | Lz | Wt ((kg) | ||
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
전력: AC 220V±10% 50Hz
환경 요구 사항: (T):10~30°C, (RH):<85%, 명백한 진동이 없습니다. 독립적인 지상화
