제품 상세 정보:
|
| X 축: | 200mm | 스트레이트 니스: | 0.6μm /100mm |
|---|---|---|---|
| Z1 + (범위) 센서: | 40mm (거칠기 범위 동기화) | Z2 (높이): | 550mm |
| 선 정확도: | ≤ ± (1+i0.12hi) μm | 평가 길이: | λc × 3 × 4、5 、6、7 |
| 컷오프 파장: | 컷오프 파장 | 측정 속도: | 0.02mm ~ 4.0mm/s |
| 측정 방법: | 센서 이동 | ||
| 강조하다: | 윤곽 거칠기 파형 테스터,디지털 격자 센서 테스터 |
||
| 속성 | 값 |
|---|---|
| X축 | 200mm |
| 직진도 | 0.6μm /100mm |
| Z1 (범위) 센서 | 40mm (거칠기 범위 동기화) |
| Z2 (높이) | 550mm |
| 선형 정확도 | ≤±(1+I0.12HI)μm |
| 평가 길이 | λc×3,4,5,6,7 |
| 컷오프 파장 | 컷오프 파장 |
| 측정 속도 | 0.02mm ~ 4.0mm/s |
| 측정 모드 | 센서 이동 |

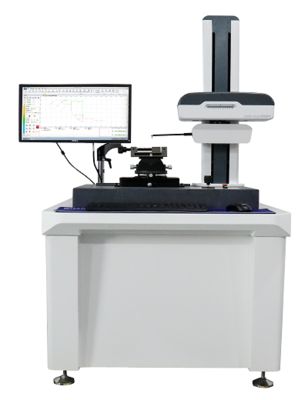

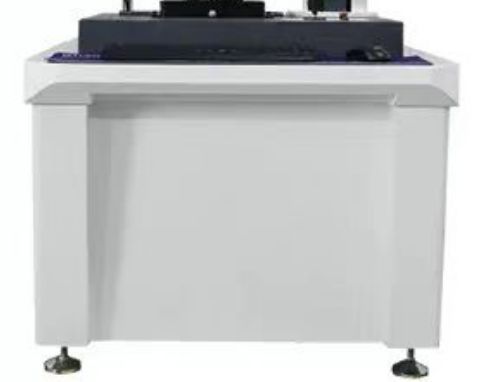

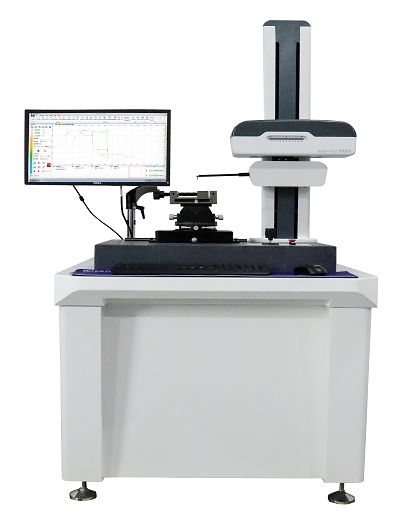

는 SRT-680G 윤곽 및 거칠기 파형 통합 테스터는 포괄적인 표면 분석을 위해 설계된 정밀 측정 기기입니다.
| 항목 | 매개변수 | 해상도 |
|---|---|---|
| 측정 범위 | X축: 200mm | 0.1μm |
| 직진도 | 0.6μm /100mm | -------- |
| Z1 (범위) 센서 | 40mm (거칠기 범위 동기화) | 0.05μm |
| 최소 내부 구멍 | 30mm (특수 측정 바늘로 더 작은 직경 가능) | ---------- |
| 아크 측정 | ≤(1.2+R/8) (2mm＜R＜10mm 표준 볼) | 120° 샘플링 아크 |
| 각도 측정 | ≤±1′ (60°, 90° 각도 블록) | 5mm 샘플링 길이 |
| 거칠기 측정 | 잔류 값 노이즈 ≤0.005μm | λc:0.08mm, 0.1mm/s 속도 |
| 전원 요구 사항 | AC 220V±10% 50Hz | -------- |
수평 거리, 수직 거리, 선형 거리, 반경 및 직경
수평 각도, 수직 각도, 교차 각도
평행도 및 수직도
직진도, 크라운, 원호 프로파일
Ra, Rq, Rz(Ry), Rz(DIN), R3z, Rz(jis), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, A1, A2, R, Rx, AR, Rcp, Rmax, Rz-ISO
wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdc, wte, wmr, Aw, c(wmr), wmr(c), wdq
| 치수 | 제품 (mm) | 포장 (mm) | 무게 (kg) | 부피 (m³) |
|---|---|---|---|---|
| 길이 × 너비 × 높이 | 1400 × 725 × 1740 | 960 × 960 × 1950 | 270 (제품), 50 (포장) | 0.88 |
