TG-M70C 자력 주행 부식 및 전자기 초음파 두께 측정 로봇 (판벽 부식 검사)

TG-M70C 자력 크롤러 부식 및 전자기 초음파 두께 측정 로봇, 판벽 부식 감지용

1. 간략한 소개이 시스템은 비계가 필요 없고, 스케일, 녹 또는 페인트를 제거할 필요가 없으며, 커플런트도 필요 없습니다. 원격 제어 시스템을 통해 고고도 벽 두께 부식을 신속하게 감지할 수 있습니다.

.희토류 고강도 영구 자석 휠을 사용하여 예기치 않은 정전이 발생하더라도 감지 표면에서 떨어지지 않습니다. 강자성 부품 표면에서 수평, 수직 및 거꾸로 된 다중 자세 동작을 수행할 수 있습니다.설치

• 전자기 초음파 두께 프로브를 사용하여 벽 침식에 대한 신속한 스크리닝 및 위치 지정
• 두께 부식을 테스트할 영역을 정확하게 스캔합니다.A 스캔 및 B 스캔 디스플레이 일치.
• 비디오 카메라가 장착되어 검사 표면의 비디오 상황을 실시간으로 관찰할 수 있습니다.
• 스캔 방향을 제어하는 원격 제어 시스템으로 스캔 방향을 미리 설정할 수 있습니다.
• (선택 사항) 고온 기능: 과온 경고 및 보호 기능이 있어 -10~+150℃ 이내의 고온 공작물의 직접 감지를 실현할 수 있습니다.
• 2. 구성 및 가격
• 항목
• 이름

• 단위	수량	비고	1	테스트 호스트(PC 및 소프트웨어)
  3.	1	총계(VAT, 배송비 및 직원 교육비 포함)	3.
  세트	1	총계(VAT, 배송비 및 직원 교육비 포함)	3.
  개	1	선택 사항	3.
  개	1	선택 사항	3.
  개	1	선택 사항	3.	테스트 제어 케이블
  미터	30	8	기타 액세서리(자력 해체 패드 등)	안전 로프 낙하 방지 장치
  미터	30	8	기타 액세서리(자력 해체 패드 등)
  세트	1	총계(VAT, 배송비 및 직원 교육비 포함)	3.
  자력 크롤러 및 호스트

• 기능적 특징★
  1. ★두께 측정은 최대 4mm 두께의 표면 부식, 페인트, 부식 방지 및 기타 코팅을 관통할 수 있습니다. 계측기에 표시된 금속 물체의 두께 값은 코팅 두께 계산을 고려할 필요가 없습니다.
• 고온 기능:-10~+50℃: 지속적인 작동, 특별한 냉각 불필요★전면 및 후면 듀얼 카메라 통합:
• 고온 기능:강력한 자력 흡착, 중부하, 높은 안전성:희토류 고강도 영구 자석 휠을 사용하여 강자성 재료 표면에 단단히 흡착될 수 있습니다(정지 시 인력으로도 당기기 어렵습니다). 즉, 우발적인 정전이 발생하더라도 떨어지지 않습니다. 또한 우발적인 낙하를 방지하기 위해 낙하 방지 장치가 장착되어 있습니다.
• 다양한 움직임 자세:수직, 수평(위 및 아래), 경사 및 거꾸로 된 자세 등 다양한 자세로 강자성 재료 표면에서 안전하게 이동할 수 있습니다.
• 높은 동작 정밀도:고출력 듀얼 모터 구동 모드를 채택하여 정확하게 전진 및 후진하고 조향할 수 있습니다. 고정밀 인코더가 장착되어 밀리미터 수준의 프로그래밍된 단계 감지를 실현할 수 있으며 종방향 전진 및 후진의 단계 간격과 스트로크를 정확하게 설정할 수 있습니다.
• 유연하고 독창적인 바디 디자인:컴팩트한 크기, 작은 회전 반경; 손잡이가 있어 쉽게 이동, 배치, 재활용할 수 있습니다.
• ★동작 지향 안내 기능:
• 고온 기능:★거리 위치 지정(위치 오차 ≤30mm), (선택 사항) 결함 표시 기능으로 의심 영역을 반복적으로 관찰하는 것이 편리합니다.★프로브 전기 리프팅 메커니즘으로 용접부 및 돌출부와 같은 장애물을 넘을 때 프로브를 들어 올려 걸리는 것을 방지할 수 있습니다.
• 전문적으로 설계된 "스캔 클램핑 메커니즘"은 이동 및 프로브 결합의 안정성을 보장합니다.
• 특수 케이블, 방폭 플러그 및 누설 방지 장치가 있어 높은 전기적 안전성을 제공합니다.
• 로봇 본체의 EMAT 및 기타 회로 모듈은 보호 상자에 밀봉되어 물, 쇳가루 및 기타 이물질의 유입을 방지합니다.
• 휴대용 케이블 랙은 현장의 작동 환경과 조건을 고려한 탈착식 고휘도(햇빛 가시성), 고화질 산업 제어 패널을 통합합니다.
• 완전 프로그래밍된 동작 제어 및 병렬 동기 처리: 초음파 데이터, 이미지 데이터 및 이동 거리 데이터를 동시에 획득할 수 있어 데이터 및 기록의 동기화 및 정확성을 보장하고 작업 효율성을 크게 향상시킬 수 있습니다.
• 메인프레임 운영 소프트웨어에는 인간-컴퓨터 상호 작용, 사용자 관리, 매개변수 입력, 보고서 생성 및 출력/인쇄, 데이터 유지 관리 및 백업, 작업 로그, 온라인 도움말 등의 기능 모듈이 있습니다.
• 기술 매개변수
• 호스트: CPU≥ i5/4GHz 쿼드 코어, 하이엔드 산업용 평판, 고휘도 HD 디스플레이 10.6인치(맞춤형 가능), 표준 500G 고속 하드 디스크(확장 가능), IPX3 보호.
  1. 제어 케이블(크롤링 거리): 30m(≤50m 사용자 정의 가능)
• 이동 동작: 3단 기어 속도 조정(저속 20mm/s, 중속 50mm/s, 고속 100mm/s), 감지 위치로 빠르게 이동하거나 지상으로 후퇴할 수 있습니다. 볼록 사다리의 장애물 통과 능력 ≤4mm
• ★공작물 표면의 최소 곡률 반경 R: 파이프의 외부 종축 이동 ≥85mm, 파이프의 외부 원주 이동 ≥110mm; 파이프의 내부 종축 이동 ≥250mm, 파이프의 내부 원주 이동 ≥850mm; 볼의 외부 이동 ≥150mm, 볼의 내부 이동 ≥850mm
• ★크롤러 본체(EMAT 모듈 내장): L395×W150×H145mm, 무게 약 7.5kg
• 컨트롤러: L220×W145×H60mm, 3.5인치 640×480 픽셀 터치 디스플레이, 무게 약 0.4kg
• 비디오 감시(시각 검사)
• 조명원: 고휘도 LED 조명원, 5단계 조정
• ★전면 카메라: 컬러 CMOS, 동적 및 정적 픽셀 200만 /1920
• ×
• 1080, 최대 이미지 각도 90°, 10× 광학 줌, 결합 회전 플랫폼: 상하 회전 180°, 좌우 회전 60°★후면 카메라: 컬러 CMOS, 동적 및 정적 픽셀 300만 /2304×1296, 이미지 각도 90°전원 공급 장치: 단상 AC100~240V, 50/60Hz, 소비 전력 ≤200VA
• 온도 -10℃~+50℃, 습도 ≤85%R.H
• ★
• (선택 사항)
• 고온 기능:-10~+50℃: 지속적인 작동, 특별한 냉각 불필요50~150℃: 수직, 수평 정지, 기울기, 물구나무 서기 및 기타 자세(좋을 것입니다), 각 작업 시간 ≤3h @50~100℃, ≤2h @100~150℃, 냉각 간격 ≥1h; 수평 엎드린 자세(가장 심한 베이킹), 각 작업 시간 ≤2h @50~100℃, ≤1h @100~150℃, 냉각 간격 ≥1h.
• EAMT 두께 측정 장치
• 기능적 특징
• ★표면 연마, 부식 방지 코팅 및 녹 침투가 필요 없으며 커플런트도 필요 없습니다.
  1. ★두께 측정은 최대 4mm 두께의 표면 부식, 페인트, 부식 방지 및 기타 코팅을 관통할 수 있습니다. 계측기에 표시된 금속 물체의 두께 값은 코팅 두께 계산을 고려할 필요가 없습니다.
• ★측정 비수직도(피검사체의 법선에 대한 변환기/프로브)는 ±25
• o
• 이며, 프로브를 배치한 후 수직도가 덜 필요합니다.^{게이트 기능: 자동 게이트, 수동 단일 게이트, 수동 이중 게이트}★전문가 지능형 알고리즘을 사용하여 자동 모드, 단일 게이트 수동 모드(단일 피크 방법), 이중 게이트 수동 모드(피크 투 피크 방법)의 세 가지 두께 측정 모드가 있습니다. 이는 인적 요인의 영향을 크게 줄이고 작동 단계를 단순화합니다.
• 기본 재료 전단파 속도 데이터베이스가 내장되어 있으며 전단파 속도 값을 사용자 정의할 수 있습니다.
• 기술 매개변수
• 두께 측정: 정확도 0.04mm, 범위 2~120mm(강)
  1. ★작업 간격/리프트 오프:≤4mm
• ★측정 비수직도(피검사체에 대한 변환기/프로브의 법선):±25
• o
• 음속 범위 1000~9999 m/s, 조정 증분 1 m/s^{게이트 기능: 자동 게이트, 수동 단일 게이트, 수동 이중 게이트}
• 전자기 초음파 프로브: 약하거나 덜 영구적인 자석, 자력 흡착 ≤15N, 원형 Φ30× 높이 44mm, 무게 ≤80g
• 작동 온도: -10~+50℃
• 측정 분석 소프트웨어

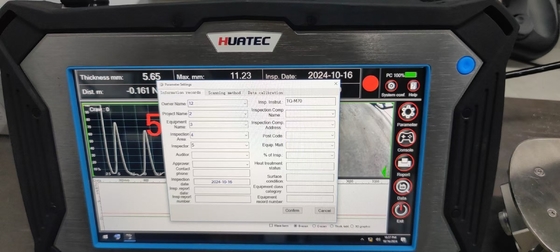

• ★두께, A, B스캔 결과를 동시에 표시
• 테스트 기록을 직접 발행하고, ★두께 값 목록을 제공하여 데이터 분석 및 처리를 용이하게 합니다.
• Win7~11(32/64비트) 운영 체제와 호환

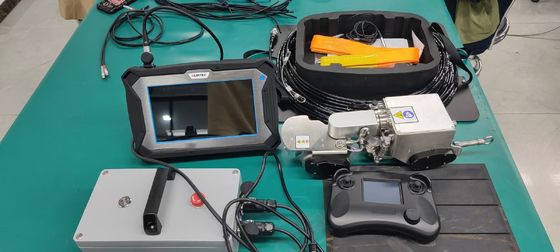

• 4. 포장 목록
• 테스트 호스트(PC 및 소프트웨어) 1세트

•



• TG-M70C 2륜 자력 크롤러
• (비디오 및 두께 측정 모듈 포함) 1세트
• 전원 공급 장치 및 제어 상자 1개

• 컨트롤러 1개

• 결함 표시 메커니즘 1개(선택 사항)
• 테스트 제어 케이블 1세트
• 표준 테스트 블록(탄소강 원형 Φ20 × 두께 10mm) 1개
• 기타 액세서리(자력 해체 패드 등) 1세트
• 안전 로프 낙하 방지 장치 1개
• 사용 설명서
• 1권
• 공장 테스트 보고서1부
• 방진 운송 상자1개
•

•
