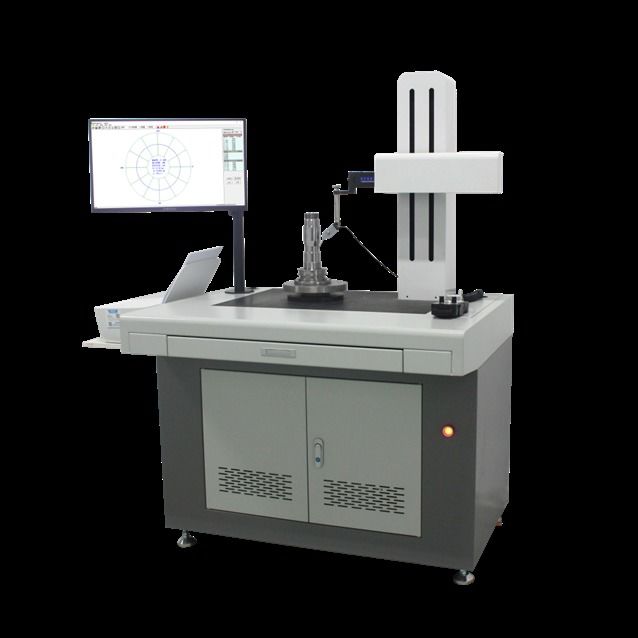

| 모델 이름: | SRT-7190 | 베어링 유형: | 에어 플로트 |
|---|---|---|---|
| 스핀들 정확도: | ± 0.025μm | 시스템 정확성: | 0.06μm |
| 강조하다: | 고정밀 진원도 측정기,고정밀 진원도 측정기,HUATEC 진원도 측정기 |
||
| 부분 이름 | 모델 이름 | SRT-7190 |
|
회전 작업 테이블 |
류류류 | 에어플로트 |
| 스핀드 정확성 | ±0.025μm | |
| 시스템 정확성 | 00.06μm | |
| 최대 외부 지름을 측정 | Φ140mm (확장 가능) | |
| 최소 내부 지름 | φ3mm | |
| 최대 베어링 | 60kg | |
| 회전 속도 | 5RPM/min | |
| 수직축 (z축) | 수직 이동 | 300mm (확대 가능) |
수직 이동
|
전기 운동 | |
| 최대 탐지 깊이 | 60mm | |
| 수평 팔 (X축) | 수평 이동 | 150mm |
| 튀어나온 부피 | 25mm | |
| 수평 이동 | 전기 운동 | |

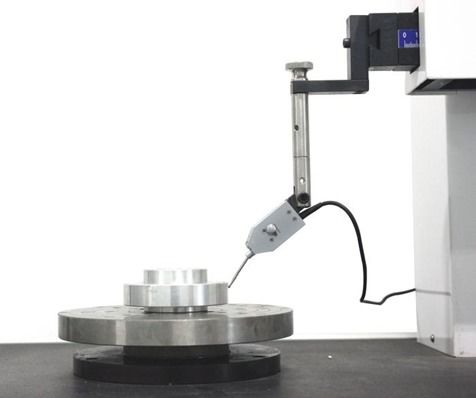

| 탐지기 | 수집 장치 | 원형 망원경 |
| 원형 샘플링점의 수 | 4096 | |
| 센서 유형 | 인덕티브 센서 | |
| 센서 해상도 | 00.01μm | |
| 보조 기능 |
둥글기 오류 평가 방법 |
가장 작은 제곱 방법 (LSC ), 최소 구역 방법 (MZC ), 최대 둘레 방법 (MIC ), 최소 적힌 원 방법 (MCC) |
|
필터 밴드
|
11-500,2-500,2-15,2-50,2-150,15-500,15-50,15-150,15-250,3-16,17-100 | |
| 웅덩이와 웅덩이 제거 | 자동 식별 간헐적, 자동 및 수동 제거 웅덩이 및 웅덩이 함수, 부분 활 측정 둥근 함수 | |
| 소프트웨어 기능 | 원형성, 파동성, 동축성, 수직성, 병렬성, 평면성 |
참고: 위의 기술적 매개 변수는 사용자의 실제 필요에 따라 조정 할 수 있습니다. 다양한 문제에 대해 기술 직원에게 문의하십시오.
도구는 다양한 기계 부품의 평면 및 절단 프로필의 매개 변수를 측정 할 수 있습니다.각도 처리, 원의 처리 (직선 대접 거리, 원의 중심에서 원의 중심까지 거리, 원의 중심에서 원의 중심까지 거리),점 및 직선 처리 (선형 거리에 교차), 원의 중심까지의 교차 거리, 두 직선 교차, 교차 및 교차 거리), 로그아리듬 곡선, 구간 너비, 구간 깊이, 구간 가장자리 거리,원자력 거리의 기울기, 수평 거리.
1호스트: 팅후아 퉁팡 A3500
2운영 체제: Windows10 시스템 운영 체제 전용 측정 소프트웨어, 강력하고 사용하기 쉽습니다.
3.CPU: G5905
4메모리: 8G
5하드디스크: 500G 이상
6차시: 팅후아 퉁팡 표준 차시
7전원 공급: 표준
8춘화 퉁팡 표준 키보드 광학 마우스
9디스플레이: 팅후아 퉁팡 표준 21.5 " LCD 디스플레이
10프린터: HP 1212 컬러 프린터
11. 둥글기 파동성 특별 제어 상자
