| 제품 모델: | SRT-7150 | 운동 정확도: | ≤0.5μm /80mm |
|---|---|---|---|
| 결의: | 0.1μm | 생산지: | 중국 |
| 강조하다: | 표면 거칠기 윤곽,그래프 프로파일로미터 시험기,표면 거칠기 프로파일러 통합 기계 |
||
| 프로젝트 모델 | SRT-7150 | |
|
X축 슬라이딩 선형 가이드 레일 |
이동 정확도 | ≤0.5μm / 80mm |
|
X축 위치 지정 격자 자 |
해상도 |
0.1μm
|
| 생산지 | 중국 | |
| 데이터 센서 | 해상도 | 0.02μm |
| 생산지 | 해외 수입 | |
| 시스템 해상도 | 65536:1 | |
| 선형 정확도 | ≤±(1.5+|0.2H|)μm | |
| 원호 | ≤±(2＋R/8)μm | |
| 각도 | ≤±2′ | |
| 직선도 | ≤0.8μm/100mm | |
| 거칠기 측정 | ||
| 측정 범위 | X축 | Ra:0.01 - 10μm |
| Z1축 | ±500μm | |
| 평가 매개변수 |
거칠기 평가 매개변수: Ra, Rz, Rq, Rt, Rp, Rv, Rc, Rdc, Rsk, Rku, Rsm, Rmr 및 Rmr(c); 리플 정도 평가 매개변수: Wa, Wz, Wq, Wt, Wp, Wv, Wc, Wdc, Wsk, Wku, Wsm, Wmr 및 Wmr(c); 원래 윤곽 평가 매개변수: Pa, Pz, Pq, Pt, Pp, Pv, Pc, Pdc, Pdq, Psk, Pku, Psm, Pmr 및 Pmr(c) |
|
| 샘플링 길이-L | 0.08, 0.25, 0.8, 2.5, 8(mm); | |
| 평가 길이 | GB / T10610-2009 표준 구현에 따름 | |
| 표시 오류 | ±5% | |
| 표시 반복성 | 2% | |
| 프로파일 측정 | ||
| 측정 범위 | X축 | ≤150mm |
| Z축 | ≤300mm(사용자 요구에 따라 조정 가능) | |
| Z1 | ≤40mm | |
| 테이블 이동 속도 | 0.05-0.8mm/s (4단 기어, 자동 속도 조절) | |
| 작업 환경 |
작업 온도: 10℃-30℃(상온) 습도 20-80%RH 명백한 진동원 없음 |
|
| 필요 전원 | 220V 50Hz 0.5Kw 개별 접지선 | |
| 기기 크기 (길이 × 너비 × 높이) | 980×740×1500(mm) | |
| 기기 무게 | 약 120Kg | |

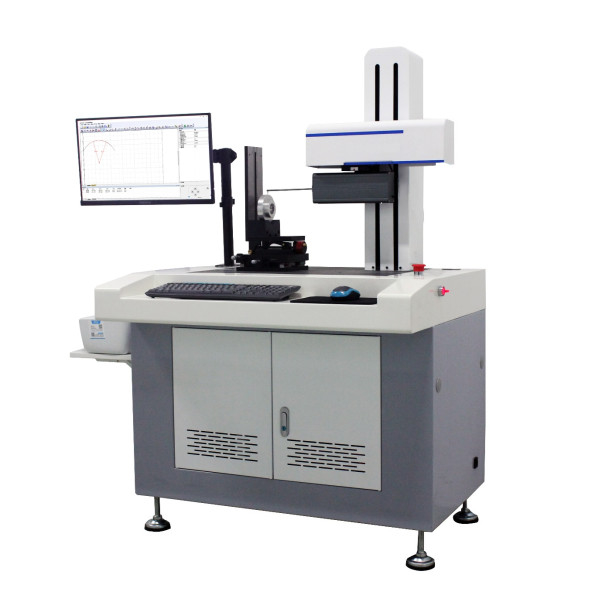

SRT-7150은 표면 거칠기 및 윤곽 측정을 위한 통합 측정 기기 장비입니다.
고정밀 격자 측정 시스템, 고정밀 연삭 가이드 레일, 고성능 비접촉 선형 모터, 고성능 거칠기 측정 모듈, 고성능 컴퓨터 제어 시스템 기술 및 완벽한 다기능 소프트웨어를 사용하여 다양한 공작물의 표면 거칠기 및 프로파일을 측정하고 분석합니다.
이 장치는 평면 및 단면 프로파일 매개변수, 표면 파형 매개변수, 거칠기 매개변수 등과 같은 다양한 기계 부품의 다양한 매개변수를 측정할 수 있습니다.
직선도, 기울기, 각도 가공, 원 가공 (직선에서 접선까지의 거리, 원 중심에서 원 중심까지의 거리, 호의 반경, 교차점에서 원 중심까지의 거리, 원 중심에서 직선까지의 거리), 점선 가공 (교차점에서 직선까지의 거리, 교차점에서 원 중심까지의 거리, 두 직선의 교차점, 교차점에서 교차점까지의 거리), 로그 곡선, 홈 너비, 홈 깊이, 홈 가장자리 거리, 홈 중심 거리, 기울기, 수평 거리, 수직 거리 및 기타 다양한 부품의 형상 매개변수를 측정할 수 있습니다.
베어링 산업, 기계 가공, 자동차, 오토바이, 정밀 하드웨어, 정밀 공구, 금형, 공구, 광학 부품 및 기타 산업에 적합합니다.
