제품 상세 정보:
|
| 힘: | <4mN | 반복 가능성: | 6% 이하 |
|---|---|---|---|
| 평가 길이(ln): | Ln= lr×n n=1~5 | Z축(수직): | ±80μm/±160μm(향상된 모델) |
| 샘플링 길이는 ((lr): | 0.25, 0.8, 2.5mm | X축(가로): | 20mm |
| stylus팁: | 다이아몬드, 90 원뿔 각도, 5μmR | 정확성: | ±10%보다 적습니다 |
| 강조하다: | 그래픽 표면 거칠기 측정기,TFT 표면 거칠기 측정기,터치 스크린 표면 거칠기 측정기 |
||

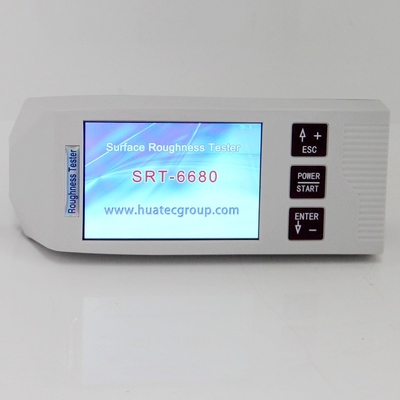

SRT-6680 ±80μm/±160 µm 컬러 그래픽 TFT 터치 스크린 표면 거칠기 측정기
주요 특징
기술 매개변수
| 측정 범위 | Z축(수직) | ±80μm/±160 µm(향상된 모델) | |
| X축(가로) | 20mm | ||
| 해상도 | Z축(수직) | 0．01μm/±20μm | |
| 0．02μm/±40μm | |||
| 0．04μm/±80μm | |||
| 0．08μm/±160μm | |||
|
22개 매개변수
|
Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku, Rmr, Ry(JIS), Rmax, RPc, Rk, Rpk, Rvk, Mr1, Mr2) | ||
| 그래픽 | 베어링 면적 곡선, 거칠기 프로파일, 기본 프로파일 | ||
| 필터 | RC, PC-RC, 가우스, D-P | ||
| 샘플링 길이(lr) | 0.25, 0.8, 2.5mm | ||
| 평가 길이(ln) | Ln= lr×n n=1~5 | ||
| 센서 | 측정 방법 | 스키드 | |
| 스타일러스 팁 | 다이아몬드, 90도 원뿔 각도, 5μmR | ||
| 힘 | <4mN | ||
| 스키드 부분 | 경질 합금, 스키드 곡률 반경: 40mm | ||
| 이동 속도 | lr=0.25, Vt=0.135mm/s | ||
| lr=0.8, Vt=0. 5mm/s | |||
| lr=2. 5, Vt=1mm/s | |||
| 반환 Vt=1mm/s | |||
| 정확도 | 10% 미만 | ||
| 반복성 | 6% 미만 | ||
| 전원 공급 장치 | 내장형 리튬 이온 배터리, 충전기: DC5V, 800mA | ||
| 외형 치수 | 본체: 64*53*160mm 드라이브: 23*27*115mm | ||
| 무게(본체) | 약 380g | ||
| 작업 환경 |
온도: - 20℃ ~ 40℃ 습도: < 90% RH |
||
| 보관 및 운송 |
온도: - 40℃ ~ 60℃ 습도: < 90% RH |
||

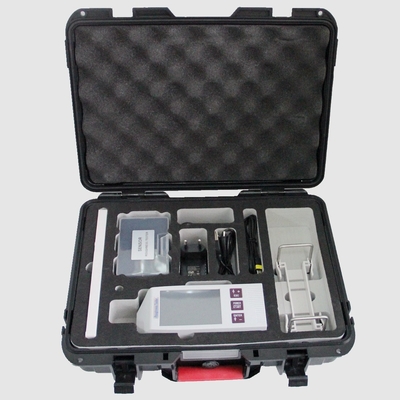

표준 배송
| 항목 | 수량 |
| SRT6680 호스트 | 1 PC |
| 센서 TS110 | 1 PC |
| 교정 블록 및 브래킷 | 1 PC |
| 교정 블록용 브래킷 | 1 PC |
| 높이 어댑터 | 1 PC |
| 전원 충전기 및 USB 케이블 | 1 PC |
| PC 소프트웨어 | 1 PC |
| 사용 설명서 | 1 PC |
| 계측기 케이스 | 1 PC |
| 보증 | 1년 |
