| 제품 이름: | 초음파두께계 | 탐사형: | 싱글 크리스탈 프로브 / 더블 크리스탈 프로브 |
|---|---|---|---|
| 측정 범위: | 0.15 밀리미터 - 1800 밀리미터 | 측정 주파수: | 4Hz,8Hz,16Hz |
| 정확성: | 0.001 밀리미터 | 표준 시험편: | 4mm (제철) |
| 강조하다: | 정밀 디지털 초음파 두께 측정기,A 스캔 휴대용 두께 측정기,B 스캔 휴대용 두께 측정기 |
||

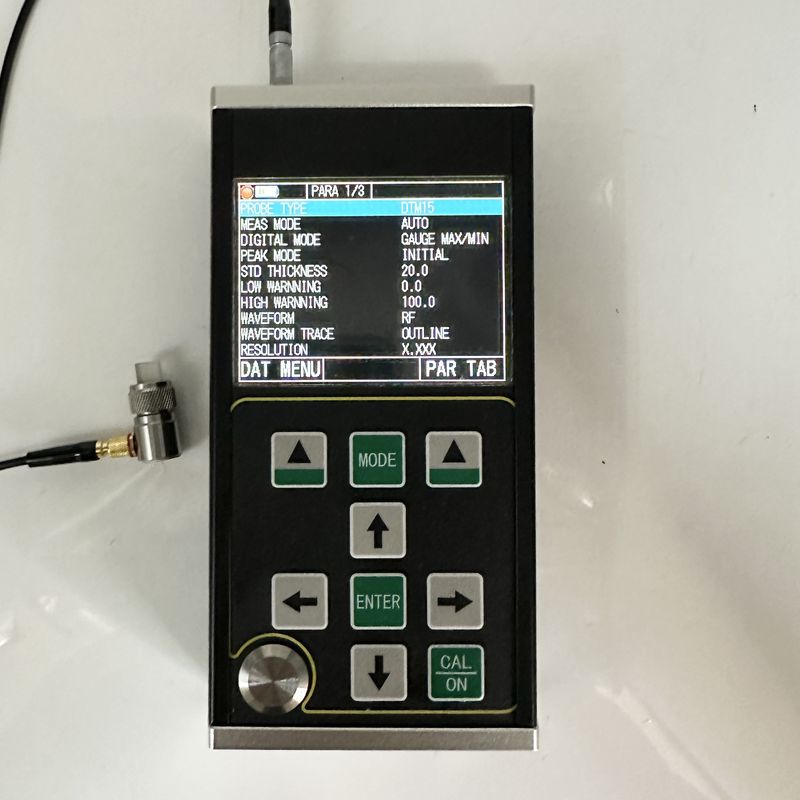

A/B 스캐닝 핸드 헬드 고정밀 디지털 초음파 두께 게이지
TG-5700은 A/B 스캐닝을 갖춘 새로운 유형의 핸드 헬드 고정밀 디지털 초음파 두께 게이지입니다. 펄스 반사를 기반으로 초음파 두께 측정의 원리를 채택합니다. 초음파 웨이브가 일정한 속도로 전파되고 뒤에서 반사를 가져올 수있는 재료 두께의 측정에 적합합니다. 측정 해상도는 0.001mm이고 측정 범위는 0.15mm (스틸)만큼 얇습니다.
이 제품은 플레이트와 가공 부품을 정확하게 측정 할 수 있습니다. 반면에, 사용 중 부식 후 생산 장비에서 파이프와 압력 용기의 얇은 수준의 파이프 및 압력 용기를 모니터링 할 수 있습니다. 석유, 화학 산업, 야금, 조선, 항공 우주, 에너지 및 기타 분야에서 사용할 수 있습니다.
이 제품은 다음 표준을 준수합니다. 초음파 두께 게이지의 교정 사양 (JJF 1126-2004).
●이 제품에는 A- 스캔 모드, B- 스캔 모드 및 숫자 디스플레이 모드가 있습니다.
● 측정 범위가 넓고 고유 한 "다중 에코"기술은 최소 측정 두께가 0.15mm (스틸) 인 초박형 부품의 측정을 실현하기 위해 채택됩니다.
●이 제품은 정밀도로 두께를 측정 할 수 있으며 최대 측정 해상도는 0.001mm에 도달 할 수 있습니다. 반복 해상도는 ± 0.002mm에 도달 할 수 있습니다.
● 표면에 페인트 층 및 코팅 코팅이있는 재료를 측정하는 데 사용되는 코팅 및 에코 측정에 대한 침투 코팅 및 에코의 기능이 있습니다.
● 다중 측정 모드 : MB-E, EE 및 ME-E 모드는 기존의 두꺼운 워크 피스의 측정을 충족합니다. 얇은 모드는 얇은 부분의 측정을 깨닫습니다.
● 수치 모드는 다음과 같습니다. 기존 두께 값 모드, 차이 / 감소율 모드 및 최대 값 모드;
● 두 가지 게인 모드 : 자동 게인 / 수동 게인;
● 에너지 절약 기능으로 수동 종료 및 자동 종료를 설정할 수 있습니다.
● 이중 결정 프로브 및 단결정 프로브를 포함한 다양한 프로브를 지원하며 최대 20MHz 고주파수 프로브를 지원합니다.
● 대량 저장을 지원하며 10 만 두께 값, 500 개의 A- 스캔 파형 그룹 및 500 개의 B-Scan 파형 그룹을 동시에 저장할 수 있습니다.
● 320x240 고화질 (QVGA) 해상도가있는 대형 3.5 인치 컬러 TFT-LCD 디스플레이;
● 다양한 캘리브레이션 방법이 있으며, 한 점 캘리브레이션, 멀티 포인트 캘리브레이션 및 수동 교정 모드를 지원하며 동시에 사운드 속도 및 프로브 제로 위치를 보정 할 수 있습니다. 이중 크리스탈 프로브의 V- 패스 보정을 지원합니다.
● 메트릭 및 영국 시스템의 변환을 지원합니다. 밀리미터와 인치 단위 사이를 전환 할 수 있습니다.
● 영어 디스플레이를 지원합니다.
금속의 두께 (강철, 주철, 알루미늄, 구리 등), 플라스틱, 세라믹, 유리, 수지, 유리 섬유 및 기타 우수한 초음파 도체를 측정하는 데 적합합니다.
초음파 두께 측정의 원리는 광파 측정의 원리와 유사합니다. 프로브에 의해 방출되는 초음파 펄스는 측정 된 물체에 도달하여 물체에서 전파됩니다. 재료 인터페이스에 도달하면 프로브에 다시 반사됩니다. 측정 된 재료의 두께는 재료의 초음파 전파 시간을 정확하게 측정함으로써 결정된다.
*참고 : 회사는 사전 통지없이 기술 수정을 할 권리가 있습니다.

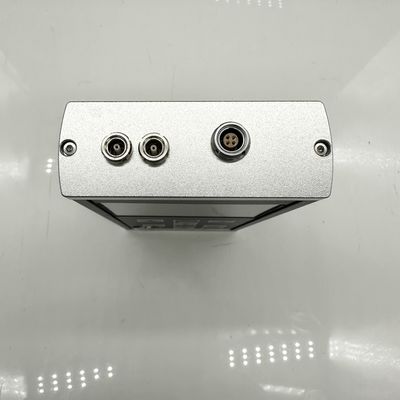

| 목 | TG-5700 |
| 프로브 유형 | 단결정 프로브 / 이중 크리스탈 프로브 |
| 측정 범위(45# 스틸) | 0.15mm - 1800mm |
| 표시 안정성 | 두께 측정 값이 에코 강도, 재료 감쇠 계수, 게인 및 게이트 높이의 영향을받지 않도록하기 위해 제로 교차 및 다중 에코 기술이 채택됩니다. |
| 측정 빈도 | 4Hz, 8Hz, 16Hz |
| 해결 | 0.1mm, 0.01mm, 0.001mm (0.01inch, 0.001inch, 0.0001inch) |
| 정확성 | 0.001mm |
| 펄스 생성기 | 음의 사각형 파 방출이 채택되고 펄스 폭과 전압은 프로브와 자동으로 일치합니다. |
| 음속 범위 | 400-19999m/s |
| 교정 블록 | 4mm(강철) |
| 자동 종료 | 5 분, 10 분, 20 분 및 수동 종료를 선택할 수 있습니다. |
| 프로브 교정 | 1 점 교정, 다중 점 교정 |
| 얻다 | 자동 게인 제어, 수동 게인 제어 |
| 이득 범위 | 0 ~ 70dB |
| 탐지 모드 | 무선 주파수 (RF), 포지티브 하프 웨이브 (POS), 음의 반파 (NEG), 풀 웨이브 (Full) |
| 측정 모드 | (1) MB-E : 초기 에코에서 제 1 바닥 에코로의 전송 시간에 따른 측정 모드; (2) EE : 침투 코팅 측정 모드, 임의의 EM -EN Echo는 선택 사항입니다. (3) ME-E : 다중 에코 측정 모드; (4) 얇은 : 얇은 벽 측정 모드; |
| 수치 모드 | 두께 값 모드, 차이 / 감소율 모드, 최대 / 최소값 모드 |
| A- 스캔 모드 | 사용 가능 |
| B- 스캔 모드 | 사용 가능 |
| 커플 링 표시 | 사용 가능 |
| 배터리 표시 | 사용 가능 |
| 언어 | 영어 |
| 단위 | mm/인치 |
| 메뉴 작동 | 사용 가능 |
| 소프트웨어 기능 | 동적 게이트 설정, 블랭킹 설정 (빈), 에코 블랭킹 설정 (e- 블랭크), 에코 동결, 에코 번역 및 스케일링 |
| 스토리지 기능 | 10 만 두께 (100 그룹, 각 그룹에서 1000 명), 500 개의 A- 스캔 파형 그룹 및 500 개의 B-Scan 파형 그룹을 동시에 저장할 수 있습니다. |
| 호스트 프로그램 업그레이드 | 사용 가능 |
| 표시하다 | 3.5 "QVGA (320 × 240) 색상 TFT-LCD 화면 |
| 데이터 전송 | RS-232 직렬 통신 및 USB를 지원하여 컴퓨터에 데이터를 전송합니다. |
| 작업 온도 | -10 ℃～＋ 50 ℃～＋; 특별한 요구 사항을 사용하면 -20 °에 도달 할 수 있습니다. |
| 작동 전압 | 4 번 AA 배터리가 필요합니다. 전원이 불충분하면 낮은 전압 프롬프트가 있습니다. |
| 전체 차원 | 204 x 100 x 36 (mm) |
| 총 중량 | 310 g (배터리없이) |
| 배터리 | 4pcs AA 건조 배터리 |

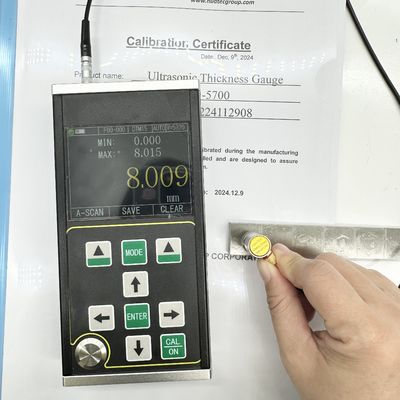

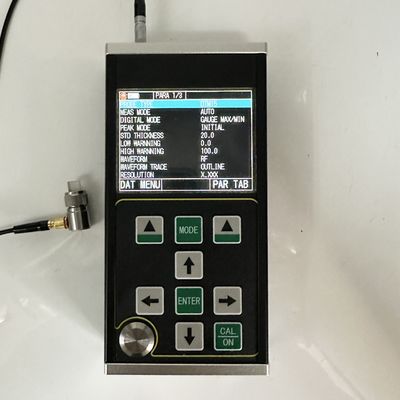

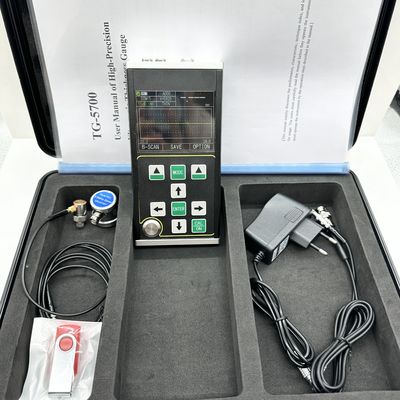

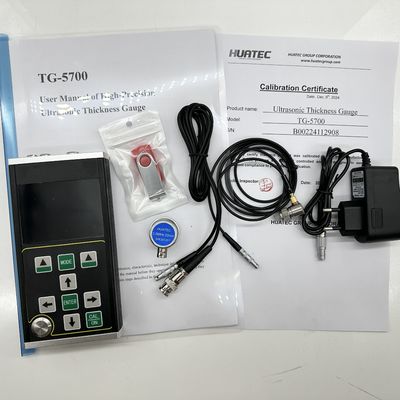

메인 단위 TG-5700 1pc
2.5m φ20 단일 요소 트랜스 듀서, 테스트 범위 4-1800mm 1pc
커플 란트 병 1pc
운반 케이스 1pc
지침 매뉴얼 1pc
교정 인증서 1pc
선택적 액세서리
주파수가 다른 다양한 프로브, 단일 프로브 8mm/10mm/12mm 및 트룰 트라 소닉 두께 프로브
다양한 단계 웨지 블록
PC 데이터 소프트웨어
포장
포장 : 표준 수출 패키지, 캔톤
| TS400 이중 결정 프로브 | 10MHz | 5mm | 0.5-50mm |
| TS500 이중 결정 프로브 | 5MHz | 5mm | 1.0-65mm |
| TS510 이중 결정 프로브 | 5MHz | 10mm | 1.0-500mm |
| DTM15 단결정 프로브 | 15MHz | 6mm | 0.15-22.5mm |
| DTM7.5 단결정 프로브 | 7.5MHz | 6mm | 0.5-22.5mm |
| DTM10 단결정 프로브 | 10mh | 6mm | 0.3-22.5mm |
| DTM5 단결정 프로브 | 5m | 6mm | 1.0-22.5mm |
| BD510 단결정 프로브 | 10mh | 10mm | 1-1000mm |
| BD212 단결정 프로브 | 2MHz | 12mm | 4-1800mm |
| 이중 크리스탈 프로브 케이블 | |||
| 단결정 프로브 케이블 | |||
*참고 : 회사는 사전 통지없이 기술 수정을 할 권리가 있습니다.
