제품 상세 정보:
|
| 측정 범위: | 20um -1800mm | 측정 주파수: | 4Hz,8Hz,16Hz |
|---|---|---|---|
| 음향 속도 범위: | 400-19999m/s | A & B 스캔 모드: | 지원 |
| 프로브 caibration: | 1점 교정, 2점 교정, 수동 교정 | ||
| 강조하다: | 초음파 콘크리트 코팅 두께 측정기,HUATEC 콘크리트 코팅 두께 측정기,비금속 초음파 두께 측정기 |
||

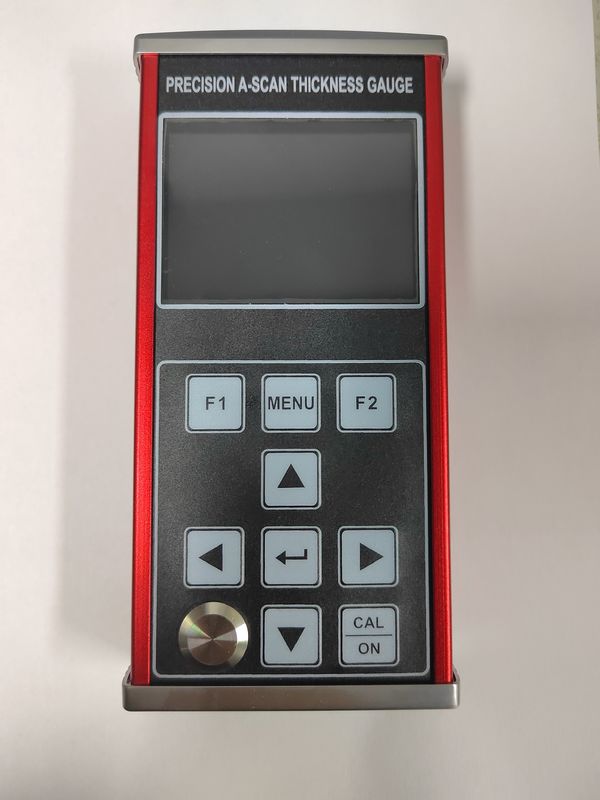

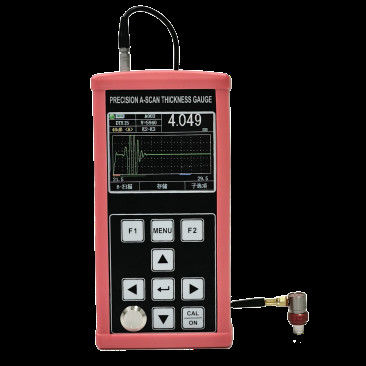

TG-6200 휴대용 비금속 초음파 코팅 두께 측정기
수치 표시 및 A/B 스캔 기능이 있는 휴대용 비금속 코팅 두께 측정기. 펄스 반사 초음파 두께 측정 원리는 일정한 속도로 전파되고 뒷면에서 반사될 수 있는 초박막 재료 또는 코팅 두께 측정에 적용됩니다. 측정 해상도는 0.001mm, 측정 범위는 0.02mm까지 얇으며 코팅 및 기판의 두께를 동시에 측정할 수 있습니다.
이 제품은 석유, 화학 산업, 야금, 조선, 항공 우주, 에너지 및 기타 분야에서 사용할 수 있습니다.
주요 기능
* 넓은 측정 범위, 최소 측정 두께, 코팅 20um, 최대 측정 두께 1800mm;
* 고정밀 두께 측정, 최고 측정 해상도 최대 0.001mm; 반복 해상도 최대 ±0.002mm;

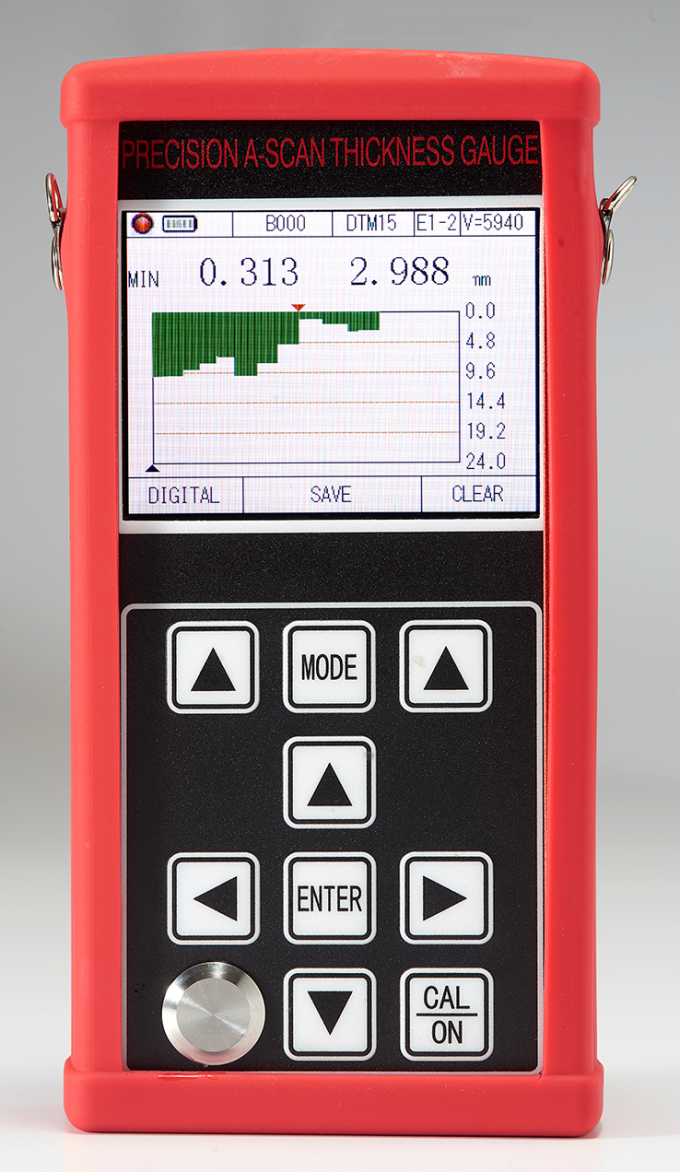

* A-스캔 모드, B-스캔 모드, 수치 표시 모드;

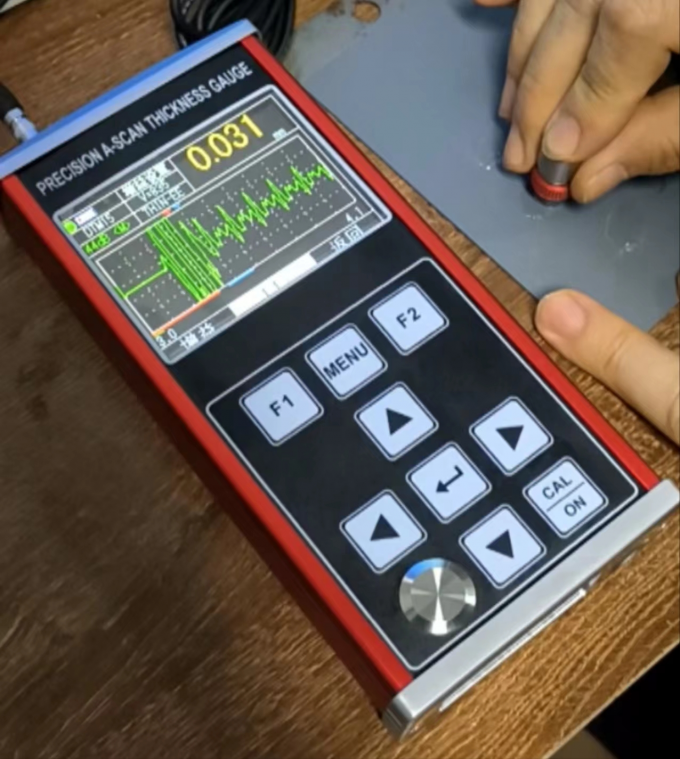

* 표면에 페인트 및 코팅이 있는 재료를 측정하기 위한 코팅 및 에코 투 에코 측정 기능;
* 일부 복합 재료의 코팅 및 페인트 층은 재료의 서로 다른 음속에 따라 감지할 수 있으며, 10개 이상의 다층 재료의 각 층의 두께를 동시에 측정할 수 있으며, 각 층의 두께 값은 동일한 에코에서 전환할 수 있습니다;
* 다양한 측정: THIN, MB-E, E-E, Auto 모드는 일반적인 두꺼운 공작물 측정을 충족합니다. THIN E-E 모드는 얇은 코팅 측정을 위한 것입니다;
* 수치 모드에는 일반적인 두께 값 모드, 차이/감소율 모드 및 최대 값 모드가 포함됩니다;
* 게인 모드: 자동 게인/수동 게인;
* 수동 종료 및 자동 종료를 설정할 수 있으며 에너지 절약 기능이 있습니다;
* 다양한 사양의 프로브, 트윈 프로브 및 단결정 프로브를 사용할 수 있으며 최대 20Mhz 고주파 프로브를 지원합니다;
* 대용량 스토리지를 지원하며, 100,000개의 두께 값, 500개의 A 스캔 파형 및 500개의 B 스캔 파형을 동시에 저장할 수 있습니다;
* 다양한 보정 방법이 있으며, 단일 지점 보정, 다중 지점 보정 및 수동 보정 모드를 지원하며, 음속 및 프로브 제로 위치를 동시에 보정할 수 있습니다. V 경로 보정 지원.
* 임페리얼 변환; 밀리미터와 인치를 전환할 수 있습니다;
* 중국어 및 영어 표시;
적용 가능한 재료
금속 및 비금속(유리, 복합재, 플라스틱, 콘크리트, 목재 등) 기판의 코팅 두께 측정
금속(강철, 주철, 알루미늄, 구리 등), 플라스틱, 세라믹, 유리, 수지, 유리 섬유 및 기타 우수한 초음파 도체의 두께 측정에 적합합니다.
펄스 반사 초음파 두께 측정 원리는 일정한 속도로 전파되고 뒷면에서 반사될 수 있는 초박막 재료 또는 코팅 두께 측정에 적용됩니다..
사양 매개변수
| 항목 | TG-6200 |
| 프로브 유형 | 단결정/트윈 결정 |
| 측정 범위 | 20um – 1800mm |
| 측정 주파수 | 4Hz,8Hz,16Hz |
| 해상도 | 0.1mm,0.01mm,0.001mm(0.01inch,0.001inch,0.0001inch) |
| 펄스 발생기 | 음의 사각파 방출, 펄스 폭 및 전압은 프로브에 자동으로 일치합니다. |
| 음속 범위 | 400-19999m/s |
| 보정 블록 | 4mm(강철) |
| 자동 종료 | 5분, 10분, 20분, 수동 종료를 선택할 수 있습니다. |
| 프로브 보정 | 단일 지점 보정, 이중 지점 보정, 수동 보정 |
| 게인 | 자동 게인, 수동 게인 |
| 게인 범위 | 0~80dB |
| 감지 모드 | RF, 양의 반파 POS, 음의 반파 NEG, FULL 파 |
| 측정 모드 | (1) Thin-EE: THIN 필름 코팅 모드 (2) MB-E: 펄스 초기파를 단일 에코로 전송; (3) E-E: 코팅 측정을 통해, 임의의 EM-EN 에코 선택 가능; (4) THIN: 얇은 벽 측정 모드 |
| 수치 모델 | 두께 값 모드, 차이/감소율 모드, 최대/최소 모드 |
| A- 스캔 모드 | 지원 |
| B- 스캔 모드 | 지원 |
| 결합 표시 | 지원 |
| 배터리 표시기 | 지원 |
| 언어 | 영어 |
| 단위 | mm/inch |
| 메뉴 조작 | 지원 |
| 소프트웨어 기능 | 동적 게이트 설정, 블랭킹 설정(Blank), 에코 블랭킹 설정(E-Blank), 에코 고정, 에코 팬 및 줌 |
| 저장 기능 | 동시에 100,000개의 두께(100개 그룹, 각 그룹 1000개), 500개의 A 스캔 파형 및 500개의 B 스캔 파형이 지원됩니다. |
| 호스트 프로그램 업그레이드 | 호스트 프로그램 업그레이드 지원 |
| 디스플레이 화면 | 3.5 "트루 컬러 화면 |
| 데이터 전송 | USB 통신 지원, 컴퓨터로 데이터 전송 |
| 작동 온도 | -10℃ ~ +50℃, 특수 요구 사항의 경우 최대 -20℃ |
| 작동 전압 | 낮은 전압 경고가 있는 3개의 No. 5 리튬 이온 배터리 |
| 전체 치수 | 184 x 85 x 32 (mm) |
| 기계 무게 | 250 g(배터리 제외) |
| 표준 구성 |
본체 및 코팅용 특수 프로브 1개 No. 5 리튬 배터리 3개, 충전기 1개, 임의 파일 세트, 충격 방지 및 방수 계측기 케이스 1개 |
