제품 상세 정보:
|
측정 범위(45# 강철): | 0.15 밀리미터 - 1800 밀리미터 | 표시 오류(<10mm): | ±0.005mm |
---|---|---|---|
표시 오류(≥10mm): | ±0.1% | 반복 측정 오차: | ±0.001mm(자체 테스트) |
측정 주파수: | 4Hz、8Hz、16Hz | 음향 속도 범위: | 400-19999m/s |
강조하다: | 스캔 초음파 두께 측정기,B 초음파 두께 측정기 스캔,대형 범위 초음파 두께 측정기 |

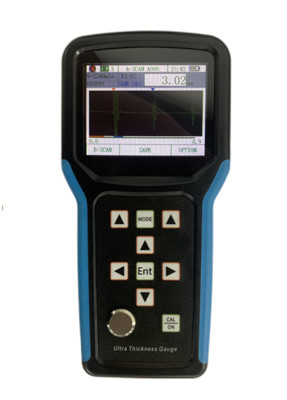

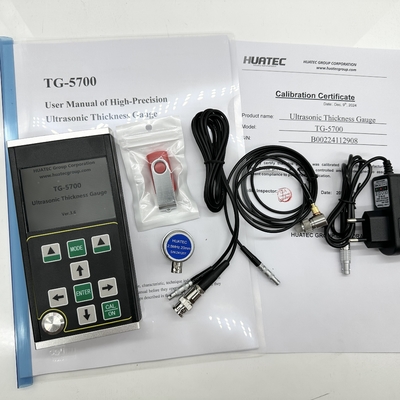

TG-5700 A/B 스캔 0.100-1800mm 대형 범위 초음파 두께 측정기
TG-5710은 A/B 스캔 기능을 갖춘 최신 휴대용 고정밀 디지털 초음파 두께 측정기입니다. 펄스 반사 기반의 초음파 두께 측정 원리를 채택했습니다. 일정한 속도로 초음파를 전파하고 뒷면에서 반사를 얻을 수 있는 재료의 두께 측정에 적합합니다. 측정 해상도는 0.001mm이며 측정 범위는 0.10mm(강철)까지 얇습니다.
이 제품은 판재 및 가공 부품을 정확하게 측정할 수 있습니다. 또한 사용 중 부식 후 생산 설비의 파이프 및 압력 용기의 얇아지는 정도를 모니터링할 수 있습니다. 석유, 화학 산업, 야금, 조선, 항공 우주, 에너지 및 기타 분야에서 사용할 수 있습니다.
이 제품은 초음파 두께 측정기 교정 사양(JJF 1126-2004) 표준을 준수합니다.
항목 | TG-5710 |
프로브 유형 | 단결정 프로브 / 이중 결정 프로브 |
측정 범위(45# 강) | 0.15mm – 1800mm |
표시 오류(<10mm) | ±0.005mm |
표시 오류(≥10mm) | ±0.1% |
반복성 오류 | ±0.001mm(자가 테스트) |
표시 안정성 | 제로 크로싱 및 다중 에코 기술을 채택하여 두께 측정 값이 에코 강도, 재료 감쇠 계수, 게인 및 게이트 높이에 영향을 받지 않도록 하며 높은 측정 안정성과 신뢰성을 갖습니다. |
측정 주파수 | 4Hz, 8Hz, 16Hz |
해상도 | 0.1mm, 0.01mm, 0.001mm(0.01인치, 0.001인치, 0.0001인치) |
펄스 발생기 | 음의 사각파 방출을 채택하고 펄스 폭과 전압은 프로브에 자동으로 일치합니다. |
음속 범위 | 400-19999m/s |
교정 블록 | 4mm(강철) |
자동 종료 | 5분, 10분, 20분 및 수동 종료를 선택할 수 있습니다. |
프로브 교정 | 1점 교정, 다점 교정 |
게인 | 자동 게인 제어, 수동 게인 제어 |
게인 범위 | 0~70dB |
감지 모드 | 무선 주파수(RF), 양의 반파(POS), 음의 반파(NEG), 전체 파(FULL) |
측정 모드 | (1) MB-E: 초기 에코에서 첫 번째 바닥 에코까지의 경과 시간을 기반으로 하는 측정 모드; (2) E-E: 코팅 관통 측정 모드, 임의의 Em–En 에코 선택 가능; (3) ME-E: 다중 에코 측정 모드; (4) THIN: 얇은 벽 측정 모드; |
수치 모드 | 두께 값 모드, 차이/감소율 모드, 최대/최소 값 모드 |
A-스캔 모드 | 사용 가능 |
B-스캔 모드 | 사용 가능 |
커플링 표시 | 사용 가능 |
배터리 표시 | 사용 가능 |
언어 | 영어 |
단위 | mm/inch |
메뉴 조작 | 사용 가능 |
소프트웨어 기능 | 동적 게이트 설정, 블랭킹 설정(Blank), 에코 블랭킹 설정(E-blank), 에코 고정, 에코 변환 및 스케일링 |
저장 기능 | 100,000개의 두께(100개 그룹, 각 그룹당 1000개), 500개 그룹의 A-스캔 파형 및 500개 그룹의 B-스캔 파형을 동시에 저장할 수 있습니다. |
호스트 프로그램 업그레이드 | 사용 가능 |
디스플레이 | 3.5 "QVGA (320 × 240) 컬러 TFT-LCD 화면 |
데이터 전송 | USB3.0 직렬 통신을 지원하며 컴퓨터로 데이터를 전송합니다. |
작동 온도 | -10℃~+50℃; 특수 요구 사항의 경우 -20 ℃까지 도달할 수 있습니다. |
작동 전압 | 4개의 5번 AA 배터리가 필요합니다. 전원이 부족하면 저전압 프롬프트가 표시됩니다. |
전체 치수 | 204 x 100 x 36 (mm) |
총 중량 | 310 g(배터리 제외) |
이 제품은 A-스캔 모드, B-스캔 모드 및 수치 표시 모드를 갖추고 있습니다.
● 측정 범위가 넓으며, 독특한 "다중 에코" 기술을 채택하여 최소 측정 두께가 0.15mm(강철)인 초박형 부품의 측정을 실현합니다.
● 이 제품은 높은 정밀도로 두께를 측정할 수 있으며 최대 측정 해상도는 0.001mm에 도달할 수 있습니다. 반복 해상도는 ± 0.002mm에 도달할 수 있습니다.
● 코팅 관통 및 에코-에코 측정 기능이 있어 표면에 페인트 층과 코팅이 있는 재료를 측정하는 데 사용됩니다.
● 다중 측정 모드: mb-e, E-E 및 me-e 모드는 일반적인 두꺼운 공작물의 측정을 충족합니다. 얇은 모드는 얇은 부품의 측정을 실현합니다.
● 수치 모드에는 일반적인 두께 값 모드, 차이/감소율 모드 및 최대 값 모드가 포함됩니다.
● 두 가지 게인 모드: 자동 게인/수동 게인
● 수동 종료 및 자동 종료를 설정할 수 있으며 에너지 절약 기능이 있습니다.
● 이중 결정 프로브 및 단결정 프로브를 포함한 다양한 프로브를 지원하며 최대 20MHz 고주파 프로브를 지원합니다.
● 대량 저장을 지원하며 100000개의 두께 값, 500개 그룹의 A-스캔 파형 및 500개 그룹의 B-스캔 파형을 동시에 저장할 수 있습니다.
● 320x240 고화질(QVGA) 해상도의 대형 3.5인치 컬러 TFT-LCD 디스플레이
● 다양한 교정 방법이 있으며, 1점 교정, 다점 교정 및 수동 교정 모드를 지원하며 동시에 음속 및 프로브 제로 위치를 교정할 수 있습니다. 이중 결정 프로브의 v-경로 보정을 지원합니다.
● 미터법과 영국식 시스템의 변환을 지원합니다. 밀리미터와 인치 단위를 전환할 수 있습니다.
● 영어 표시를 지원합니다.
강철, 주철, 알루미늄, 구리 등 금속, 플라스틱, 세라믹, 유리, 수지, 유리 섬유 및 기타 우수한 초음파 도체의 두께 측정에 적합합니다.
초음파 두께 측정의 원리는 빛 파 측정과 유사합니다. 프로브에서 방출된 초음파 펄스는 측정된 물체에 도달하여 물체 내에서 전파됩니다. 재료 인터페이스에 도달하면 프로브로 다시 반사됩니다. 측정된 재료의 두께는 재료 내에서 초음파 전파 시간을 정확하게 측정하여 결정됩니다.
선택적 프로브:
TS400 이중 결정 프로브 | 10Mhz | 5mm | 0.5-50mm |
TS500 이중 결정 프로브 | 5Mhz | 5mm | 1.0-65mm |
TS510 이중 결정 프로브 | 5Mhz | 10mm | 1.0-500mm |
DTM15 단결정 프로브 | 15 MHz | 6mm | 0.15-22.5mm |
DTM7.5 단결정 프로브 | 7.5Mhz | 6mm | 0.5-22.5mm |
DTM10 단결정 프로브 | 10Mh | 6mm | 0.3-22.5mm |
DTM5 단결정 프로브 | 5M | 6mm | 1.0-22.5mm |
BD510 단결정 프로브 | 10Mh | 10mm | 1-1000mm |
BD212 단결정 프로브 | 2MHz | 12mm | 4-1800mm |
이중 결정 프로브 케이블 | |||
단결정 프로브 케이블 |
