제품 상세 정보:
|
| 펄스 오프셋: | -10 ~ 1500 mm; -0.39 ~ 50 "(강철) | 이득: | 110 dB, 조정 가능한 단계 0.5/1/2/6 dB |
|---|---|---|---|
| 주파수 범위: | 0.5 ~ 20 MHz (-3 dB); 4 필터 | 프로브 지연: | 0 ~ 100 μs |
| 음속 범위: | 500 ~ 15000 m/ s, 0.02 ~ 0.59 "/ μs | ||
| 강조하다: | 자동차 용접 스폿 검사 통합 시스템,초음파 검사 통합 시스템,자동차 용접 스폿 초음파 시스템 |
||

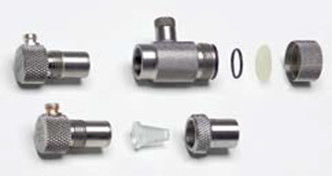

초음파 검사 시스템HFD-SW30는 HUATEC Group에서 독자적으로 개발한 자동차 용접 지점용 통합 시스템입니다. 시스템의 핵심 부품은 순정 수입 브랜드를 채택하여 후속 시스템의 안정성과 일관성을 위한 기반을 마련했습니다. 데이터 수집 및 분석 도킹 소프트웨어는 자동차 산업의 용접 공정에 종사하는 수석 엔지니어의 데이터 배경을 바탕으로 자체 개발되었습니다. 이 시스템은 회사의 모든 관리 소프트웨어와 인터페이스하여 클라우드 데이터 관리 및 분석을 수행할 수 있습니다. 현장 검사 데이터는 공장의 디지털 화면에 표시되어 용접 지점 감지 상태를 표시하여 정보 공장 실현을 위한 기반을 마련합니다.
제품 특징
자동 평가 기능 및 검사 결과 데이터 처리 기능.
검사 시스템은 표준에 따라 검사 계획 및 계획을 사용자 정의하고, 용접 조인트의 품질을 자동으로 평가하며, 검사 표준 및 보고서를 생성합니다.
중앙 집중식 데이터 관리는 선택 사항이며, 현장 검사 데이터는 공장의 디지털 화면에 표시되어 용접 조인트 검사 상태를 표시하여 정보 기술 공장 구현을 위한 기반을 마련합니다(선택 사항).
포함:
검사 데이터를 분류, 구성, 저장 및 관리하고, 이러한 데이터를 저장 및 구성하며, 데이터 간의 연결을 달성하고, 저장 공간 활용도를 개선하고, 접근성을 용이하게 하고, 접근 효율성을 향상시킵니다.
쿼리, 삽입, 삭제 및 수정과 같은 데이터에 대한 기본 작업을 구현합니다.
데이터 보안, 무결성 및 여러 사용자의 동시 사용을 보장하기 위한 통합 관리 및 제어.
데이터 입력, 변환, 저장, 복구 기능, 재구성 기능, 성능 모니터링, 분석 기능 등
검사 시스템은 현장 작동 및 휴대성이 편리하며, 군사용 삼방 노트북에 내장되어 초음파 송신기에 더 나은 보호 기능을 제공합니다.
| 컴퓨터 호스트 |
미국 군사 표준 MIL-810G를 충족하며, 방수 및 방진 수준은 IP65 표준에 도달합니다. 내진/충격 방지/광범위한 온도 저항, 120cm 낙하 테스트 통과, 키보드 방수 |
| 디스플레이 | 10.1인치 Windows 시스템 완전 견고형 플러그형 컴퓨터 |
| 배터리 작동 시간 | 배터리 수명은 약 10시간입니다. |
| 무게 |
272mm x 233mm x 33.5mm / 약 1.76kg(전체 장치) 272mm x 196mm x 16.4mm / 약 0.95kg(평면) |
| 마더보드 칩셋 | Intel ® CoRE ™ M5-6Y57 프로세서(주파수 1.1GHz, Rui 주파수 2.8GHz, 캐시 4MB) |
| 메모리 용량 및 유형 | 8GB / 128GB SSD |
| 하드 디스크 용량 | 256GB까지 확장 가능 |
| 그래픽 칩 | Intel ® HD Core 그래픽 카드 515 |
1. 보관 온도: -51+ 71 ° C
2. 작동 온도: -29+ 63 ° C
3. 외부 치수: 25 × 183 × 85 mm
4. 무게: 약 1.98kg
5. 보호 수준: 미국 군사 표준 MIL-810G 표준을 충족하며, 방수 및 방진 수준은 IP65 표준에 도달합니다.
내진/충격 방지/광범위한 온도 저항, 120cm 낙하 테스트 통과, 키보드 방수
6. 충격 저항: 최대 0.15g/11밀리초, IEC60068-2-27 표준에 따라
7. 진동 저항: 5-150 Hz, 최대 2g, 분당 1 옥타브, IEC60068-2-6Fc 표준에 따라
8. 프로브 인터페이스: LEMO 00 또는 Microdot
9. 장치 입력/출력 인터페이스: 확장 버스 포트
10. 전원 인터페이스: 전원 어댑터
11. USD: 3.0
12. 작동 전원 공급 장치 작동 전압: 5V DC, 컴퓨터의 내장 인터페이스를 통해 제공
13. 인코더 전원 공급 장치: 외부 전원 공급 장치 100-230볼트; AC 전원; 최대 전력 5W
14. 전력 소비: 최대 전력 소비 2.5W
15. 초음파 펄스 유형: 날카로운 파형 펄스
16. 반복 주파수 PRF: 최대값 1000Hz, 3가지 모드(보정 범위에 따라), 연속 조정 범위 8-1000Hz, 불연속 펄스 시퀀스, 여기 전압: 최대 400V
17. 충전 커패시터: 1 nF, 220 pF
18. 시작 파형 상승 에지 시간:<15nS
19. Ni: 50 ohms, 1000 ohms
20. 프로브 모드(TR): 켜기/끄기, 관통
21. 보정 범위 설정 및 평가: 최소 0-2.5mm, 0-0.1인치(강철); 최대 0~9700mm, 0~381인치(강철)
22. 음속 범위: 500~15000 m/s, 0.02~0.59 "/ μ S; 완전하고 편집 가능한 재료 목록이 있습니다.
23. 펄스 오프셋: -10~1500 mm; - 0.39~50 "(강철)
24. 프로브 지연: 0~100 μ S
25. 주파수 범위: 0.5~20 MHz (-3 dB); 4개의 필터
26. 반복 주파수 범위: 1-1000Hz; 자동 또는 수동으로 조정 가능
27. 게인: 110 dB, 조정 가능한 단계 0.5/1/2/6 dB
28. 작동 모드: 펄스 반사 유형, 이중 결정, 후자가 관통
29. 감지: 전체 파형, 양의 반파, 음의 반파, RF 무선 주파수(강철에서 최대 150mm/5.9")
30. 억제: 0-90% 선형
31. DAC/TCG: DAC는 최대 16개의 데이터 포인트(참조 반사기), 37dB의 동적 범위 및 최대 기울기 6dB/ μ S를 갖습니다. 3개의 조정 가능한 곡선; TCG 모드(시간 게인 보정)로 변환 가능(수평 기록 임계값); 국내 및 국제 테스트 표준 충족
32. DGS: DGS는 DGS 기능이 있는 모든 프로브의 유효한 등가 반사율 크기 곡선을 기록합니다. DAC 또는 TCG로 설정할 수 있습니다. 평가 방법은 곡선, 등가 직경 또는 평가 레벨(JIS)과 관련된 dB 값으로 표시될 수 있습니다. 음속 감쇠 및 전송 보정; 참조 반사기는 평평한 바닥 구멍, 수평 구멍 또는 큰 평평한 바닥으로 선택할 수 있습니다.
33. 모니터링 게이트: 2개의 독립적인 모니터링 게이트, 최대 보정 범위를 초과하는 게이트 너비; A-스캔을 기반으로 평가; 게이트 알람: 닫힘, 동기, 비동기; 논리: and/or 음향 알람
34. 거리 측정: 독립적인 게이트(A 게이트 또는 B 게이트)에서 에코의 파형 측면 또는 피크와 0점 사이의 거리를 측정할 수 있습니다. 또는 게이트 간의 에코 간의 거리 차이를 측정합니다. 게이트 B - 게이트 A
35. 측정 해상도: 최대 음파 경로/시간당 12.6mm: 0.01mm; 또는 0.2% 전체 화면 너비
36. 수직 해상도: 0.5% 전체 화면 높이 또는 0.2dB
37. A-스캔 디지털화: 1024 × 1024 픽셀
38. 디스플레이 고정: 정적 A-스캔 고정, 동적 A-스캔 고정(피크, 실시간 동적 신호), 초음파 펄스의 평균 고정 2-3주기
39. 에코 비교: 현재 동적 신호와 액세스된 A-스캔 신호를 동시에 표시
40. 언어: 독일어, 영어, 프랑스어, 스페인어, 중국어, 일본어
41. 단위: 밀리미터, 인치, 미세
42. 데이터 저장: 데이터베이스는 기기 설정, 테스트 작업 및 테스트 결과를 저장하고 관리할 수 있습니다. A-스캔, DAC 및 텍스트 주석 포함; Microsoft Excel 스프레드시트를 가져오기; 저장 용량은 하드 드라이브의 크기에 따라 제한됩니다.
