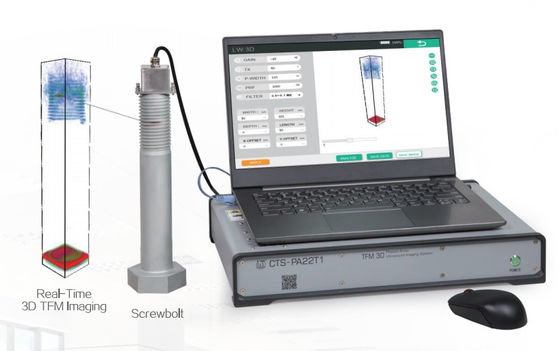

HPA-22T1 64 채널 완전 병렬 위상 배열 TFM 실시간 3D 초음파 영상 시스템 (지연 0-40 Μs 및 P 2.5ns)

HPA-22T1 64 채널 풀 병렬 단계 배열 TFM 실시간 3D 초음파 이미지 시스템

HPA-22T1는 새로운64 채널우리 회사에서 독립적으로 개발 한 완전 병렬 단계 배열 총 집중 (TFM) 빠른 초음파 영상 감지 시스템. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

산업 단계적 배열 RF 메타데이터 플랫폼으로 컴퓨터에 의해 전체 원본 데이터를 직접 처리할 수 있습니다.

사양:

특징:

• 전체 집중 (TFM) 재구성 알고리즘 모델
  According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
• 64개의 완전 병렬 단계 배열 하드웨어 채널
  64개의 완전히 병렬 단계 배열 하드웨어 채널을 통해 2m의 샘플링 깊이로 실시간으로 4096 FMC 데이터까지 수집할 수 있습니다.

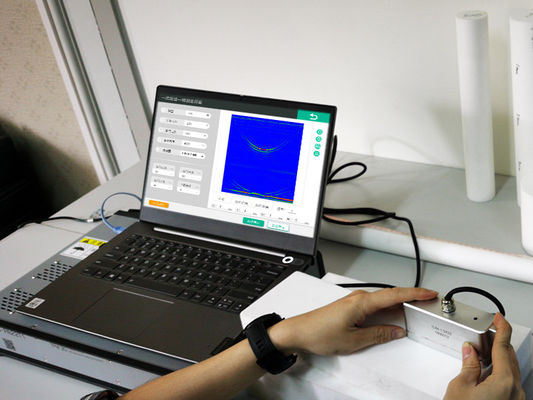

• 실시간 전체 초점 (TFM) 영상 감지
  항공 우주 복합 재료의 빠른 영상 검출을 지원합니다. 고속 철도 선 부트 용접기 전기 기관차의 바퀴 반지 및 축 풍력 터빈 블레이드 볼트 및 두꺼운 벽 부트 용접기.
• 빠른 C-스캔 이미지
  2차원 총 집중 (TFM) 을 기반으로 인코더 위치화와 결합하여 검출 된 물질에 대한 빠른 C-스캔 영상을 구현 할 수 있습니다.
• 3차원 가로파 총중심 (TFM) 모듈
  2차원 배열 탐사선과 그에 상응하는 윙을 기반으로 스테레오스코피적 3D 그래픽 디스플레이를 형성하기 위해 열접 부위의 실시간 검출을 실현 할 수 있습니다.인코더와 결합 된 3D-TFM는 용접 부위의 직관적이고 투명한 4D 탐지 이미지를 형성 할 수 있습니다..
• 여러 3D-TFM 모드
  용접 용접 및 가조 용접에 대한 다양한 TFM 솔루션; 중형 및 두꺼운 벽의 오스테니틱 스테인레스 스틸 용접의 RT 검사를위한 이상적인 대안.
• 실시간 4D 감지
  3D-TFM는 인코더와 결합하여 실시간 4D 탐지 이미지를 형성하고 스캔 속도는 100 mm / s까지입니다.
• 특수 작업 조각의 TFM 탐지
  For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
• 원본 데이터 저장 및 보고서 생성
  이 시스템은 원본 전체 매트릭스 데이터 저장 및 테스트 결과 저장 결함 위치의 양적 분석 등과 같은 기능을 제공합니다.사용자들이 요구하는 보고서 형식에 따라 테스트 보고서를 제공할 수 있습니다..
