제품 상세 정보:
|
| 제품 이름: | 자석성 유인식 두께 측정 시스템 | 감지 제어 케이블: | 25m |
|---|---|---|---|
| Thickness Measurement: | Accuracy 0.04mm, Range 2~120 mm (Steel) | 가진 주파수: | 3.0~5.0MHz, 측정 속도 :16~1 시간 / Ｓ |
| 강조하다: | 자기 크리프 부식 두께 측정,자기 크롤러 부식 두께 측정기,자기 크롤러 부식 초음파 측정기 |
||

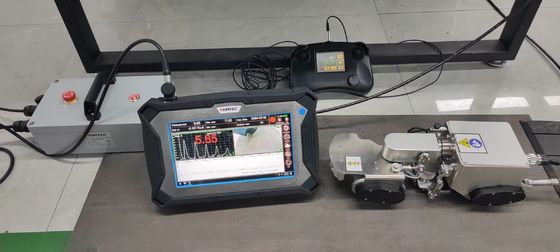

자석성 유인식 두께 측정 시스템
| 항목 | 이름 | 단위 | 양 | 언급 | |
| 1 | 테스트 호스트 (PC 및 소프트웨어) | 세트 | 1 | 25% | |
| 2 | HUATEC TG-M70 두 바퀴의 자기 크롤러 (비디오 및 두께 측정 모듈 포함) | 세트 | 1 | 65% | |
| 3 | 시험 제어 케이블 | 미터 | 25 | 10% | |
| 4 | 안전 로프 떨어지는 방지기 | 미터 | 25 | / 선택 사항 | |
| 5 | 사용 설명서 | PC | 1 | ||
| 6 | 캘리브레이션 인증서 | pc | 1 | ||
3두 바퀴 자석 크롤러 문자

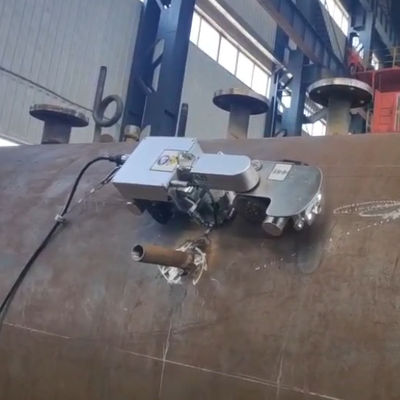

두 바퀴의 자기 크래버는 다양한 비파괴 테스트 장비를 운반할 수 있는 첨단 기구입니다.석유화학 등 많은 분야에서 많은 현장 정착 경험을 쌓았습니다., 냄비 특수 검사, 그리고 전기 전력. 그것은 파이프 바닥에 전자기 초음파, 팔꿈치 또는 세 개의 링크와 다른 부패를 수행 할 수 있습니다,침식 더 심각한 지역 검사 또는 B 스캔 두께 측정, 파이프 진열 검출 전문가라는 산업 분야
두 바퀴의 자석 크롤러는 다음과 같은 특징을 가지고 있습니다: 컴팩트한 구조, 높은 유연성, 자석 흡수, 높은 제어 정확성, 고급 탐지 기술, 호환되는 비디오 탐지,특유의 탐사기반 승강장치파이프, 컨테이너 및 판의 부식 자동 검출
1) 콤팩트 구조와 높은 유연성
콤팩트하고 우아한 설계로 다양한 유형의 철자기 파이프 및 용기에 대한 부식 검사를 쉽게 수행 할 수 있습니다.자석 탄약은 350mm (길이) × 140mm (폭) × 130mm (높이) 이며 무게는 5 미터 미만입니다..5kg. 독특한 두 바퀴 구조로 최소 100mm의 파이프에서 자유롭게 걸을 수 있습니다.최소 회전 반지름은 400mm이며 100mm의 최소 굴곡 반지름의 팔꿈치 쉽게 통과 할 수 있습니다따라서, 두 바퀴의 자기 Crawling 움직임과 스캔의 범위는 크게 확장되었습니다.
2) 자기 흡수 슈퍼
설계의 측면에서, 고강도 영구 자석을 만들기 위해 희토류 자석을 사용합니다.검출된 표면으로부터 차량의 바디가 떨어질 위험이 없습니다.따라서, 두 바퀴의 자기 크롤러는 안전하게 수평, 수직 및 역 자세 스캔을 수행 할 수 있습니다. 두 바퀴의 자기 크롤러의 최대 수직 부하는 5kg입니다.5kg의 무게를 당겨도 수직 움직임에 영향을 주지 않는다는 뜻입니다..
3) 높은 제어 정확성
두 바퀴의 자기 크롤러 속도는 0-6m / 분이며 일정한 속도로 전진 할 수 있습니다. 정밀 인코더에 의해 감지 간격을 설정하는 기능을 달성 할 수 있습니다.사용자의 탐지 요구를 더 잘 달성 할 수 있습니다.예를 들어, 고객은 팔꿈치 뒷부분의 한 지점에서 50mm마다 격차 감지 프로세스를 수행해야합니다. 컨트롤러는 프로그래밍 될 수 있습니다.그리고 두 바퀴의 자기 등반은 작동하고 50mm마다 검사 될 수 있습니다검출의 효율성과 정확성을 향상시킵니다.
1기술 매개 변수
l ★물질 표면의 최소 곡선 반지름을 측정합니다: 경사축≥50mm, 둘레≥125mm
1 두께 측정:정확도 0.04mm, 범위 2~120mm (제철)
l ★근무 거리/올림: ≤4mm
l ★ 측정 비직성 (시험 대상 물체에 대한 변환기/시험기에 대해 정상):±25o
l 흥분 빈도:30.0~5.0MHz, 측정 속도: 16~1회/초
소음 속도 범위:1000~9999 m/s, 조정 인크리멘트: 1 m/s
l 게이트 기능: 자동 게이트, 수동 단일 게이트, 수동 이중 게이트
l ★비디오 모니터링: 앞 및 후면 두 개의 카메라, 동적 및 정적 픽셀은 3 백만 / 2304 × 1296.
l 정상 온도 자기 탐사: 약한 또는 덜 영구 자석, 자기 흡입≤15N, 원형 Φ30 × 높이 44mm, 무게 ≤80g
l ★크래블 장치 몸체 크기와 무게 (약):L380 × W130 × H120mm,6kg
작업 온도: -10~+50°C
2측정 분석 소프트웨어
l 두께, A, B 스캔 결과를 동시에 표시
l 데이터 분석과 처리를 용이하게 하기 위해 직접 시험 기록, ★ 두께 값 목록
l ★ Win7/10 (32/64 비트) 운영 체제와 호환됩니다.
