제품 상세 정보:
|
| 표시 정확도: | 0.001μm m | 측정 범위: | z 축 (수직) 200μm x 축 (수평) 17.5mm ° (0.71inch) ； |
|---|---|---|---|
| 필터: | RC, PC-RC, 가우스, DP ； | 샘플링 길이 (lr): | 0.25,0.8,2.5 ； |
| 강조하다: | 디지털 디스플레이 표면 거칠기 측정기,휴대용 디지털 표면 거칠기 측정기,휴대용 표면 거칠기 측정기 |
||

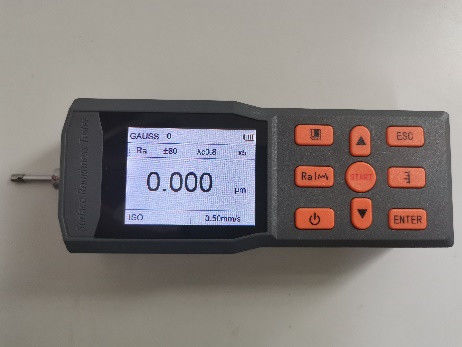

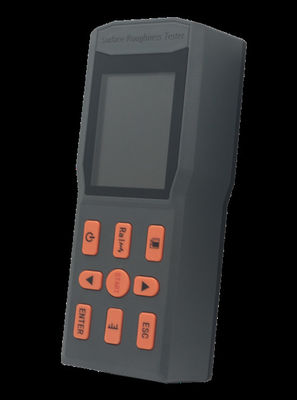

SRT-6450 휴대용 디지털 디스플레이 표면 거칠성 측정기
1제품 개요
이 표면 거칠성 측정 장치는 생산 현장 환경 및 모바일 측정 필요에 적합한 휴대용 장치입니다. 그것은 다양한 가공 부품의 표면 거칠성을 측정 할 수 있습니다.,선택된 측정 조건에 기초하여 해당 매개 변수를 계산하고, 모든 측정 매개 변수와 윤곽 그래픽을 디스플레이에 표시합니다.이 도구는 최신 국제 표준의 주요 매개 변수를 측정 할 수 있으며 국제 표준을 완전하고 엄격하게 준수합니다.측정 매개 변수는 국가 표준 GB/T3505 "제품 기하학적 기술 사양 - 용어,표면 구조 윤곽 방법의 정의 및 표면 구조 매개 변수"와 미국의 표준과 호환됩니다., 독일, 일본, 영국 및 기타 국가에 적용됩니다. 다양한 기계 부품, 기계 가공 제조 산업, 검사,재화 검사 및 기타 부서, 특히 대형 작업 부품 및 생산 라인의 현장 검사 및 검사, 측정, 상품 검사 및 기타 부서에서 외부 검증을 위해 적합합니다.작업 부품을 손상시키지 않고.
측정 가능한 작업 조각 범위: 평면, 바깥 원형 표면, 피침형 표면, 내부 구멍, 구석, 곡선 표면 등 (특별 표면은 적절한 센서로 측정해야합니다.)
2.기술 매개 변수
| 이름 | 내용 | ||
| 측정 범위 | Z축 (수직) | 200μm; | |
| X축 (평면) | 17.5mm (0.71인치) | ||
| 결의 | Z축 (수직) | 0.002μm±20μm; | |
| 0.004μm±40μm; | |||
| 0.008μm±80μm; | |||
| 항목 | 매개 변수 |
라 Rz Rq Rt; Rp Rv R3z R3y Rz(JIS); R Rsk Rku Rsm Rmr;
|
|
| 표준 |
ISO4287 국제 표준 ANSI B46.1 미국 표준 DIN4768 독일 표준 JIS B601 일본 표준 |
||
| 그래픽 | 지원 비율 곡선, 거칠성, 필터링 파형 | ||
| 필터 | RC,PC-RC,Gauss,D-P | ||
| 샘플링 길이 (lr) | 0.25,0.8,2.5 | ||
| 평가 기간 (ln) | Ln=lr×n n=1 ̊5 | ||
| 센서 | 측정 원칙 | 변동차 인덕터 | |
| 스타일러스 | 천연 다이아몬드, 90 콘 각, 끝 반 진 5μm; | ||
| 힘 측정 | <4mN | ||
| 가이드 헤드 | 단단한 합금, 슬라이딩 방향 반지름 40mm | ||
| 슬라이딩 속도 | lr=0.25,Vt=0.135mm/S | ||
| lr=0.8, Vt=0.5mm/S | |||
| lr=2.5, Vt=1mm/S | |||
| 회귀,Vt=1mm/S | |||
| 표시 정확성 | 0.001μm; | ||
| 표시 오류 | ± ((5nm+0.1A) A:다중선 템플릿 파라미터 Ra의 표준 값 | ||
| 지표의 변동성 | 최대 3% | ||
| 잔류 kontur | 0.01μm 이상이 아니거나 | ||
| 전원 공급 | 내장 리?? 배터리, DC5V, 2000mA 충전기로 충전 | ||
| 외부 차원 | 156mm × 61mm × 45mm | ||
| 무게 | 약 450g | ||
| 작업 환경 | 온도: -20°C ~ 40°C 습도: < 90%RH | ||
| 저장 및 운송 환경 | 온도: -40°C ~ 60°C 습도: < 90%RH | ||
| 선택용 액세서리 | 곡선 표면 센서, 작은 구멍 센서, 깊은 굴곡 센서, 연장 막대, 어댑터 막대, 200mm 측정 플랫폼, 300mm 대리석 측정 플랫폼 | ||
3기능적 특징
*이 기계 및 전기 설계가 통합되어 있으며, 크기가 작고 무게가 가볍고 사용하기 쉽습니다.
* ARM + DSP 칩은 제어 및 데이터 처리, 고속 및 낮은 전력 소비를 특징으로 채택됩니다.
* 다중 파라미터 Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku
* 200μm의 큰 측정 범위.
*320*240 컬러 화면 디스플레이, 디지털/그래픽 디스플레이; 조망 각도 없이 강조;
* 디스플레이는 정보 풍부하고 직관적이며 모든 매개 변수와 그래픽을 표시 할 수 있습니다.
*GB, ISO, DIN, ANSI 및 JIS와 같은 여러 국가 표준과 호환됩니다.
* 내장 리?? 이온 재충전 배터리와 충전 제어 회로로 장착되어 있으며, 용량이 높고 메모리 효과가 없습니다.
* 배터리 전원 잔량을 표시하는 아이콘이 있습니다.
* 충전 과정 지침을 표시 할 수 있으며, 운영자가 언제든지 충전 수준을 알 수 있습니다.
*연속 노동시간은 8시간 이상입니다.
* 100개의 원료 데이터를 저장할 수 있는 초능력 데이터 저장장치
* 측정 데이터의 기록 및 저장
*신뢰 가능한 모터 정지 방지 회로와 소프트웨어 설계
* 측정 정보, 메뉴 프롬프트 정보 및 전원 켜기 / 끄기와 같은 다양한 프롬프트 및 설명 정보를 표시합니다.
* 에르고노믹 껍질 디자인, 견고하고, 콤팩트, 휴대 및 매우 신뢰할 수 있습니다;
* 실시간 데이터 및 역사 데이터 전송을 위해 컴퓨터에 연결 할 수 있습니다.
* 캘리브레이션 샘플 블록은 높은 정밀도를 특징으로하고 쉽게 긁히지 않으며 긴 사용 수명을 가진 광 유리 기판을 채택합니다.
*선택용 액세서리는 곡선 표면 센서, 작은 구멍 센서, 깊은 굴곡 센서, 측정 플랫폼, 센서 껍질, 연장 막대 등이 있습니다.
