| 기준 감수성 (± 10%): | 0.110 pC/(m/s2) | 작동 주파수 범위: | 0.2Hz ～ 10kHz |
|---|---|---|---|
| 최대 작동 사인 진동: | 9800m/s2 | 위상-주파수 응답 최고 (± 1 °): | 0.2Hz ～ 10kHz |
| 강조하다: | 중간 주파수 정렬 시스템,진동 캘리브레이션 시스템,구성 스키마 진동 캘리브레이션 시스템 |
||
중주파 진동 교정 시스템 구성 계획
1. 일반 설명
이 계획은 주로 진동 센서의 감도, 선형성, 진폭-주파수 및 위상-주파수 특성의 자동/수동 교정을 실현하고 해당 테스트 보고서를 생성합니다. 시스템은 구조가 간단하고 작동 및 사용이 용이하며 JJG233-2008 "압전 가속도 센서 검증 규정", GB/T20485.21-2007/ISO16063-21:2003 "진동 및 충격 센서 교정 방법 파트 21 비교 방법 진동 교정", "JJG 134-2003 자력식 속도 센서 검증 규정 및 JJG 676-2000 작동 진동계 검증 규정과 같은 테스트 및 교정 요구 사항을 준수합니다.
2. 주요 성능
사용 가능한 주파수 범위: 5Hz-10kHz;
사용 가능한 진동 진폭: 0-±700m/s2;
전압, 전하, IEPE 출력 가속도, 속도 및 기타 센서 및 진동 테스터를 정확하게 검증/교정할 수 있습니다. 점별 비교 방법, 정현파 스윕 주파수 방법, 랜덤 여기 방법 및 충격 여기 방법 및 기타 검증/교정 방법을 지원합니다.
3. 기본 구성

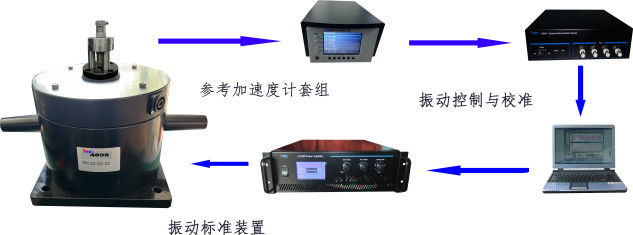

이 계획은 표준 가속도계, 저잡음 전하 증폭기, 소형 진동 테이블, 선형 전력 증폭기, 동적 데이터 수집기 및 센서 특성 테스트 및 제어 소프트웨어로 구성됩니다. 컴퓨터 제어를 통해 센서 감도, 진폭 선형성 및 주파수 응답의 자동 테스트 및 폐쇄 루프 제어가 실현됩니다.
참고: 테스트 중인 가속도계는 실제 제품에 따라 다르며 그림은 전하 출력 가속도계의 참조용입니다.
4. 장비 기술 매개변수
4.1. 진동 테이블
HG-5024M 표준 진동 테이블은 희토류 Ndfeb 영구 자석 재료를 사용합니다. 소형, 경량, 넓은 주파수 범위, 합리적인 구조 및 높은 신뢰성의 특성을 가지고 있습니다. 진동 교정, 진동 테스트 및 표준 진동 소스의 진동 테스트를 위해 특별히 설계되었으며, 진동 센서 교정, 교정 및 테스트로 사용할 수 있으며, 대형 및 중형 기기 부품의 환경 진동, 피로 테스트, 소형 및 중형 구조의 동적 응답 측정, 공진 주파수 및 기계적 임피던스 테스트, 모드 테스트에도 사용할 수 있습니다.
| 최대 정현파 여기력 | ≥120N(200N 공기 냉각) |
| 작동 주파수 | 5Hz～10000Hz |
| 최대 가속도 | 1m/s2～700m/s2(피크 값) |
| 최대 속도 | 1.4m/s(피크 값) |
| 최대 변위 | 12.7mm(피크 투 피크) |
| 누설 플럭스 | ＜5mT |
| 신호 대 잡음비 | ≥50dB |
| 주파수 안정성 | ≤0.1% |
| 진폭 안정성 | ≤0.3% |
| 왜곡 정도 | ≤5% |
| 횡 진동 | ≤10% |
| 주파수 표시 오류 | ≤0.1% |
| 지지 강성 | 5.6N/mm |
| 코일 DC 임피던스 | 0.8Ω |
| 최대 입력 전류 | 15Arms(25Arms 공기 냉각) |
| 이동 부품의 품질 | 180g |
| 무게 | 35kg |
| 테이블 크기 | Ф62.5mm(장착 구멍Ф50.8,5-M8) |
| 전체 치수 | Ф215×200mm |
| 온도 범위 |
작동 온도: 5℃ ~ 40℃; 보관 온도: -20℃ ~ 70℃. |
| 상대 습도 | 75% 이하(온도가 30℃ 이하) |
| 수출 | 4핀 소켓 |
| 권장 전력 증폭기 | LA-500(20V25A) |
참고: HG-5024M은 JJG 298-2015 표준 진동 테이블 검증 규정에 따라 표준 구조에 대한 표준 진동 테이블로 사용할 수 있습니다.
주파수 범위: 10-10000Hz; 최대 진폭: 300m/s2.
4.2. 선형 전력 증폭기
LA-500 전력 증폭기는 표준 19인치 섀시, 실제 색상 LCD 디스플레이 전류, 전압, 신호 주파수 및 보호, 선형 전력 출력, 낮은 왜곡, 우수한 신호 대 잡음비를 채택합니다. 출력 전압, 전류 표시 및 모니터링 엔드 홀 포함; 다중 보호 기능; MS 시리즈 모드 셰이커 및 VT/SVT 시리즈 소형 셰이커를 직접 구동합니다.
| 제품 모델 | LA-500 | |
| 정격 출력 전력 | 500VA | |
| 입력 임피던스 | >10 kΩ | |
| 정격 출력 전압 | 25 Vrms | |
| 정격 출력 전류 | 20Arms | |
| 비선형 왜곡 | ＜1% | |
| 신호 대 잡음비 | ≥80dB | |
| 이득 | 10 V/V±2dB | |
| 주파수 응답 Hz | 직류 | 0 - 50k±1dB |
| 교류 | 20 - 50k±1dB | |
| 주파수 범위 Hz | 전체 전력 비율 | 20 - 5k |
| 디레이트 전력 | 0 - 50k | |
| W╳H ╳D mm |
483╳132.5 ╳480 |
|
| Kg | 22.5 | |
| 전원 공급 장치 | 220V50Hz8A | |
| 장착된 진동기 모델: | SVT-03 | |
4.3. 가속도계 참조
HG-8305 참조 가속도계는 중앙 압축 구조, 우수한 온도 특성, 높은 장기 안정성, 강력한 충격 저항을 채택합니다. 하단과 상단에 이중 M5(10-32 옵션) 설치를 통해 백투백 모드에서 센서 감도의 정밀 교정, 표준 진동 값 전송 및 안정적인 검증 표준 기능을 실현할 수 있습니다.
주파수 응답 곡선
온도 곡선
| 참조 감도(±10%) | 0.110 pC/(m/s2) | ||
| 작동 주파수 범위 | 0.2Hz～10kHz | ||
| 최대 작동 사인 진동 가속도 | 9800m/s2 | ||
| 진폭 주파수 범위 | ±2% | 0.2Hz～5kHz | |
| ±10% | 5Hz～10kHz | ||
| 위상-주파수 응답(±1°) | 0.2Hz～10kHz | ||
| 설치 고유 주파수 | ≥40kHz | ||
| 횡 감도 | ≤2% | ||
| 작동 온도 범위 | –74~+200℃ | ||
| 절연 저항 | ≥1011Ω | ||
| 연간 안정성 | ≤0.5% | ||
| 가속도 진폭 선형성 | ≤0.5% | ||
| 과도 온도 감도 | 0.5ms-2/℃(0.3Hz) | ||
| 자기 감도 | 1ms-2/T | ||
| 베이스의 변형 감도 | 0.01ms-2/με | ||
| 민감한 부분 | 석영 | ||
| 정전 용량 | ～70 pF | ||
| 무게 | 38G | ||
| 설치 모드 | 10-32 | ||
| 출력 모드 | 10-32 | ||
| 출력 모드 | 양극성 | ||
| 장착 토크 | 0.5Nm～3.5Nm | ||
참고: HG-8305 및 HG-8102B 전하 증폭기는 진동 키트로 사용되며 JJG 233-2008 압전 가속도계 검증 규정에 따라 참조 가속도계로 사용할 수 있습니다.
4.4. 저잡음 전하 증폭기
HG-8102B: 4비트 센서 감도 정규화 기능이 있는 다중 모드 저잡음 전하 증폭기로, 전하, 전압, IEPE 및 기타 세 가지 입력 모드, 이득, 하이패스, 로우패스 및 정규화된 다중 파일 옵션이 있습니다. 소형, 고집적; 4세트의 정규화된 십진수 출력(1.000~10.99pC/UNIT); 정밀 측정 및 교정에 적합합니다.
| 입력 | 전압 /IEPE(4mA/24VDC):±10V ; 전하:±106pC |
| 수출 | ±10VP/5 mA(최대) |
| DC 오프셋 | ±10mV |
| 잡음 | ≤5μVrms(최대 이득이 입력으로 접힘) |
| 이득 등급 | 0.1；1；10；100；1000mV/pC(소스 정전 용량이 1nF일 때) |
| 정밀도 | ±0.5% |
| 로우패스 필터: | 0.3,1k,3k,10k,30k,100kHz(차단 주파수 - 3dB±1dB, 감쇠율 -12dB/OCT) |
| 하이패스 필터: | 0.3,1,3,10,30,100Hz(차단 주파수 - 3dB±1dB, 감쇠율 -6dB/OCT) |
| 온도 | 작동 온도:0℃- +50℃；보관 온도:-55℃-+85℃ |
| 습도 | 95%R.H. 최대 |
| 전원 공급 장치 | 교류:220V50Hz |
| 치수 | 45mm(W)╳122mm(H)╳200mm(D) |
| 무게 | 1.5KG |
| 연결 모드 | 입력 모드:M5；출력 모드:BNC；전원:3GTJE3(AC) |
| 입력 라인: | 2m 이중 헤드 M5 STYV-1 저잡음 케이블 |
| 출력 라인 | 2m 이중 헤드 BNC 50Ω 출력 케이블 |
| 전원 코드 | 3GTJA(AC)； 1PCS |
4.5. 동적 데이터 수집기(컨트롤러)
HG-9204H 동적 데이터 수집기는 높은 샘플링 속도를 가진 4채널 입력 및 2채널 출력 동적 데이터 수집기입니다. HG-9800-02 기본 측정 및 제어 소프트웨어와 결합하여 동적 데이터 수집 시스템을 형성할 수 있으며, HG-9800-05 센서 특성 테스트 소프트웨어와 결합하여 폐쇄 루프 진동 제어 시스템을 형성할 수도 있습니다.
| 채널 수 입력 | 4 | |
| 신호 모드 | 전하, 전압, IEPE | |
| 전압 신호 입력 대역폭 | DC-100kHz | |
| IEPE 신호 입력 대역폭 | 0.3Hz-100kHz | |
| 신호 대 잡음비 | ≥96dB | |
| AD 숫자 | 16 | |
| AD 정밀도 | 优于±0.5％ | |
| 입력 범위 |
전압 /IEPE: ±10Vp 전하 입력 범위:±1×105pC |
|
| 내장 이득 | 전압 /IEPE입력:1배, 10배, 100배 전하 입력: 0.1, 1, 10, 100배 | |
| IEPE 여기 전원 공급 장치 | 4mA±1mA /(20-24VDC); | |
| 단일 채널 샘플링 속도 | 채널당 최대 1M 병렬 샘플링 | |
| DA 수출 | 2개의 독립적인 출력 | |
| DA 해상도 | 16비트 | |
| DA 변환 속도 | 500kHz; | |
| 신호 출력 진폭 | ±10VP; | |
| 정밀도 | ±0.5%보다 우수 | |
| 치수w×D×H(mm) | W240mm×H69mm×D277mm | |
| 무게(g) | 3.5Kg | |
| 전원 공급 장치 | 100 – 240V AC ,50/60HZ | |
| 지원 소프트웨어 | HG-9800 신호 수집 및 제어 소프트웨어 |
4.6. 센서 특성 테스트 및 제어 시스템(컴퓨터 및 소프트웨어)
HG-9800-05 센서 특성 테스트 및 제어 모듈:
표준 센서, 전력 증폭기, 표준 진동 테이블, 컨트롤러 등을 사용하여 가속도 센서의 감도, 진폭 선형성, 주파수 응답을 자동으로 테스트할 수 있으며 주파수 범위는 40kHz에 도달할 수 있으며 테스트 보고서를 자동으로 생성할 수 있습니다.
1, 점 주파수 테스트: 임의의 주파수 및 진동 진폭 값을 설정할 수 있으며(가속도, 속도, 변위 등을 설정할 수 있음) 단일점, 다중점 진동 테스트를 자동으로 완료하고 보고서를 형성합니다.
2, 스윕 주파수 테스트: 기준 주파수점, 주파수점의 상한 및 하한을 설정하고 감도 및 주파수 응답 테스트를 자동으로 실현합니다.
3, 랜덤 테스트(빠름): 랜덤 신호를 사용하여 진동 센서의 주파수 응답 테스트를 빠르게 완료합니다.
4. 진폭 선형성 테스트를 자동으로 완료하고 보고서를 형성합니다.
1. 기본 구성 및 가격
| 이름 | 모델 번호 | 수량 | 참고 가격 | |
|
|
표준 가속도계 | HG-8305 | 1 | |
|
|
백투백 고정 장치 테스트 | 1 | ||
|
|
저잡음 전하 증폭기 | HG-8102B | 1 | |
|
|
표준 진동 테이블 | HG-5024M | 1 | |
|
|
선형 전력 증폭기 | LA-500 | 1 | |
|
|
4채널 동적 데이터 수집기(컨트롤러) | HG-9204H | 1 | |
|
|
센서 특성 테스트 및 제어 소프트웨어 | HG-9800 | 1 | |
|
|
테스트 컴퓨터 및 프린터 | 1 | ||
|
|
기술 지원 및 서비스 | 1 | ||
참고: 위의 가격에는 교정 비용이 포함되어 있지 않습니다.
