제품 상세 정보:
|
| 보호 수준: | IP55 | 적응 형 레일 유형: | 43kg/m g 75kg/m |
|---|---|---|---|
| 내구성: | 60km 또는 4 시간 이상 | 최대 구동 속도: | 20km/h 이상 |
| 최대 감지 속도: | 15km/h 이상 | 물받이 기능: | 100L (4 × 25L) |
| 강조하다: | 이중 트랙 철도 결함 감지기,이중 트랙 전기 결함 탐지기,철도 초음파 전기 결함 탐지 장치 |
||

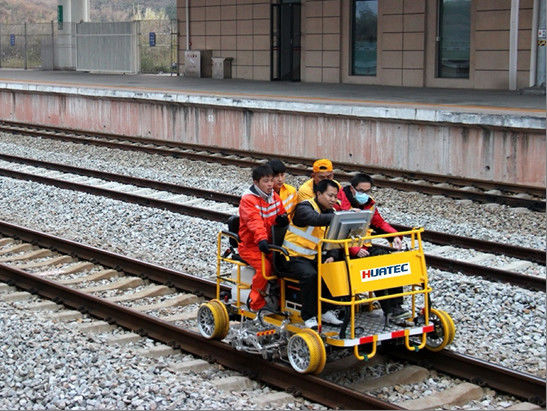

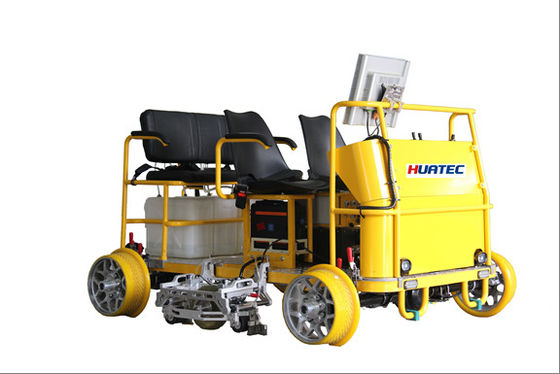

FD-GT60 이중 레일 초음파 전기 결함 탐지기
FD-GT60 이중 레일 초음파 결함 탐지기는 당사에서 독자적으로 개발한 이중 레일 초음파 전기 결함 탐지 차량입니다. 뛰어난 결함 탐지 능력과 정밀도를 갖추고 있습니다. 높은 주행 안정성, 우수한 기동성, 낮은 소음, 편리한 분해 및 조립이 가능합니다. 43kg/m에서 75kg/m까지 다양한 레일 유형에 적응할 수 있으며 레일의 내부 결함을 종합적으로 감지합니다.
성능 지표:
| 총 중량 | 238kg |
| 최대 하중 | 600kg |
| 운반 인원 | 5명 |
| 작동 온도 | -20℃~45℃ |
| 보관 온도 | -30℃~50℃ |
| 상대 습도 | 90% 이하 |
| 보호 등급 | IP55 |
| 적응형 레일 유형 | 43kg/m~75kg/m |
| 최대 주행 속도 | 20km/h 이상 |
| 최대 감지 속도 | 15km/h 이상 |
| 주행 거리 | 60km 이상 또는 4시간 |
| 모터 매개변수 | 48V, 1200W |
| 주행 보조 | 정속 주행, 속도 제한 |
| 프로브 정렬 메커니즘 | 수평 중심 조정 ±15mm, 프로브 휠 기울기 조정 ±10° |
| 브레이크 유형 | 전후방 디스크 브레이크 |
| 물탱크 용량 | 100L(4×25L) |
| 채널 수 | 18 |
| 감쇠 합 | 80dB |
| 감쇠기 오류 | 12dB±1dB |
| 수평 선형성 오류 | 2% 이하 |
| 수직 선형성 오류 | 15% 이하 |
| 동적 범위 | 작은 거부 >16dB, 큰 거부 2dB~6dB |
| 차단 범위 | 20mm 이하 |
| 거부 상태 효과 | 진폭 차이는 10dB±2dB입니다. 두 에코 간의 차이는 ΔM이 2dB 이하입니다. |
| 프로브 주파수 | 2MHz~5MHz |
| 펄스 전송 거리 간격 | 2.75mm/펄스 |
| 위치 지정 마일리지 정확도 오류 | 5‰ 이하 |
| 디지털 샘플링 오류 | ±5% 이하 |
| 데이터 저장 | 200km 이상의 데이터 저장 용량 |
| 결함 탐지 능력 | TJ/GW 157-2017 "이중 레일 초음파 결함 탐지기 임시 기술 조건"의 요구 사항 충족 |
| 배터리 용량 | 전원 배터리 48V50Ah; 호스트 배터리 12V52Ah |
| 디스플레이 | 17인치 산업용 터치 TFT LCD 디스플레이 |
FD-GT60 이중 레일 초음파 결함 탐지기는 최대 주행 속도가 20km/h 이상, 최대 감지 속도가 15km/h 이상, 순항 거리가 60km이며 최고 속도에서 제동 거리가 20m 미만입니다. 정속 주행 기능과 전복 방지 기능이 있습니다. 장치에는 자동 주차 기능이 있으며, 중심 조정 경보 시스템이 있습니다. 각 모듈의 무게가 60kg 이하인 6개의 모듈로 구성됩니다. 휠 프로브는 6개의 70° 프로브, 2개의 37° 프로브 및 1개의 0° 프로브로 구성됩니다. 레일 헤드, 레일 허리, 레일 바닥 중간 부분 등의 손상 감지 요구 사항을 충족합니다. 휠 프로브 홀더는 자동 중심 조정 기능을 갖추고 있으며 감지 상태에서 12가지 종류의 자갈을 안전하게 통과할 수 있습니다. 방진, 방수 및 방진 설계. 바람, 모래, 비, 눈 및 기타 자연 환경에 적합합니다. 뛰어난 간섭 방지 능력, 전력화된 작동 환경에 적합합니다. A, B형 결함 감지 데이터 실시간 처리, 표시, 마킹, 저장, 재생 기능이 있는 기기, 거리 보상 기능, 200km 이상의 감지 데이터 저장 용량, 마일리지 보정, 속도 제한 설정 등이 있으며 풍부한 주변 인터페이스 및 호환성을 갖추고 있습니다. 결함 감지 능력은 중국 철도 공사 "레일 초음파 결함 탐지기 임시 기술 조건" 요구 사항을 완전히 충족합니다.
특징:
소프트웨어 기능:
