제품 상세 정보:
|
| 앰프 밴드: | -3dB 1.5MHz ～ 3.0MHz | 블로킹 범위: | 20mm보다 크지 않습니다 |
|---|---|---|---|
| 수평 선형성 오류: | ≤15% | PRF: | 채널 당 400Hz |
| 표시 모드: | a-scan \ b-scan \ a+b 스캔 | 주파수 범위: | 1.5MHz z 3.0MHz |
| 이득: | 0 ～ 80dB | ||
| 강조하다: | 철도 결함 탐지기,초음파 철도 결함 탐지기,디지털 초음파 철도 결함 탐지기 |
||

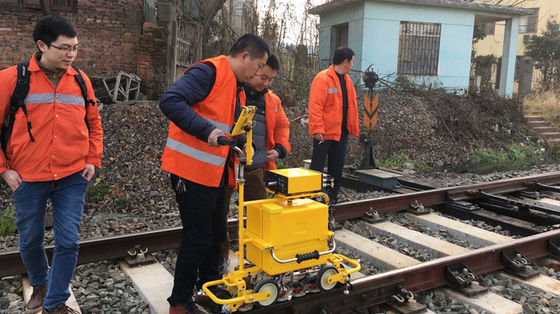

FD-GT-20 디지털 TFT 컬러 디스플레이 초음파 레일 결함 탐지기
HUATEC FD-GT-20 레일 결함 탐지기는 Goworld의 모든 디지털 제품의 세 번째 세대로, TFT 컬러 디스플레이 및 철도 시스템에 사용되는 경량 트롤리를 갖추고 있습니다.시스템. 중국 철도부에서 발행한 TB/T 2340-2012 UT 레일 테스터 표준에 따라, 이 장비는 43~75kg/m 범위의 레일 유형에 대한 감지 작업을 수행할 수 있습니다. 철도, 고속철도 및 지하철에 적용 가능합니다.기술 사양채널
10개 채널: 9개 검사 채널 및 1개 보정 채널.
| 프로브 유형 | 2 - 2.5MHz 사이의 주파수를 갖는 다양한 각도의 듀얼 엘리먼트 프로브, 6개의 70° 프로브, 2개의 37° 프로브 및 1개의 0° 프로브 포함. |
| 소켓 | BNC |
| 프로브 배열 및 감지 영역 | 다음과 같은 레일의 모든 주요 부분에 대한 손상 포괄적 감지: |
| 2개의 70° 프로브는 레일 헤드의 왼쪽을 스캔합니다. |
2개의 70° 프로브는 레일 헤드의 중간을 스캔합니다. 2개의 70° 프로브는 레일 헤드의 오른쪽을 스캔합니다. 2개의 37° 프로브는 레일 허리(나사 균열 및 기타 경사 균열)를 스캔합니다. 1개의 0° 프로브는 레일 헤드, 레일 허리, 레일 바닥, 나사 구멍 수평 균열을 스캔합니다. 주파수 범위 1.5MHz～3.0MHz |
| 게인 | 0～80dB |
| 거부 | 꺼짐, 큼 |
| 동적 범위 | 최소 거부 시 16dB 이상, 최대 거부 시 2~6dB |
| PRF | 채널당 400Hz |
| 표시 모드 | A-스캔B-스캔A+B 스캔 |
| 감지 범위 | 선택한 레일 유형에 따라 수동 또는 자동으로 조정 가능 |
| 감쇠기 오류 | 12dB당 작동 오류는 ±1dB를 초과하지 않습니다. |
| 수직 선형성 오류 | ≤1% |
| 수평 선형성 오류 | ≤15% |
| 증폭기 대역 | -3dB 1.5MHz～3.0MHz |
| 차단 범위 | 20mm 이하 |
| 측정 결과에 대한 억제 상태의 영향 | 계측기의 억제가 다른 상태에 있을 때, 진폭 차이는 10dB±2dB이고, 두 에코 간의 차이의 변화 ΔM은 2dB를 넘지 않습니다. |
| 결함 탐지기의 에코 높이 및 결함 감지(경보) 감도에 대한 작동 전압의 영향 | 정격 작동 전압 범위 내에서 결함 탐지기의 게이트 위치 및 경보 레벨은 유의미한 변화가 없어야 하며, 에코 진폭 ΔNd 및 감지(경보) 감도 변화 ΔSd의 변화는 1dB를 넘지 않습니다. |
| 디지털 샘플링 오류 | 최대 신호 진폭 변화는 화면 높이의 ±5%를 초과하지 않아야 합니다. |
| 디지털 결함 탐지기 응답 시간 | 디지털 결함 탐지기의 응답 시간은 5ms를 초과하지 않아야 합니다. |
| 거리 진폭 | 특성 |
|
횡파 프로브는 동일한 구경과 다른 음향 경로를 갖는 횡 구멍을 감지합니다. 0° 프로브는 다른 음향 경로를 갖는 큰 평평한 바닥을 감지하며, 반사파 높이의 차이 ΔW는 다음 요구 사항을 충족해야 합니다. 0° 프로브: ΔW ≤ 20mm 깊이에서 범위 진폭 특성 곡선의 가장 높은 범위까지의 범위에서 12dB 이하; ΔW ≤ 거리 진폭 특성 곡선의 가장 높은 지점에서 150mm 깊이까지의 범위에서 8dB 이하: |
37° 프로브: ΔW≤ 20mm 깊이에서 범위 진폭 특성 곡선의 가장 높은 범위까지의 범위에서 12dB 이하; ΔW≤ 거리 진폭 특성 곡선의 가장 높은 지점에서 150mm 깊이까지의 범위에서 8dB 이하; 70° 프로브: ΔW ≤ 10mm에서 70mm에 해당하는 감지 깊이 범위에서 12dB 이하. SNR O° 프로브: 테스트 블록의 바닥 표면을 감지할 때, 파고가 80%에 도달하면 정적 감도 여유는 24dB 이상입니다. 신호 대 잡음비는 16dB 이상입니다. |
| 37° 프로브: 테스트 블록에서 37° 기울기로 나사 구멍과 3mm 상부 균열을 감지하고, 두 파를 동일하게 만들 때, 파고가 80%에 도달하면 정적 감도 여유는 22dB 이상입니다. 신호 대 잡음비는 8dB 이상입니다. |
70° 프로브: 테스트 블록에서 φ4mm 평평한 바닥 구멍을 감지하기 위해 2차 파를 사용합니다. 파고가 80%에 도달하면 정적 감도 여유는 20dB 이상입니다. 신호 대 잡음비는 10dB 이상입니다. 감도 잉여 0° 프로브: 테스트 블록의 110mm 바닥 표면을 감지할 때, 파고가 80%에 도달하면 감도 여유는 36dB 이상입니다. |
| 37° 프로브 및 70° 프로브: 테스트 블록에서 Φ3×65 횡 관통 구멍을 감지하면, 파고가 80%에 도달하면 감도 여유는 40dB 이상입니다. |
동적 결함 감지 능력(결함 감지 능력) 0°, 37°, 70° 레일 전용 프로브를 사용하여, 15° 하향 균열을 제외한 레일 비교 테스트 블록의 모든 수동 결함을 찾을 수 있으며 해당 경보 표시가 발행됩니다. |
| 경보 게이트 조정 모드 | 경보 게이트의 시작 위치, 너비 및 레벨은 수동으로 조정할 수 있습니다. |
| 경보 모드 | 실시간 경보(입사파 경보 및 손실파 경보) |
| 나사 구멍 이중파 경보 |
지연 1개 중 2개 경보 경보 표시 소리 및 빛 경보 모드, 경보 볼륨 및 주파수를 조정할 수 있습니다. |
| 파형 측정 | 게이트에서 가장 높은 파 음향 경로, 수평 및 수직 거리를 자동으로 측정하고 표시합니다. |
| 게인 곡선 | 사용자는 실제 필요에 따라 게인 곡선(8점)을 조정할 수 있습니다. |
| 결함 감지 기록 | 전체 데이터 기록(최대 50km), 데이터를 내보내고 재생할 수 있습니다. |
| 작동 입력 방법 | 터치 스크린 입력 |
| 디스플레이 | Resulotion1280×800 |
| 터치 스크린 | 정전식, 고강도, 스크래치 방지, |
| 필기 지원 |
포트 USB 2.0 |
| LAN 100Mbps |
WIFI 802.11 a/b/g/n 블루투스 BT 4.0 전원 DC 12V(리튬 배터리 팩) |
| 작동 시간 | ≥8시간 |
| 물 탱크 용량 | ≥20L |
| B형 이미지 표시 정확도 | 좌표 및 가로 좌표 모두 2mm |
| 코드 휠 정확도 | 2mm |
| 결함 감지 속도 | 최대 5.0km/h |
| 작동 온도 | -15℃～45℃ |
| 치수 | 작동 상태의 차량 전체 치수는 약 780mm × 290mm × 1006mm입니다. |
| 무게 | 프레임은 약 24kg입니다. 초음파 계측기는 약 2.4kg입니다. 계측기 배터리는 830g입니다. 작동 단자(3중 방지 태블릿 컴퓨터)는 730g입니다. 5개의 프로브 그룹이 장착된 트롤리는 약 1.4kg입니다. |
| 1. FD-GT-20 디지털 레일 초음파 결함 탐지기 소개 | FD-GT-20 레일 결함 탐지기는 HUATEC Group의 모든 디지털 제품의 세 번째 세대로, TFT 컬러 디스플레이와 철도 시스템에 사용되는 경량 트롤리를 갖추고 있습니다. 중국 철도부에서 발행한 TB/T 2340-2012 UT 레일 테스터 표준에 따라, 이 장비는 43~75kg/m 범위의 레일 유형에 대한 감지 작업을 수행할 수 있습니다. 레일의 헤드, 웹 및 |
플랜지
에서 다양한 결함을 효율적으로 감지하며, 철도, 고속철도 및 지하철에 적용할 수 있습니다.이 계측기는 초음파 호스트 + 작동 단자 모드를 채택하고 무선 WIFI를 통해 연결됩니다. 고객의 작동 경험을 향상시키는 동시에, 계측기의 인터넷 플러스 기능을 확장하여 인적-기계 감지 분리, 데이터 온라인, 오프라인 실시간 저장, GPS 위치, 데이터 클라우드 저장 등과 같은 다양한 기능을 실현할 수 있습니다. 또한 고객의 필요에 따라 자체 초음파 작동 단자를 사용자 정의할 수 있습니다.2. 특징
(1) 트롤리 프레임은 컴팩트하고 내구성이 뛰어나며 유지 관리가 용이합니다.
(2) 대용량 통합 공구함 물 탱크;
(3) 일체형 리프팅 프로브 홀더, 프로브는 쉽게 제거하고 교체할 수 있습니다.
(4) 소형 및 휴대용, 산업용 3중 방지 터치 패널 포함;
(5) 우수한 성능 지표, 관련 표준 준수;
(6) GPS 위치, 데이터 클라우드 저장, 자동 음성 인식 및 기타 기능 지원;
(7) 결함 감지 요구 사항을 충족하는 기능적 응용 프로그램.

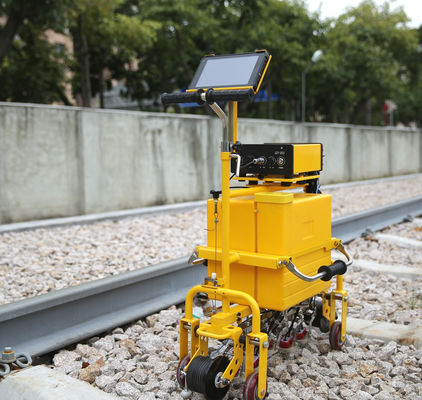

3. 트롤리 외관 구조
4. 계측기 외관 구조
계측기는 작고 휴대 가능하며, 전체 치수는 94X222X225mm이고, 순 중량은 약 1.8kg입니다.
5.
대용량 통합 공구함 물 탱크
물로 채워진 플라스틱 물 탱크는 20L입니다.6. 통합 프로브 홀더
모든 프로브는 차량 하단에 닫혀 있으며, 단일 방식으로 들어 올리거나 제거할 수 있으며, 프로브를 더 편리하게 제거하고 교체할 수 있습니다.
7. 산업용 3중 방지 태블릿
산업용 3중 방지 터치 스크린 태블릿, 방진, 방수 및 방진.
8. 계측기 전용 결함 감지 응용 소프트웨어
터치 패널의 작동 특성을 위해, 특별히 설계된 응용 소프트웨어는 기능 선택 및 매개변수 조정을 더 쉽게 만듭니다.
9. 컴퓨터 결함 감지 데이터 재생 소프트웨어
데이터 재생 속도는 조정 가능하며, 지능형 재생, 이벤트 스크리닝, 통계, 데이터 검색, 인쇄, 내보내기 및 기타 기능을 지원합니다.
부록 1. 특징 및 특징
호스트 외관은 컴팩트하고 견고하며 가볍고,
조립
