제품 상세 정보:
|
| 두께 측정 범위: | 0.15mm – 15000mm (5920m/s) | 재료 속도: | 100~20000 초당 미터 |
|---|---|---|---|
| 펄스 반복 주파수: | 10-10000Hz | 다이내믹 레인지: | ≥38dB |
| 디스플레이 지연: | -20 ~ 3400µs | 동력 요건: | AC은 100-240 VAC, 50-60 Hz를 정맥에 주사합니다 |
| 강조하다: | 두께 테스트 초음파 결함 탐지,TOFD 모드 초음파 결함 탐지기 |
||

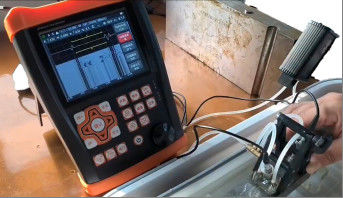

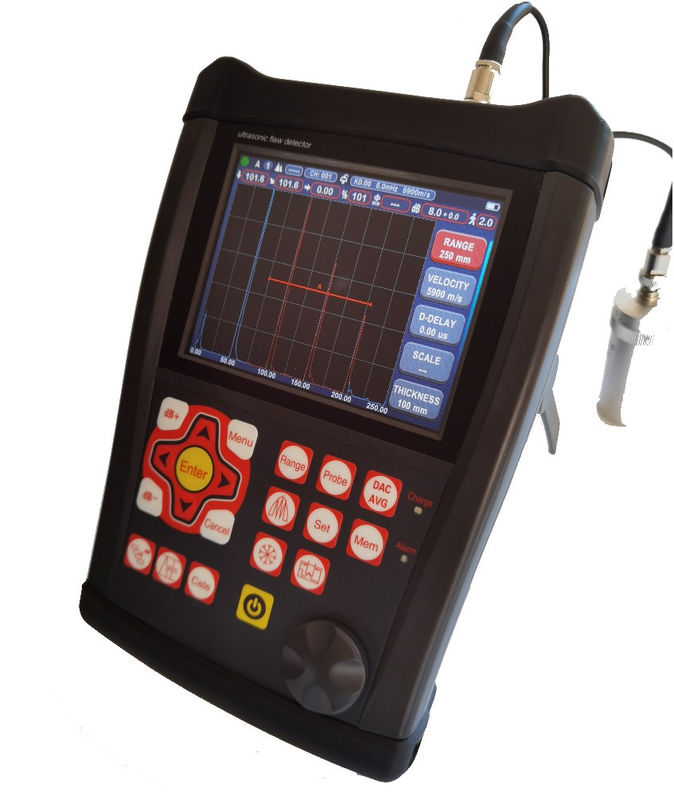

FD630 TOFD 모드 두께 테스트 초음파 탐상기
★ 사용자 친화적인 대화형 인터페이스는 보정, 곡선 생성 등과 같은 작업을 지원합니다.
★ TOFD 모드, TOFD 감지, 매우 효율적이며 저렴합니다.
★ 필요한 모든 도구: DAC, AVG, TCG, 컬러 B스캔, AWS, 용접 다이어그램 등.
★ 펄스 반복 주파수: 10-10000Hz 정밀 조정, 고속 스캔, 누락 없음.
★ 높은 신호 대 잡음비, 선명하고 안정적인 에코, 소음 방지 설계, 열악한 작업 조건에 적합합니다.
★ 12비트 AD, 고속 샘플링으로 모든 세부 사항을 갖춘 더 나은 에코 다이어그램을 제공합니다. 민감하며 작은 결함도 감지할 수 있습니다.
★ 두께 테스트 모드, 측정 범위: 0.15mm – 15000mm(5920m/s), 측정 해상도: 0.001mm.
★ 자동으로 생성된 프로브 분석 보고서.
★ 결함 감지 비디오 녹화. 무제한 USB 데이터 저장, PDF 보고서 출력.
★ 현장에서 감지 보고서를 생성하고 인쇄하기 위한 모바일 장치와의 블루투스 연결.
★ IP65 표준. 합금 + 실리카겔 케이스, 방수 및 방진, 견고하고 영구적입니다. 댐핑 지지대로 인해 어떤 각도에서도 서 있습니다.
★ 배터리는 한 번 충전으로 15시간 지속됩니다. 각 배터리에는 자체 충전 제어가 있으므로 두 개의 배터리로 24시간 작동할 수 있습니다.
|
사양 범위: 0-15000 mm, 강철 속도 재료 속도:100～20000 m/s 동적 범위:≥38dB 선형성: 수평: +/-0.2% FSW, 수직: 0.25% FSH, 증폭기 정확도 +/-1 dB. 분해능:>40dB (5P14) 감도 잔류:>66dB 거부(억제): 전체 화면 높이의 0~80% 500개의 독립적인 설정, 모든 기준을 자유롭게 입력할 수 있으며, 테스트 블록 없이 현장에서 작업할 수 있습니다. 1000개의 A 그래프의 큰 메모리 테스트 모드: 펄스 에코, 이중 요소 및 관통 전송 프로브 유형: 단일 스트레이트, 단일 앵글, 이중 스트레이트, 이중 앵글 게이트 모니터: 전체 스윕 범위에서 제어 가능한 두 개의 독립적인 게이트 단위: 인치 또는 밀리미터 전원 요구 사항: AC 주전원 100-240 VAC, 50-60 Hz 프로브 지연/영점 오프셋: 0 ~ 99.99µs 내부 충전식 리튬 이온 배터리 팩 정격 7.2V, 8000mAh 디스플레이 밝기에 따라 15시간의 공칭 작동 시간 4시간의 일반적인 재충전 시간 H×W×D(mm):260×175×60 (mm) 무게: 1.2kg 작동 온도: -10℃ ~ 50℃ 보관 온도: -30℃ ~ 50℃ 펄스 에너지: 200V, 300V, 400V, 500V 선택 가능 정류: 양의 반파, 음의 반파, 전파, RF 시스템 대역폭(증폭기 대역 통과): 0.1 ~ 300 MHz 게이트 모니터: 전체 스윕 범위에서 제어 가능한 두 개의 독립적인 게이트 감도: 선택 가능한 해상도 0.1, 1.0, 2.0, 6.0 dB에서 최대 120 dB. 변환기 연결: BNC 또는 LEMO
|
|
|
|
기능 자동화된 정밀 결함 위치 표시(깊이 d, 레벨 p, 거리 s, 진폭, sz dB, ф). 결함 크기 조정: AVG/AVG 또는 DAC를 사용한 자동 결함 크기 조정으로 결함 수용 또는 거부 보고 속도를 높입니다. 변환기 영점, 각도, 전면 가장자리 및 재료 속도의 자동 보정. 에코를 평가하기 위해 DAC 및 AVG를 만들고 사용하는 것이 편리하며, 곡선을 수정하고 보상할 수 있습니다. U-디스크를 연결하면 장치가 무제한 메모리를 얻을 수 있으며 PDF 보고서를 출력하고 시스템을 업데이트할 수 있습니다. 테스트 프로세스의 비디오를 자동으로 만들고 재생합니다. upan을 사용하면 비디오 길이가 무제한입니다. 컬러 B스캔. TOFD. 용접 다이어그램. 장치에는 15개의 표준이 있습니다. 현장에서 감지 보고서를 생성하고 인쇄하기 위한 모바일 장치와의 블루투스 연결. AWS D1.1. 곡면 보정 기능. 균열 높이 측정 기능. 확대 게이트: 전체 화면 너비에 걸쳐 게이트 범위 확장. 자동 게인 기능. 엔벨로프: 60Hz 업데이트 속도로 실시간 A-스캔과 A-스캔의 엔벨로프를 동시에 표시합니다. 디스플레이. 피크 홀드: 고정된 피크 파형을 실시간 A-스캔과 비교하여 테스트 결과를 쉽게 해석합니다. 스캔 고정: 디스플레이 고정은 파형 및 사운드 경로 데이터를 유지합니다. 알람: 삐 소리와 LED. 실시간 시계. 에코 채우기. 마크 캡처. 게이트 내 에코 색상.
|
||
|
기본 계측기 패키지 휴대용 초음파 탐상기 직선 빔 변환기(2.5MHz, Φ20) 각도 빔 변환기(4MHz, 8mm×9mm, 60°) 변환기용 상호 연결 케이블(Q9-C5 또는 선택 사양 C9-C5) 충전식 리튬 이온 배터리 패키지, 7.8 암페어 시간 전원 공급 장치/충전기 장치 영어 사용 설명서 앱 소프트웨어 스트랩 |
||
