제품 상세 정보:
|
| 범위: | 0-25000mm, 강철 속도에서 | 재료 속도: | 100~20000m/s |
|---|---|---|---|
| 펄스 반복 주파수: | 30~3000Hz | 다이내믹 레인지: | ≥38dB |
| 해상력: | >40dB (5P14) | 민감도 탈퇴: | >62dB |
| 강조하다: | 비디오 녹화 초음파 결함 감지기,초고속 초음파 결함 감지기,실시간 초음파 결함 탐지기 |
||

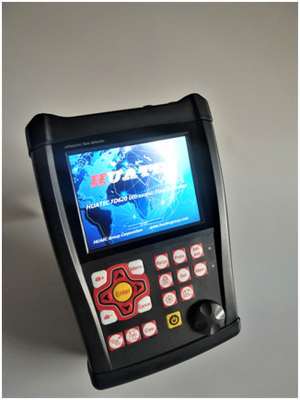

FD620 초고속 실시간 결함 탐지 비디오 녹화 초음파 결함 탐지
★조브 캘리브레이션, 곡선 제작 및 다른 작업은 전체 과정에서 대화 상자에 의해 요청됩니다, 설명서를 읽을 필요가 없습니다
★ 모든 도구는 필요한 것을 포함: DAC, AVG, 색상 Bscan, AWS, 등
★펄스 반복 주파수: 30-3000Hz,정확한 조정,고속 스캔,실실 감지
★ 높은 신호와 노이즈 비율, 명확하고 안정적인 에코, 노이즈 방지 디자인, 어려운 작업 조건에 완벽
★ 10자리 AD, 고속 샘플링은 모든 세부 사항과 함께 더 나은 에코 다이어그램으로 이어집니다. 민감하고 작은 결함을 감지 할 수 있습니다.
★ 크리스탈 투명한 진색 디스플레이. 도움 이 되는 사용자 인터페이스 는 조작 을 훨씬 쉬워 한다.
★ 초고속 실시간 결함 탐지 비디오 녹화. 무제한 USB 데이터 저장.
★ 블루 치아 연결, 모바일 APP 현장 결함 탐지 보고를 생성하고 인쇄를 실현
★ IP65 표준. 합금 + 실리카 젤 케이스, 물과 먼지 단독, 단단하고 영원히 지속. 완화 지원은 모든 각도로 서게합니다.
★ 배터리 는 한 번 충전 으로 15 시간 동안 사용 된다. 각 배터리 에는 자체 충전 제어 장치 가 있어 두 개의 배터리 로 24 시간 동안 작동 할 수 있다.
사양
| 범위 |
0~25000mm, 강철 속도 |
| 물질 속도 |
100~20000m/s |
| 펄스 반복 주파수 |
30~3000Hz |
| 동적 범위 |
≥38dB |
| 선형성 |
수평: +/-0.2% FSW 수직: 2.5% FSH, 증폭기 정확성 +/-1 dB |
| 해결력 |
>40dB (5P14) |
| 감수성 잔해 |
>62dB |
| 거부 (삭제) |
전체 화면 높이의 0~80% |
| 큰 기억력 |
1000 A 그래프, 500 독립 설정, 모든 기준은 자유롭게 입력 할 수 있습니다, 우리는 테스트 블록없이 현장에서 작업 할 수 있습니다 |
| 테스트 모드 |
펄스 에코, 듀얼 요소 및 트루 전송 |
| 탐사기 종류 |
단일 직선, 단일 각, 이중 직선, 이중 각, 통과, 미끄러움, 표면 |
| 게이트 모니터 |
두 개의 독립적인 게이트 전체 스파이 범위에서 제어 |
| 단위 |
인치 또는 밀리미터 |
| 전력 요구 사항 |
AC 메인 100-240 VAC, 50-60 Hz |
| 표시 지연 |
-20 ~ 3400 μs |
| 탐사 지연/제로 오프셋 |
0~99.99μs |
| 힘 |
내부 충전 가능한 리소스 이온 배터리 팩 8000 mAh의 7.2V 등급 디스플레이 밝기에 따라 15시간 명목 작동시간 4시간 전형적인 충전 시간 |
| H×W×D(mm) |
260×175×60 (밀리미터) |
| 작동 온도 |
-10°C ~ 50°C |
| 저장 온도 |
-30°C ~ 50°C |
| 펄스 에너지 |
200V, 300V, 400V, 500V 선택 가능 |
| 수정 |
긍정적인 반파, 부정적인 반파, 전체 파, RF 시스템 |
| 대역폭 (amplifier bandpass) |
0.2~20MHz |
| 게이트 모니터 |
두 개의 독립적인 게이트 전체 스파이 범위에서 제어 |
| 감수성 |
선택 가능한 해상도 0에서 최대 120 dB1, 1.0, 2.0, 6.0 dB |
| 변환기 연결 |
BNC 또는 LEMO |
기능
자동으로 정확한 결함 위치를 표시합니다. 깊이 d, 레벨 p, 거리 s, 진폭,sz dB,ф.
결함 크기: AVG/AVG 또는 DAC를 이용한 자동 결함 크기, 결함 수용 또는 거부의 보고 속도.
변환기의 자동 캘리브레이션 제로 포인트, 각도, 앞 가장자리 및 재료 속도.
에코를 평가하기 위해 DAC와 AVG를 만들고 사용하기에 편리하며 곡선을 수정하고 보상 할 수 있습니다.
메모리 디스크를 연결하면 유닛은 무제한 메모리를 얻을 수 있습니다.
자동으로 테스트 과정의 비디오를 만들고 재생; U 디스크를 사용, 비디오의 길이는 무제한입니다.
컬러 B 스캔
이 단위에는 13개의 국제 표준이 있습니다.
모바일 장치에 블루 텐트 연결을 통해 현장에서 감지 보고서를 생성하고 인쇄합니다. AWS D1.1.
곡선 표면 수정 기능
크랙 높이 측정 기능
확대 게이트:게이트 범위의 전체 화면 너비에 퍼져 있습니다.
자동 증가 기능.
표면: 실시간 A-스캔을 60Hz 업데이트 속도와 A-스캔의 표면으로 동시에 표시합니다.
피크 홀드: 얼어붙은 피크 파형과 라이브 A-스캔을 비교하여 테스트 결과를 쉽게 해석합니다.
스캔 동결: 디스플레이 동결은 파형 및 음향 경로 데이터를 저장합니다.
경보: 비프와 LED.
실시간 시계
에코를 채워
포착지점
게이트 안의 에코 색

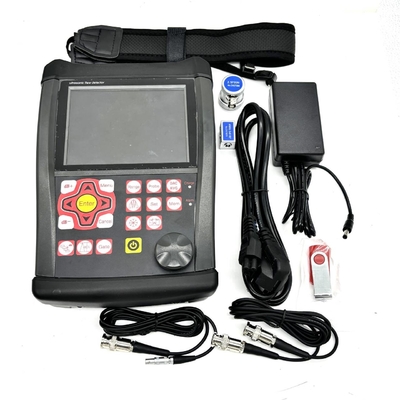

표준 패키지
휴대용 초음파 결함 탐지기 FD620 1
직선 빔 변환기 (4MHz, Φ10) 1
각광선 변환기 (4MHz, 8mm×9mm, 60°) 1
연결 케이블 변환기 (BNC-LEMO 00,또는 선택적으로 LEMO 01-LEMO 00) 1
재충전 가능한 리온 이온 배터리 패키지, 8 Amp 시간 1
전원 공급 장치/충전 장치 1
영어 사용 설명서 1
앱 소프트웨어 1
띠 1
