제품 상세 정보:
|
| Magnetic electrode distance: | 45~225mm | Power cord length (spring wire): | 3m |
|---|---|---|---|
| Temperature rise: | Handle surface temperature ≤40 ° C | Lifting power: | ≥4.5Kg |
| Power supply: | AC：220V/50Hz | ||
| 강조하다: | AC 자기 요크 결함 탐지,휴대용 자기 요크 결함 탐지 |
||

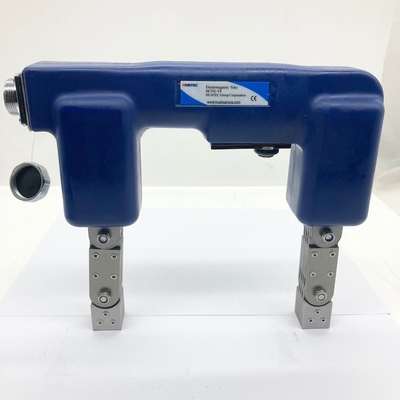

HCDX-Y8 AC 휴대용 요크 자기 요크 결함 탐지기
HCDX-Y8는 우리가 개발한 최신의 AC 요고입니다. 그것은 자기 입자 결함 검출 및 작업 조각의 지역 자기화를 위해 사용됩니다. 기계는 컴팩트하고 내구적입니다.가장 작은 무게와 가장 큰 팽창 중 하나입니다.AC 요크시중에 판매되는 힘 및 기타 지표는 GB/T 15822.3-2005/ISO 9934-3의 요구 사항을 충족합니다.2002, ASME V 및 기타 표준.

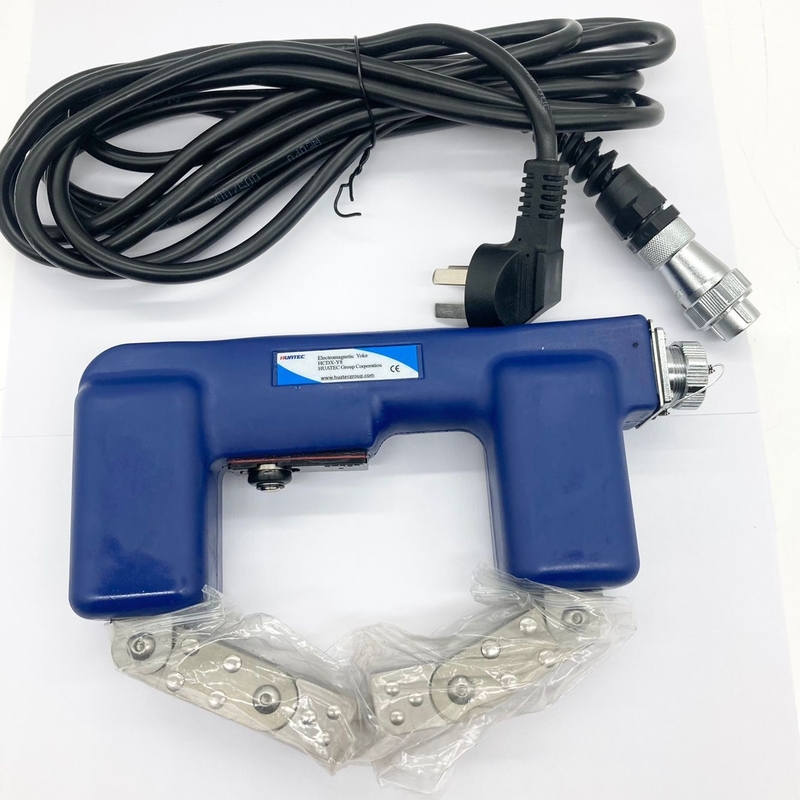

1.기계 구조
| 항목 | 부문 번호 | 항목 | 부문 번호 |
| 1 | 멍에 | 5 | 전력 케이블 |
| 2 | 인덕티브 LED 조명 | 6 | 항공 연결 장치 커버 연결 케이블 |
| (선택용 액세서리) | |||
| 3 | 목발 | 7 | 항공용 결합장치 |
| 4 | 마이크로 스위치 | 8 | AC 전력 케이블 |
2.사용 방법
전원 케이블을 호스트에 연결하고 AC 플러그를 220V 전원 소켓에 연결합니다.
HCDX-Y8의 두 자기극을 검출된 물체의 표면에 배치하고 두 자기극이 검출된 물체와 잘 접촉하도록 특정 압력을 가합니다.버튼을 누르면, 켜기, 자기화 시작, 느슨하게, 자기화 끝. 요크 스위치가 켜면, 자기 파우더는 감지 된 물체의 표면에 적용됩니다.불조광 자석 가루가 적용 될 수 있습니다.).
검사 대면이 너무 넓으면 세로로 자기화되어야 하며 세로 사이의 효과적 부분은 어느 정도 겹쳐야 한다.
이동식 관절을 자석 발 사이에 회전시켜 자석 발 사이의 거리를 45mm에서 225mm 사이로 조절할 수 있습니다.
사용 시 5초를 5초로 줄여야 하며, 4시간 동안 연속적으로 사용할 수 있습니다.
3.기술 매개 변수
3.1멍에
| 항목 | 지표 | 항목 | 지표 | ||
| 멍에 무게 | 2.35Kg | 감수성 | 30/100A 시험 조각이 명확하게 표시됩니다. | ||
| 전원 공급 | AC:220V/50Hz | 들어올림력 | ≥4.5kg | ||
| 전기 전류 | 무부하 | 1.4A | 임시 부하율 | 5초 가동, 5초 가동 중지, 4시간 이상 연속 사용 | |
| 부하 | 1.0A | 온도 상승 | 손잡이 표면 온도 ≤40 °C | ||
| 자기 전극 거리 | 45~225mm | 단열 강도 | >2MΩ | ||
| 전원 케이블 길이 (프링 와이어) | 4m | 자기 발 접촉 표면의 크기 | 20×21mm | ||
사용 전에 전원 케이블과 플러그 손상을 확인하십시오.
사용 중 다른 전기 장비와 밀접한 접촉을 하지 마십시오. 강한 자기장이 시계, 휴대 전화 등에 파괴적인 영향을 미칩니다.
유로를 유도 상태에서 오랫동안 유지하지 마십시오 (예: 용접에 라인을 당겨), 5 초 동안 켜고 5 초 동안 꺼야합니다.
DC 상태에서, 작업이 끝나면 배터리와 자기 요고 사이의 연결 라인을 분리하고 배터리를 시원하고 건조한 곳에 보관해야합니다.햇볕에 노출하는 것은 엄격히 금지되어 있습니다., 그렇지 않으면 폭발 위험이 있습니다 충전 후 전원 공급을 끊어 주십시오.
비가 오면 야외에서 일하지 마세요. 비가 오면 단축 또는 누출이 발생할 수 있습니다.
전원 단말기는 전원 연결을 제외하고는 완전히 방수입니다. 자석 서스펜션을 적용 할 때 주의를 기울여 주시기 바랍니다.
장치가 비정상적 인 소음이나 냄새가 있다면 즉시 전원을 끄십시오.
전력 케이블을 당기는 방법으로 장치를 움직이지 마십시오. 이것은 전력 케이블을 손상시킬 것입니다.
장비가 비정상적 인 경우 허가없이 수리하지 마십시오, 딜러 또는 판매 후 서비스 센터에 직접 문의하십시오.
전력 케이블의 커넥터에 철 먼지가 있는지 확인하십시오. 금속 먼지는 단회로를 일으킬 수 있습니다.
사용 후, 자기극에 있는 자기 분말은 썩지 않고 달라붙지 않도록 청소하고 경직 방지 기름을 적용해야 합니다.
5테이블을 구성
| 이이 | 이름 | 양 |
| 1 | 호스트 | 1 |
| 2 | 220V 전력 케이블 | 1 |
| 3 | 유고띠 | 1 |
| 4 | 요크 등낭 | 1 |
| 5 | 헥스 키 3mm | 1 |
| 6 | 사용 설명서 | 1 |
| 7 | 캘리브레이션 인증서 | 1 |
참고:이 기계는 선택적 충전기, 배터리, 케이블, 선택적 DC 요리로 변환 할 수 있습니다. 선택적 인 인덕션 LED 조명 및 기울기 자기 발.
7품질 보증
우리의 HCDX-Y8 AC 휴대용 멍에를 선택 주셔서 감사합니다, 우리의 회사는 엄격하게 ISO 9001-2008 품질 관리 시스템에 따라.각 장비는 회사의 품질 부서에서 테스트되고 발급됩니다.이 제품은 GB/T 15822.3-2005/ISO 9934-3-2002, ASME V 및 기타 표준의 요구 사항을 충족합니다.
이 제품의 보증 기간은 1 년입니다. 정상적인 사용 하에서 제품의 장애는 회사에서 무료로 수리됩니다. (무료 재료 및 유지 보수 비용),그리고 3년 이내에 유급수급 혜택을 받을 것입니다..
