제품 상세 정보:
|
| Circumferential magnetization current (A): | 5000 | Longitudinal magnetization MMF (AT): | 12000、16000、18000 |
|---|---|---|---|
| Optional coil inner diameter (mm): | 350、400、500 | Optional maximum electrode spacing (mm): | 500、1000、1500、2000、3000 |
| Duty cycle: | ≤30% | ||
| 강조하다: | 첨단 자기 입자 결함 감지기,자기 입자 결함 탐지기,플루오레센스 자기 입자 결함 탐지기 |
||

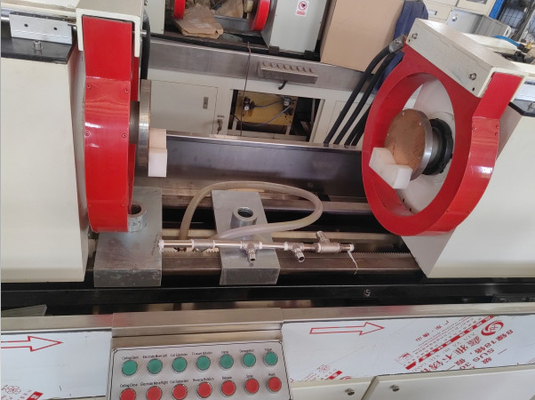

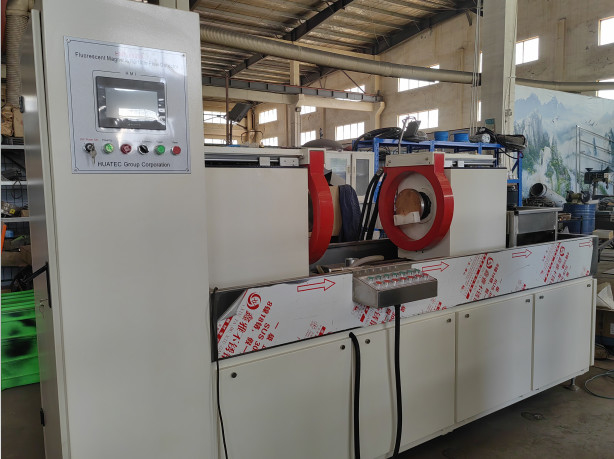

HMP-5000 형광 자기 입자 결함 탐지기
작업 원칙
작업 조각의 결함에서 자기 누출장과 자기 분말 사이의 상호 작용을 이용합니다.그것은 철강 제품의 표면 및 거의 표면 결함 (열열과 같은) 의 투명성 사이의 차이를 활용합니다.소금, 털 라인 등) 과 강철의 자기 투과성, 이러한 재료의 불연속 상태에서 자기장은 자기화 후에 왜곡됩니다.자기 흐름 누출의 일부를 형성하고 자기 누출장을 생성하는, 결함 부위의 자기 누출의 특성을 사용하여 자기 분자를 흡수합니다.따라서 결함 - 자기 표시에 자기 분말 축적을 형성하기 위해 자기 분말을 끌어당기는, 적절한 조명 조건에서 결함 위치와 모양이 적절히 밝혀집니다.
| 기술 매개 변수 | |||
|
전류 이름 |
HWDC/FWDC (선택 사항) |
||
| 회로 자기화 전류 (A) | 5000 | ||
| 길쭉한 자기화 MMF (AT) | 12000,16000,18000,20000 | ||
| 선택적인 코일 내부 지름 (mm) | 350,400,500,600 | ||
| 선택적 최대 전극 간격 (mm) | 1000,1500,2000,3000,5000 | ||
| 주 엔진 | 통합형/스플릿형 (주 엔진과 분리된 제어실) | ||
| 감수성 | A형 시험장치 (30/50,15/50,7/50) 에 명확하게 표시 | ||
| 작업 사이클 | ≤30% | ||
| 제어 모드 | 수동/자동 | ||
| 운영 인터페이스 | 디지털 암페르 미터/터치 스크린 | ||
| 클램프 메커니즘 | 수동/압기 | ||
| 회전 모드 | 수동/전기 | ||
| 꼬리 전극 이동 | 수동/전기 | ||
| AC 자기화 방법 | 둘레, 길쭉, 복합 자석화 | ||
| AC 비자성화 | 자동 붕괴 비자극화 | ||
| 수정 모드 | 반파정 (HWDC) / 전파정 (FWDC) | ||
| AC/DC 자기화 방법 |
AC 둘레 자석화 DC 둘레 자기화, AC 경직 자기화, DC 경직 자기화, AC 둘레 + DC 경직 복합 자기화DC 둘레 + AC 길쭉한 복합 자석화 |
||
| DC 비자극화 | 극저주파 비자극화 | ||
| UV 램프 | 서스펜션 / 핸드 헤드 | ||
| 스프레이 시간 | 3~6초 / 수동 제어 | ||
| 자기화 시간 | 0시클당 0.5~2초 | ||
| 회전 관찰 시간 | 5~10초 | ||
| 비자극화 시간 | 시클당 3~5초 | ||
| 공기 공급 | 0.4-0.8MPa | ||
| 전원 공급 | 3단계 5선, 380V±10%, 50Hz | ||
| 전체 차원 (mm) | 길이: 1.5m + 전극 간격 | ||
| 너비: 2,000높이: 2,200 | |||
적용
그것은 페로마그네틱 작업 조각의 표면 및 표면 근처의 미세 결함을 탐지하기 위해 설계되었습니다 (예: 볼트, 핀, 부싱, 기어, 기어 링, 크랭크 샤프트 등).) 위조로 인한, 소화, 밀링, 피로, 그리고 다른 과정.
준수 표준
자기 입자 결함 탐지기: GB/T 8290 2011
자기 입자 검사를 위한 관찰 조건: GB/T 5097-2020 / ISO 30592012
ASTM 표준: 자기 입자 탐지 방법 ASTM E1444-01
EU/국제 표준: DIN EN ISO 9934-22003
기술 매개 변수
탐지 범위: 지름: 0~260mm, 길이: 1,200mm (변형 가능한 범위: 0~3,000mm)
검출 방법: 형광 또는 비 형광 자기 입자 검출
자석화 방법: 둘레, 경수 및 복합 자석화
전극 간격: 조절 가능한 0~1200mm, 조정 가능한 범위 0~6000mm
클램핑 메커니즘: 수동/공압 클램핑
자석화 전류: 0~6000A
비자극화 효과: 잔류 자석성 <0.3mT
감수성: A1형 표준 시험 조각 (15/50μm) 에 명확하게 표시됩니다.
전원 공급: 3단계 5선 AC 380V 50Hz
표준 구성:
디지털암페미터
보호 커튼 을 가진 반광 어두운 방
켜져 있는 자외선 램프
형광 자기 입자
자석 서스펜션 농도 시험관
마그네토미터
선택적 구성:
반 닫힌 어두운 방
완전히 닫힌 어두운 방
DC 자기화 (HWDC/FWDC)
터치 스크린 제어판
회전 관찰 (수동/전기)
전기적으로 움직이는 꼬리 전극
방화 방지 구리 망 매트
| 모델 | 구성 | 꼬리 전극 이동 | 회전 관찰 | 운영 패널 | |||
| 사용 설명서 | 전기 | 사용 설명서 | 전기 | 디지털 암페미터 | 터치 스크린 | ||
| 경제 | 기본 암실 | √ | √ | √ | |||
| 표준 | 반 닫힌 어두운 방 | √ | √ | √ | |||
| 고급 | 완전히 닫힌 어두운 방 | √ | √ | √ | |||
