HRD-120 통합 내부 및 외부 와이어 로프 결함 선 탐지 기계

HRD-120 통합 내부 및 외부 와이어 로프 결함 선 탐지 기계
HRD-120 통합 내부 및 외부 와이어 로프 결함 선 탐지 기계 HRD-120 통합 내부 및 외부 와이어 로프 결함 선 탐지 기계

큰 이미지 :  HRD-120 통합 내부 및 외부 와이어 로프 결함 선 탐지 기계

제품 상세 정보:
Place of Origin: China
브랜드 이름: HUATEC
인증: CE
Model Number: HRD-120
결제 및 배송 조건:
Minimum Order Quantity: 1 pc
Packaging Details: Carton packing box
Delivery Time: 7-10 working days after receipt of your payment
Payment Terms: T/T,Paypal
Supply Ability: 10sets/Month

HRD-120 통합 내부 및 외부 와이어 로프 결함 선 탐지 기계

설명
diameter range of wire rope: φ1.5-300mm (need to configure different series of specifications sensor) accuracy: 99.99%
allowable repeatability error: ±0.055% allowable error: ± 0.2%
Power supply: 5V from computer battery Ambient temperature: -10℃~40℃
Atmospheric pressure: 86~106Kpa Relative humidity: ≤85%
강조하다:

내부 와이어 로프 결함 탐지 기계

,

외부 와이어 로프 결함 탐지 기계

,

와이어 로프 결함 탐지 기계

HRD-120 통합된 내부 및 외부 철사망 결함 온라인 탐지 기계



제품 개요

온라인유선 탐지내부 및 외부부러진 와이어, 마모, 노화, 변형, 느슨한 가닥, 스키 와이어, 재료 변경 및 기타 결함

◆ 시험 결과 보고서는 여러 산업 의 표준 을 충족 시킬 수 있으며, 부러진 와이어 의 수 와 부러진 와이어 면적 과 총 부러진 와이어 면적 의 비율 을 나타낸다.

◆ 컴퓨터 USB 인터페이스 (케이블) 또는 "자기 Wi-Fi 네트워크" (무선) 를 사용하여 온라인 소리 및 빛 경보 및 실시간 표시 결과와 함께 직접 샘플링 처리 분석.

◆ 센서 원형 구조, 둘레 서라운드, 축 자석화, 배선 로프 순식 자석화 포화 상태.

◆ 센서 는 금속 알루미늄 껍질 을 사용 하여 방수, 먼지, 충격 및 수분 에 저항 하는 기능 을 갖는다.

◆ 안정적 인 동작, 신뢰할 수 있는 성능, 높은 탐지 정확성, 강력한 반 간섭 성능, 정확한 데이터.

◆ 소프트웨어 는 Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 각종 컴퓨터 운영 체제 에 적응 한다

◆ 광산, 케이블 라인, 들어올림 장비, 엘리베이터, 항구 기계, 케이블 브릿지 및 다른 분야 에서 널리 사용 됩니다.



二.시스템 구성 및 모델

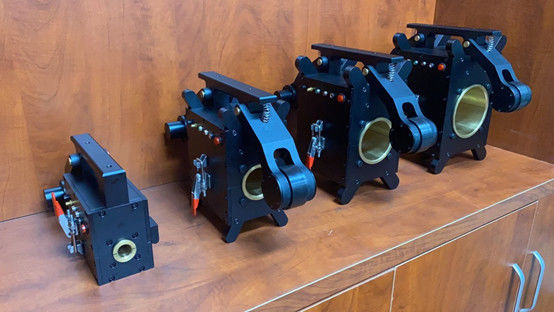

모든 것이 맞춤화되어야합니다: 와이어 로프 결함 탐지 기계 (48mm 작은 - 78mm 중간 - 108mm 큰)

  SN 이름과 모델을 구성합니다 마크
감지 장치 1

• 통합 감지 장치

• 고속 회전성 자극기 • 높은 전도성 신호 집중기

• 디스플레이 홀 자기 민감도 그룹 • 부동 중추 착용 가이드 수갑

• 고 정밀 거리 인코더 • 자동 위치화 휠 롤링 장치

1세트 인코더 포함
2

• 실시간 경보 (디지털에서 아날로그 변환 하이파이)

•AD 아날로그-디지털 변환 모듈 • 자동 소음 거부 모듈

• 결함 경청 및 시각 경보 모듈 • 검출 품질 보증 모듈

•DAQ 플러그 앤 플레이 모드

1세트 Wi-Fi 캡처 포함

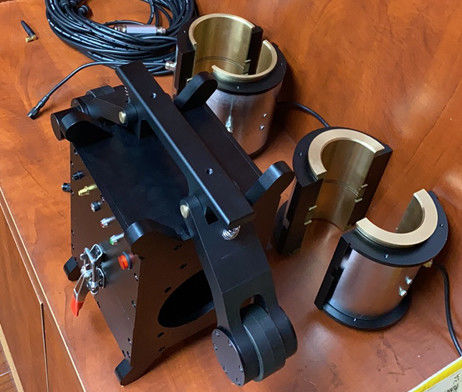

  3 교체할 수 있는 껍질 5 세트 사용자 지정 사양은 별도로 논의됩니다.
처리 장치 4 USB 송신 케이블 1pc 20m 길이의 주문제조
5 Wi-Fi 안테나 2개 하나는 예비 부품
6 V3.0 버전 실시간 신호 처리 소프트웨어 1 세트
7 데이터 수집 컴퓨터 (태블릿 타입) 1 단위 충전기 포함
액세서리 단위 8 맞춤형 기기 케이스 1pc 사용자 정의 당기 막대기 변속기 바퀴
9 모든 것을 하나의 충전기 1pc

빨간색: 충전

녹색: 완전

10 유연한 견인 안전 케이블 1pc 센서 단위용 유연 연결
11 운용 설명서 ( 관련 기술 데이터) 1pc
12 인증서 (보증 카드) 1pc
13 포장 목록 1pc




참고: 1개, 그 중 7개의 태블릿 듀얼 유즈 컴퓨터는 선택 사항입니다 (수요에 따라 추가 비용입니다.)

2, 모든 크기가 요구에 따라 사용자 정의 될 수 있습니다 (그리고 정확하게 사용자 정의 될 수 있습니다 교체 가능한 부리); 48mm + 24mm 교체 가능한 부시와 같은



三기술 핵심 및 법률 자격

1가상 도구: 로프 무한 불확실성. 단지 가상 도구 기술의 적용, 소프트웨어로 전통적인 도구를 대체,컴퓨터로 직접 샘플링 처리하면 발견을 놓치지 않고 잘못된 판단을 할 수 없습니다.마치 영화를 보는 것과 같이, 가닥을 스캔하는 과정 내내, 결과는 정확하고 반복성이 좋습니다.

2세 고정된 도구: 각기 다른 산업에서 철회로 잔재에 대한 국가 표준에 따르면, 이 제품은 전자 자질적, 양적, 위치,철사선 내부 및 외부 부러진 철사의 온라인 파괴적이지 않은 탐지, 경화, 마모, 금속 가로단 면적 변화, 느슨한 나선, 스키 와이어, 변형, 재료 이상 및 기타 결함.

3법적 도구: ASTM1571-2021 미국 표준 및 GB/T21387-2008 국가 표준에 따라.



四기술 지표

전체 시리즈는와이어 로프의 지름 범위:φ1.5-300mm (다른 일련의 스펙트럼 센서를 구성해야 합니다)

센서와 케이블의 상대속도: 0.0-6.0m/s 최고: 0.1-0.5m/s

센서 가이드 수갑과 철 로프 사이의 최적의 간격은 2-4mm이며 허용된 간격은 0-15mm입니다

부러진 와이어 결함 (LF) 검출 능력

질적:정확성단 하나의 중앙화된 부서진 유선의 질적 검출의990.99%

양적: 단 한 장소에서 깨진 케이블의 수가 하나 또는 동등한 뿌리를 잘못 판단 할 수 있습니다.

정확한 비율은 92% 이상 100 번 이상 한 장소에서 깨진 케이블의 숫자를 오류없이 감지 할 때

금속 가로 절단 (LMA) 의 양적 변화율

허용되는 반복성 오류검출 감수성이±0.055%

허용된 오류시험 정밀도 표시 값:± 0.2%

위치 (L) 검출 능력: 검출 길이 표시 값의 비율 오류: ±0.2%

전원 공급:컴퓨터 배터리에서 5V

센서 무게: 일반적인 사양 < 10kg (실제 상황에 따라 맞춤)

실내 온도:-10°C~40°C대기 압력:86~106Kpa 상대 습도:≤85%

HRD-120 통합 내부 및 외부 와이어 로프 결함 선 탐지 기계 0HRD-120 통합 내부 및 외부 와이어 로프 결함 선 탐지 기계 1
