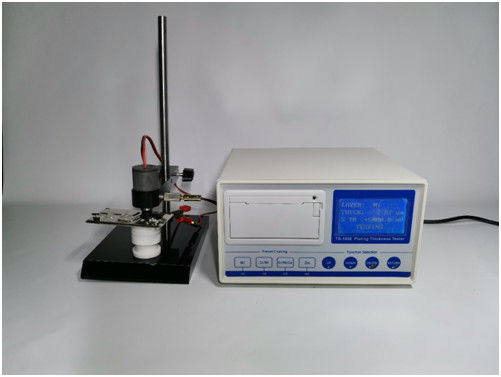

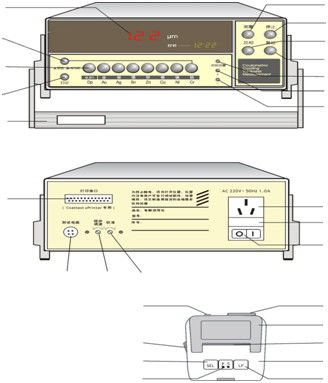

HUATEC TG-100 ECoulometric두께 검사기 금속 코팅 두께 측정기 전해질 두께 측정기 내장 프린터

전해질 용액을 선택하는 방법

전해질 용액 및 퇴적 된 금속과 염기 조합의 지정

단일 계층의 접착 금속을 측정하는 방법

예제: 강철 기판에 흰색 패시베이션을 가진 아연 접착물의 측정, 두께는 10μm입니다.

1. 고무로 측정 대상의 주황 접착 표면에 있는 소화 필름을 지우고
2. 측정 대상의 표면에 수직으로 테스트 헤드를 누르고 누출이 없을 때까지 적절한 압력을 가합니다.
3. 금속 기판에 아연 접착을 조합하기 위해 전해질 용액 A8은 표 2에서 선택됩니다. 셀은 방울기를 사용하여 전해질 용액 2 ml로 채워야합니다.셀은 꽉 채워지지 않을 것입니다.(해결 수치는 세포의 구멍에서 3mm 정도 떨어져 있습니다.)
4. 피피트를 전해질 분해 세포의 바닥에 넣고, 공기 거품을 제거하기 위해 몇 번 더 빨아 넣습니다.전해질 용액이 아연 접착제와 완전히 접촉할 수 있도록 합니다., 믹서기를 주어진 위치로 놓기 전에.
5. Zn 버튼을 누르세요
6. 신호 플러그를 전극의 나사 구멍에 삽입하고 빨간 신호 클립을 접착된 물체에 고정하고 적절한 연결이 이루어졌는지 확인하십시오.
7. 측정 버튼을 누르면, 믹서기가 회전하기 시작하며, 윙윙 소리가 울리는 동안, 측정은 자동으로 중단됩니다. 지표에는 두께 10μm가 표시되었습니다.정지 버튼을 눌러.
8. 인쇄 버튼을 누르면 측정 결과 목록을 얻을 수 있습니다.
9. 믹서기를 들어올리고, 파이펫을 사용하여 사용 된 전해질 용액을 청소하고, 테스트 헤드를 들어올리고, 제품을 제거합니다.
10. 세포와 밀폐의 내부 표면을 씻어내고 지워서 깨끗하게하십시오. 다시 교체하기 전에 산화 물질이 없는지 확인하십시오.

단단한 크롬 접착을 측정하는 방법

예제: 강철 기판에 단단한 크롬 접착제의 측정, 단단한 크롬 접착제의 두께는 35μm입니다.

1. 측정 대상의 크롬 접착 표면에 있는 비활성화 필름을 고무로 닦아 버리십시오.
2. 시험 머리는 측정 대상의 수직으로 누르고, 누출이 없을 때까지 적절한 압력을 가합니다.
3. 전해질 용액 A2는 표 2에서 선택되며, 셀은 방울기를 사용하여 전해질 용액 2 ml로 채워져야 합니다. 셀은 완전히 채워지지 않습니다.(용액 수치는 세포의 구멍에서 약 3mm입니다.)
4. 피펫을 전기분석 세포 밑에 넣고, 공기 거품을 제거하기 위해 수차례 빨아 넣습니다.전해질 용액이 크롬 접착제와 완전히 접촉할 수 있도록 합니다..

참고: 크롬 접착을 측정할 때 섞기기를 배치하는 것은 요구 사항이 아닙니다.

5. Cr 선택 버튼 및 Cr 측정 버튼의 접착을 압축하십시오. (Cr 선택 버튼의 접착: --- 장식 크롬을 측정 --- 단단한 크롬을 측정)
6. 신호 플러그를 전극의 나사 구멍에 삽입하고 빨간 신호 클립을 접착된 물체에 고정하고 적절한 연결이 이루어졌는지 확인하십시오.
7. 측정 버튼을 누르면, 믹서기가 회전하기 시작합니다.15μm의 두께가 표시되면 중지 버튼을 누르면 인쇄 버튼을 누르십시오 (그렇지 않으면 검사기가 정상적으로 작동 할 수 없습니다), 전해질 용액을 갱신하고 다시 측정 버튼을 누르십시오.단단한 크로미엄 접착기의 두께를 기록.
8. 사용 된 전해질 용액을 파이펫을 사용하여 청소합니다. 테스트 머리가 올라갑니다. 기구를 제거하십시오.
9. 셀과 가스켓의 내부 표면을 물에 씻어 닦아 닦아야 합니다. 다시 교체하기 전에 산화물질이 없는지 확인하십시오.

다층 접시를 측정하는 방법

예제: 구리로 구성된 다층 퇴적물의 두께 측정철강 기판에 니켈 및 크롬 접착. 부품 층의 두께는 크롬 0.4μm, 니켈 14μm, 구리 10μm입니다.

1. 고무를 사용하여 측정 대상의 접착 표면의 소화 필름을 씻어
2. 시험 머리는 측정 대상의 수직으로 누르고, 누출이 없을 때까지 적절한 압력을 가합니다.
3. 전해질 용액 A2는 표 2에서 선택되며, 셀은 방울기를 사용하여 전해질 용액 2 ml로 채워져야 합니다. 셀은 완전히 채워지지 않습니다.(용액 수치는 세포의 구멍에서 약 3mm입니다.)
4. 피펫을 전기분석 세포 밑에 넣고, 공기 거품을 제거하기 위해 수차례 빨아 넣습니다.전해질 용액이 크롬 접착제와 완전히 접촉할 수 있도록 합니다..

참고: 크롬 접착을 측정할 때 섞기기를 배치하는 것은 요구 사항이 아닙니다.

5. T & Cr 측정 버튼을 누르십시오.
6. 신호 플러그를 전극의 나사 구멍에 삽입하고 빨간 신호 클립을 접착된 물체에 고정하고 적절한 연결이 이루어졌는지 확인하십시오.
7. 측정 버튼을 누르면, 믹서기가 회전 시작, 윙윙 울리는 동안, 측정은 자동으로 중지됩니다, 0.4μm 두께가 표시 표시되었습니다,측정 버튼을 1~2번 다시 누르면스톱 버튼을 누르기 전에 울림. 크롬 접착제의 두께를 기록하십시오 (측정 값은 첫 번째 울림에서 얻은 값에 기초합니다).
8. 사용 된 전해질 용액을 세포 모퉁이를 올리지 않고 파이펫을 사용하여 청소합니다.셀을 2ml의 A5 전해질 용액으로 채우기 전에 디온화 물로 1~2번 닦는다 (표 2 참조), 구리 기판에 니켈 접착을위한 전해질 용액 A5), 그리고 믹서기를 전달 위치에 배치합니다.
9. 위와 같이 단계 7을 반복하여 니켈 접착의 두께 14μm를 기록합니다.

10. 위와 같이 단계 7, 8을 반복하고 구리 접착물의 10μm 두께를 기록합니다.
11. 사용 된 전해질 용액을 파이펫을 사용하여 청소합니다. 테스트 머리가 올라갑니다. 기구를 제거하십시오.
12. 세포와 밀폐의 내부 표면을 씻어내고 지워서 깨끗하게하십시오. 다시 교체하기 전에 산화 물질이 없는지 확인하십시오.

전해질 용액의 조화법과 제조법

요구 사항: 전해질 용액은 화학물질의 분석 순수분과 증류된 물에서 준비해야합니다.

특징

• 가전 금속의 단일 계층의 두께를 측정 할 수 있습니다.
• 미리 설정된 표준 접착 유형은: 장식 크롬, 단단한 크롬, 니켈, 구리 (철 또는 비금속 기판에 구리), 아연, 아연, 은, 금 8 접착 유형.당신은 다른 접착 유형을 테스트하고 싶다면예를 들어, 전류 없는 니켈을 테스트해야 하는 경우 (고객은 은을 테스트하지 않을 수 있습니다), 당신은 전류 없는 니켈으로 은을 변경할 수 있습니다.
• 다층 전압 코팅의 개별 층의 두께를 측정할 수 있습니다.
• 플라스틱과 같은 비전도 물질에 가연 코팅의 두께를 측정할 수 있습니다.
• 디지털 디스플레이는 소수법으로 측정된 두께를 쉽고 정확하게 직접적으로 읽을 수 있습니다.
• 소형 프린터로 장착, 자동으로 표면 종류, 두께 및 테스트 시간을 인쇄 할 수 있습니다.
• 잠재적인 차이는 측정할 수 없습니다.
• ISO 사양에 따른 표준 시험 절차에 따라 사용하도록 설계

스펙

모델: TG-100E

전원 공급원: AC 220V±10%, 50~60Hz

전력 소비: 25W 이상

전체 무게: 약 9kg

패키지 크기: 시험체용 370×440×230mm

측정 범위: 050μm 오류: ≤±10%

자세한 목록:

TG-100E 시험체 1

잠재적 테스트 스탠드 1

잠재적 변환기 1의 신호 케이블

전기분석전지 1

가스켓 1

전해질 용액 A2, A4, A5, A8 1

고무 1

2 분량 병

Nipper 1

지침, 보증 카드 1

검사 전 측정

1.테스트 장치, 테스트 스탠드 및 화학 물질의 스탠드를 작업 책상 위에 평평하고 똑바로 배치하십시오.

2. 전원 공급이 AC 220V인지 확인해
3. 케이블을 사용하여 테스트 테이블에 테스트 장치를 연결합니다.
4. 선택 플래팅 버튼을 누르고, 신호 플러그의 터미널에 신호 클립을 단축, 전원 스위치를 켜고 다음 측정 버튼을 누르십시오.믹서기는 회전하고 표시되는 계산을 시작해야 합니다. 신호 클립과 신호 플러그의 단말기 사이의 연결 라인을 분리, 테스트자는 즉시 셀 및 알람을 중지해야합니다.따라서 테스트자의 상태는 정상으로 간주 될 수 있습니다..
