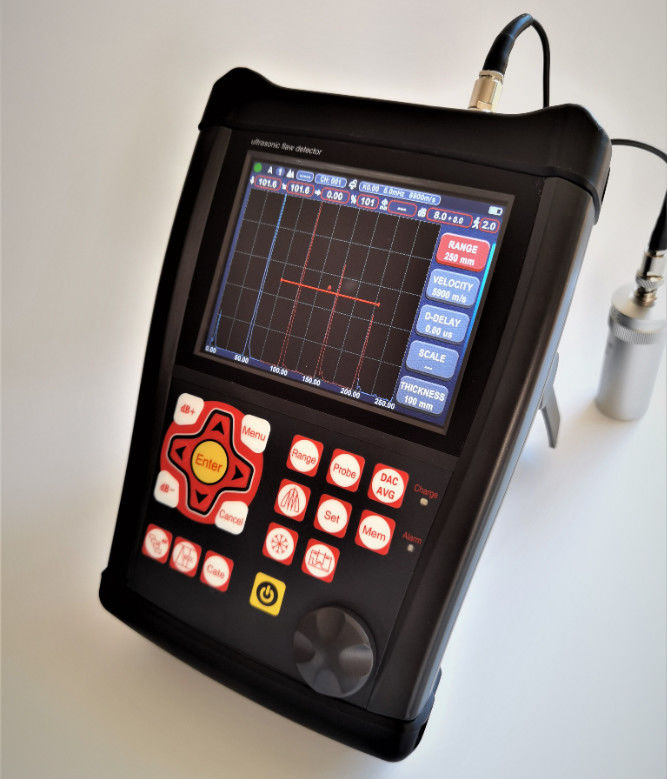

FD630 고효율 초음파 결함 탐지기 TOFD 탐지 두께 검사

사양

범위: 0~15000mm,강속으로

재료 속도:100~20000m/s

펄스 반복 주파수: 10~0000Hz

동적 범위:≥38dB

선형성: 수평: +/-0.2% FSW, 수직: 0.25% FSH, 증폭기 정확성 +/-1 dB.

해상도:> 40dB (5P14)

감수성 잔류:>66dB

거부 (소멸): 전체 화면 높이의 0~80%

500 독립 설정, 어떤 기준도 자유롭게 입력할 수 있습니다, 우리는 테스트 블록 없이 현장에서 작업 할 수 있습니다;

1000A 그래프의 큰 메모리

테스트 모드: 펄스 에코, 듀얼 일러먼트 및 트루-트랜스미션

탐사형: 단 직선, 단 각, 단 직선, 단 각

게이트 모니터: 전체 스파이 범위에서 제어 할 수있는 두 개의 독립적인 게이트

단위: 인치 또는 밀리미터

전력 요구: AC 메인 100-240 VAC, 50-60 Hz

디스플레이 지연: -20 ~ 3400 μs

탐사 지연 / 제로 오프셋: 0 ~ 99.99μs

내부 충전 가능한 리소스 이온 배터리 팩 8000 mAh의 7.2V 등급

디스플레이 밝기에 따라 15시간 명목 작동시간

4시간 전형적인 충전 시간

H×W×D(mm):260×175×60 (mm)

무게:10.2kg

작동 온도: -10°C ~ 50°C

저장 온도: -30°C ~ 50°C

펄스 에너지: 200V, 300V, 400V, 500V 선택 가능

수정: 긍정적 반파, 부정적 반파, 전체 파, RF 시스템

대역폭 (강장기 대역폭 ): 0.1~300MHz

게이트 모니터: 전체 스파이 범위에서 제어 할 수있는 두 개의 독립적인 게이트

감도: 선택 가능한 해상도 0에서 최대 120 dB1, 1.0, 2.06.0 dB

변압기 연결: BNC 또는 LEMO

기능

자동으로 정확한 결함 위치를 표시합니다. 깊이 d, 레벨 p, 거리 s, 진폭,sz dB,ф.

결함 크기: AVG/AVG 또는 DAC를 이용한 자동 결함 크기, 결함 수용 또는 거부의 보고 속도.

변환기의 자동 캘리브레이션 제로 포인트, 각도, 앞 가장자리 및 재료 속도.

에코를 평가하기 위해 DAC와 AVG를 만들고 사용하기에 편리하며 곡선을 수정하고 보상 할 수 있습니다.

U-디스크를 연결하면 유닛은 무제한 메모리를 얻을 수 있습니다.

자동으로 테스트 프로세스 및 재생의 비디오를 만들; 사용, 비디오의 길이는 무제한입니다.

컬러 B 스캔

TOFD.

용접 도표

이 단위에는 15개의 표준이 있습니다.

모바일 장치에 블루 텐트 연결을 통해 현장에서 감지 보고서를 생성하고 인쇄합니다. AWS D1.1.

곡선 표면 수정 기능

크랙 높이 측정 기능

확대 게이트:게이트 범위의 전체 화면 너비에 대한 확산.

자동 증가 기능.

커버: 실시간 A 스캔의 60 Hz 업데이트 속도와 A 스캔의 커버의 동시에 표시

표시.

피크 홀드: 얼어붙은 피크 파형과 라이브 A-스캔을 비교하여 테스트 결과를 쉽게 해석합니다.

스캔 동결: 디스플레이 동결은 파형 및 음향 경로 데이터를 저장합니다.

경보: 비프와 LED.

실시간 시계

에코를 채워

포착지점

게이트 안의 에코 색

기본 도구 패키지

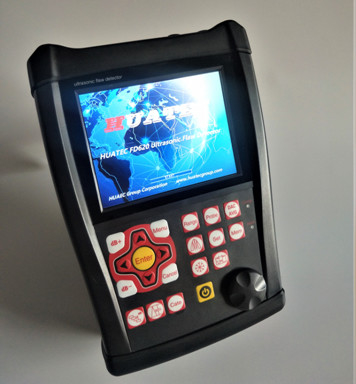

휴대용 초음파 결함 탐지기

직선 빔 변환기 (2.5MHz, Φ20)

각광선 변환기 (4MHz, 8mm×9mm, 60°)

연결 케이블 변환기 (Q9-C5, 또는 선택적으로 C9-C5)

재충전 가능한 리온 이온 배터리 패키지, 7.8 Amp 시간

전원 공급 장치/충전 장치

영문 사용 설명서

앱 소프트웨어

띠
