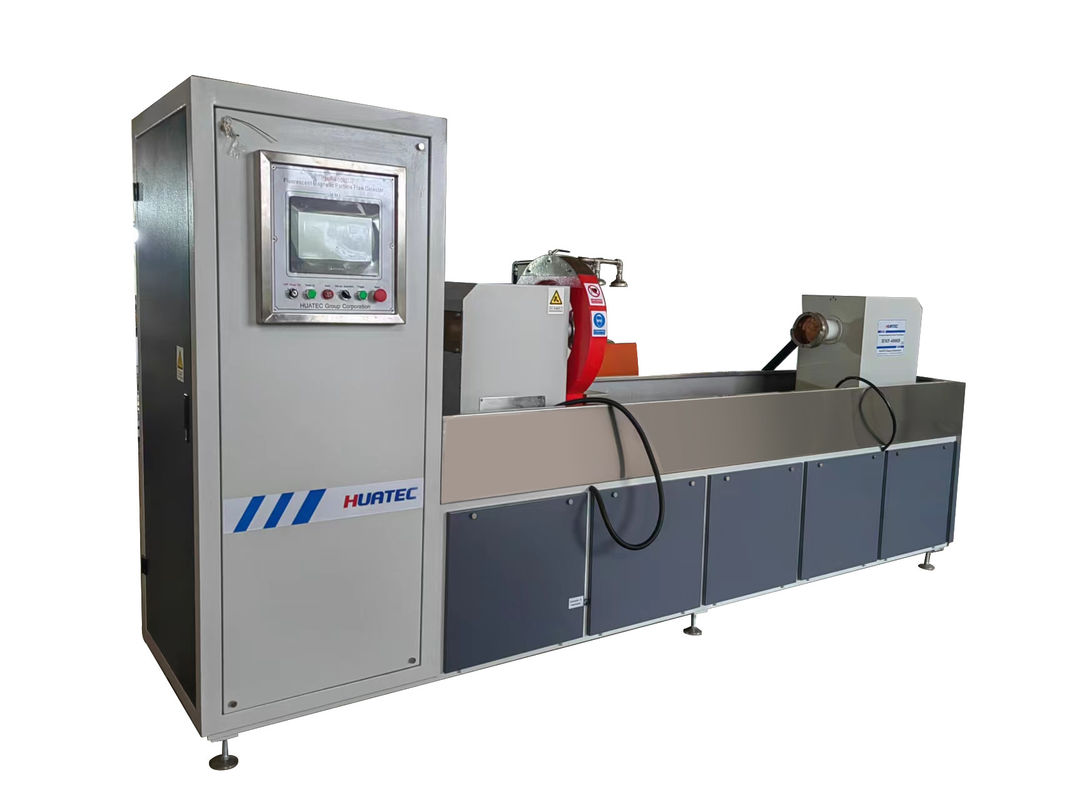

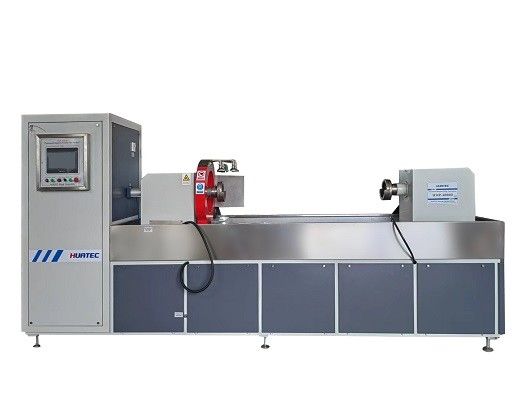

HMP-4000D 고밀도의 자기 입자 결함 탐지기

HMP-4000D 고정밀 자분 탐상기

1. 장치 구성 요소 설명

1.1 일반 장치 정보

본 장비는 단일 기계로, 수동 로딩 및 언로딩 방식이며, 로드 클램핑, 복합 자화 기술을 채택합니다. 우측 전극은 공압 클램핑 방식으로, 클램핑 스트로크는 0-50mm이며, 자동 감쇠 탈자, 자동 분사, 자분 현탁액 회수, 교반 및 여과 기능을 갖추고 있습니다. 자화율 A 등급 2호 (30/100) 시험편이 명확하게 표시됩니다.

장비의 주요 구성 요소는 다음과 같습니다: 클램핑 시스템, 자화 전원 공급 장치 시스템, 전기 제어 시스템, 자분 현탁액 분사 교반 및 여과 회수 시스템, 흑광등, 암실, 탈자 시스템 등입니다.

1.2 클램핑 시스템:

1.2.1, 장비는 수평 클램핑 메커니즘을 설계했으며, 클램핑 스트로크는 0-1500mm로, 길이 1500mm, 외경 250mm 이내의 작업물 검사 요구 사항을 충족할 수 있습니다. 종자 자화 코일은 두 개이며, 각각 측면에 하나씩 있으며, 실린더에 의해 구동되고 이동하여 장축 부품의 자화 효과를 향상시킬 수 있습니다.

1.2.2. 본 장비는 특수 맨드릴-로드 방식을 채택하여 로드 방식을 통해 작업물의 환상 자화를 수행하고, 내외부 표면에 존재할 수 있는 다양한 방사상 미세 균열을 검사합니다. 작업물의 종자 자화는 코일 방식을 통해 수행되며, 작업물 표면에 존재할 수 있는 다양한 환상 미세 균열을 검사합니다.

1.2.3, 장비 클램핑 요구 사항을 충족하기 위해 작업물의 정확한 위치를 보장하기 위해, 장비는 중앙 높이 조절 장치를 설계했습니다.

1.2.4, 환상 및 종자 자화는 각각 수행될 수 있으며, 작업물의 내외부 표면에 존재할 수 있는 다양한 횡방향 및 종방향 균열을 각각 검사할 수 있습니다. 작업물의 복합 (동시) 자화도 동시에 수행될 수 있으며, 작업물의 내외부 표면에 존재할 수 있는 다양한 미세 결함을 한 번에 종합적으로 검사할 수 있습니다.

1.2.5, 작업대 앞쪽에 작업 플랫폼이 설계되어 있어 로딩 및 언로딩 작업이 편리합니다.

1.3 자화 전원 제어 시스템:

본 장비는 AC 자화 모드를 채택하며, 환상 및 종자 방향에 각각 독립적인 두 세트의 자화 전원 공급 장치가 있으며, 두 개의 주요 변압기가 각각 자화 전류를 공급합니다. 제어 모듈 컨버터 기술을 사용하여 회로 전류의 크기를 제어하고, 절연 전압을 전극 및 요크 코일로 보냅니다. 전류 크기는 연속적으로 조절 가능하며, 해당 계기가 설정되어 작업물이 지정된 자화 강도를 얻도록 합니다. 전원 차단 위상 제어 기능이 있어 안정적인 잔류 자기를 유지하며, 잔류 자기 방식 결함 검사에 사용할 수 있습니다.

1.4 전기 제어 시스템 (터치 스크린은 선택 사항이며, 다음은 터치 스크린 선택과 관련된 * 번호 포함):

1) 전기 제어 시스템은 PLC에 의해 제어되며, 제어 모듈 및 보호 장치, 전류 조절 트리거 장치, 전류계, 제어 버튼 및 표시등, 모터, 실린더, 듀얼 커플링, 솔레노이드 밸브, 에어 스위치, 중간 릴레이 및 기타 제어 장치를 포함합니다.

2) 양 당사자 간의 협의를 통해 확인된 바와 같이, 본 장비는 전기-기계 통합 설계를 채택하며, 전력 분배 제어 상자는 장비 후면에 위치합니다. 기본 전원 차단 작업은 캐비닛 표면에서 수행되며, 캐비닛 문에는 도어 잠금 장치, 방진, 여과, 공기 냉각 시스템 등이 설치됩니다. 공급업체는 기계 및 전기 통합의 전기 안전 및 유지 보수를 보장해야 합니다.

3) 자동 작동 외에도, 장비에는 다양한 기능에 대한 수동 기능 키가 장착되어 있어 수동으로 실현할 수 있습니다: 작업물 클램핑 (공압), 분사, 자화, 작업물 풀림 (공압) 및 기타 동작.

4) 환상 및 종자 회로 기판은 범용으로 사용할 수 있습니다.

5) 자화 시간 및 자화 간격은 조절 가능합니다.

6) 풋 스위치가 장착되어 있으며, 자동 프로그램 시작은 "자동 시작" 버튼 또는 풋 스위치로 제어할 수 있습니다.

7) 장비 쉘은 안정적으로 접지되며, 전체 기계의 절연 저항은 ≥2MΩ 입니다.

8) 장비는 완벽한 보안 보호 및 경보 기능을 갖추고 있습니다.

*9) 터치 스크린을 사용하여 전류를 사전 설정하면, 전류를 사전 설정하고 자동으로 추적할 수 있으며, 오차 값은 5%를 초과하지 않습니다.

*10) 전류가 비정상이거나 누락된 경우 자동 경보 및 경고 표시.

*11) 30개 그룹의 자화 공정 저장 기능이 있으며, 환상 및 종자는 별도로 저장할 수 있습니다.

12) 합작 회사 Omron PLC, 이탈리아 ST, STM 또는 국내 유명 브랜드 Chint 부품을 사용하여 전체 기계의 품질을 보장합니다.

*13) 작업자 비밀번호 권한 기능이 있어, 해당 권한이 없는 인원이 장비를 수정하거나 작동할 수 없도록 합니다.

1.5 자분 현탁액 분사 혼합 및 여과 회수 시스템:

1) 자분 현탁액 분사 혼합 및 여과 회수 시스템은 주로 다음과 같이 구성됩니다: 액체 수집 탱크, 액체 저장 탱크, 분사 펌프, 혼합 펌프, 필터 스크린, 파이프라인 등

2) 자분 현탁액은 액체 저장 탱크에 보관됩니다. 분사 후 막힘을 방지하기 위해 여과 장치가 장착되어 있습니다. 여과 장치는 자분 현탁액 깊숙이 위치하여 필터 장치가 막히거나 분사 펌프가 손상되는 것을 방지해야 합니다. 액체 저장 상자에는 자동 교반 장치가 제공됩니다.

3) 자분 현탁액은 여러 개의 분사 노즐을 통해 동시에 분사되어 작업물이 완전히 젖도록 합니다.

4) 자분 현탁액 역류로 인한 거품 형성을 방지하기 위해 자분 현탁액 분사 파이프라인에 체크 밸브가 설계되었습니다.

5) 자분 현탁액의 각 분사 헤드는 열고 닫기 편리해야 하며, 분사 위치, 유량 및 압력은 조절 가능해야 합니다.

6) 기계 전면에 수동 분사 건이 장착되어 있습니다.

7) 자분 현탁액은 장비 외부로 분사되거나 누출되지 않아야 합니다.

1.6 흑광등:

1.6.1, 형광 장치는 고강도 DG-6K LED 흑광등을 채택합니다.

1.6.2. 암실 상부 자화 스테이션 앞에 고정 및 매달아 작업물 자화 완료 후 견인기에 의해 구동되는 부품의 회전 및 관찰을 용이하게 합니다.

1.6.3, 자외선 조도: 조도는 6000 uw/cm2 이상이어야 하며, 수명은 10000시간 이상이어야 합니다.

1.6.4, 1000mm 부품을 완전히 커버할 수 있습니다.

1.7 암실 (조명 및 배기 시스템)

1) 암실의 좌, 우, 상, 후면은 베드 크기에 따라 고품질 강판으로 밀폐되며, 동시에 유지 보수를 용이하게 하기 위해 개폐 가능한 보호 도어 타입을 채택합니다. 전면은 650mm 확장되며, 빛을 차단하기 위해 암막 커튼을 채택합니다. 암막 커튼은 고품질 검은색 암막 커튼을 채택합니다.

2) 조명 시스템은 형광등이며, 작업 조명을 충족시키기 위해 암실 상부 내부에 고정됩니다.

3) 외부 빛 차단에 영향을 주지 않고 공기 순환을 보장하기 위해 암실에 배기 팬을 설치합니다.

4) 암실은 분체 도장 처리를 채택하며, 전체 암실은 컴팩트한 구조와 아름다운 외관을 갖습니다.

1.8 자동 탈자 시스템:

탈자 시스템은 자화의 원래 위치이며, 감쇠 탈자를 수행하며, 잔류 자기는 0.2mT 이하입니다.

1.9 기타

1) 무상 공급: 공급 범위 참조.

2) 장비의 설계 및 제조는 JB/T8290-2011 "자분 탐상기" 표준을 충족해야 하며, 자분 탐상 기술 조건을 충족해야 합니다.

2. 부속품

3. 장비의 주요 기술 매개변수

# 환상 자화 전류: AC 전원 차단 위상 제어 기능이 있는 0-4000A 연속 조절 가능

# 종자 자화 전위: AC 전원 차단 위상 제어 기능이 있는 0- (3000A*6T) 18000AT 연속 조절 가능

# 탈자 효과: AC 감쇠 탈자, 잔류 자기 ≤0.2mT

# 자화 모드: 환상 자화, 종자 자화, 환상-종자 복합 자화; 종자 전류 오차율 ≤±5%; 코일 매개변수: 2*3T, 내경 350mm;

# 감도: 공정 사양 JB/6065-92 "자분 탐상기 표준 시험편"에 따라, A 등급 감도 시험편 2호 (30/100) 전체 원형 및 십자 모양이 명확하게 표시됩니다.

# 클램핑 스트로크: 0 mm-1500 mm

 # 치수: 3900mm×1590mm× 2200mm

장비 외관 및 도색

외관 분체 도장 색상: RAL7035, 구매 부품은 원색 유지 가능.
