제품 상세 정보:
|
| 자기 전극 거리: | 45 ~ 225mm | 전원 코드 길이(스프링 와이어): | 3m |
|---|---|---|---|
| 온도 상승: | 핸들 표면 온도 ≤40 ° C | 들어 올리는 힘: | ≥4.5Kg |
| 전원공급장치: | 교류：220V/50Hz | ||
| 강조하다: | 다재다능 한 자기 요크 결함 탐지 장치,AC 자기 요크 결함 감지기,자기 요크 결함 탐지기 휴대용 |
||

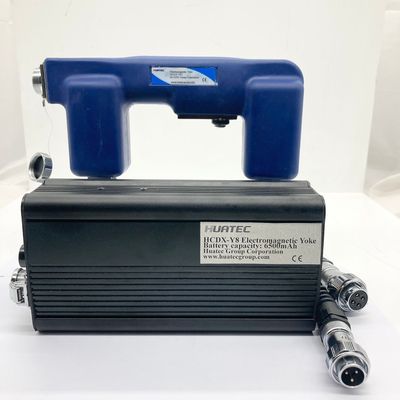

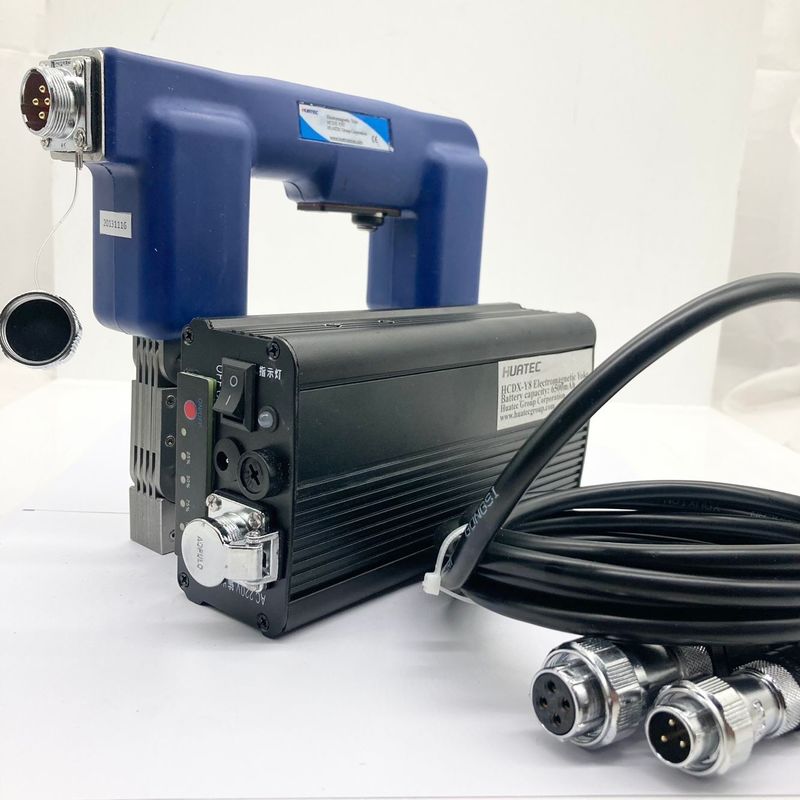

HCDX-Y8T AC 휴대용 요크 자분탐상기
HCDX—Y8T는 본사에서 개발한 최신 AC 휴대용 요크로, 휴대용 AC 전원 공급 장치를 갖추어 전원 공급의 제약을 벗어나 현장 작업에 편리합니다. 이는 자분탐상 및 공작물의 국부 자화에 사용됩니다. 이 기기는 소형이며 내구성이 뛰어나며, 인상력 및 기타 지표는 GB/T 15822.3-2005/ISO 9934-3-2002, ASME V 및 기타 표준의 요구 사항을 충족합니다.
특수 AC 휴대용 전원 공급 장치는 첨단 기술을 채택하여 표준 AC220V/50HZ 전원을 출력하며, 지능형 IC 제어를 채택합니다. 기기의 출력 파형은 순수한 정현파이며, 매우 완벽한 보호 기능(출력 과부하 보호, 출력 과전류 보호, 출력 단락 보호, 배터리 고전압 보호, 배터리 저전압 보호, 고온 보호 포함)을 갖추고 있습니다. 특수 전원 공급 장치는 대용량 고성능 수입 리튬을 사용하여 긴 수명을 제공합니다.
기기의 주요 특징
휴대용 AC 전원 공급 장치로 현장 작업이 용이합니다.
가볍고 작으며 편리합니다.
넓은 범위, 두 개의 이동식 조인트, 유연한 조정.
작은 작동 전류, 낮은 발열.
2. 기기 구조
| 품목 | 부품 번호 | 품목 | 부품 번호 |
| 1 | 요크 | 6 | 항공 커넥터 커버 연결 케이블 |
| 2 | 유도 LED 조명 | 7 | 항공 커넥터 커버 연결 케이블 |
| (선택적 액세서리) | |||
| 3 | 요크 발 | 8 | 전원 케이블 |
| 4 | 마이크로 스위치 | 9 | 충전기 |
| 5 | 전원선 항공 커넥터 | 10 | 휴대용 전원 공급 장치 |
3. 사용 방법
전용 AC 휴대용 전원 공급 장치를 요크에 연결합니다.
휴대용 전원 공급 장치의 스위치를 켜고 시작 버튼 스위치를 누른 후 버튼 표시등이 빨간색으로 켜질 때까지 몇 초 동안 기다리면 작업할 수 있습니다. 사용 후 전원 스위치를 끕니다.
HCDX-Y8T의 두 자극을 감지 대상 표면에 놓고 두 자극이 감지 대상과 잘 접촉하도록 특정 압력을 가합니다. 버튼 스위치를 누르고 켜고 자화를 시작하고 풀면 자화가 종료됩니다. 요크 스위치를 켜면 자분말을 감지 대상 표면에 도포합니다(건조, 습식, 형광 자분말을 도포할 수 있습니다).
테스트 표면이 너무 넓으면 분할 자화해야 하며, 세그먼트 간의 유효 부분은 특정 중첩을 가져야 합니다.
자석 발 사이의 이동식 조인트를 회전시키면 자석 발 사이의 거리를 45mm에서 225mm 사이로 조정할 수 있습니다.
사용 시 5초 동안 통과하고 5초 동안 끊어야 하며 3시간 동안 연속적으로 사용할 수 있습니다.
AC 휴대용 전원 충전: 충전하기 전에 휴대용 전원 스위치를 끕니다. 부저가 울리면 전원이 부족하다는 의미이므로 제때 충전해야 합니다. AC 휴대용 전원 공급 장치는 매번 6~8시간 동안 충전되며, 충전기의 표시등이 빨간색에서 녹색으로 바뀌면 전원이 가득 찼다는 의미이며, 완전 충전 시 3시간 동안 사용할 수 있습니다. 표시등이 빨간색으로 켜져 있으면 장치에 결함이 있는 것입니다.
4. 기술 매개변수
4.1 요크
| 품목 | 지표 | 품목 | 지표 | ||
| 요크 무게 | 2.35Kg | 감도 | 30/100A 테스트 조각이 명확하게 표시됨 | ||
| 전원 공급 장치 | AC:220V/50Hz | 인상력 | ≥4.5Kg | ||
| 전류 | 무부하 | 1.4A | 임시 부하율 | 5초 켜짐, 5초 꺼짐, 3시간 이상 연속 사용 | |
| 부하 | 1.0A | 온도 상승 | 핸들 표면 온도 ≤40 ° C | ||
| 자극 거리 | 45~225mm | 절연 강도 | >2MΩ | ||
| 전원 코드 길이(스프링 와이어) | 3m | 자석 발 접촉면 크기 | 20×21mm | ||
4.2 AC 휴대용 전원 공급 장치
| 품목 | 지표 | 품목 | 지표 |
| 전원 공급 장치 무게 | 973g | 충전 시간 | 4시간 |
| 출력 전원 공급 장치 | AC:220V/50Hz | 지속 시간 | 4시간 |
사용하기 전에 전원 코드와 플러그가 손상되었는지 확인하십시오.
사용 중에는 다른 전기 장비와 가까이 하지 마십시오. 강한 자기장은 시계, 휴대폰 등에 파괴적입니다.
전도 상태에서 요크를 오랫동안 끌지 마십시오(예: 용접부에 끌기). 5초 동안 켜고 5초 동안 꺼야 합니다.
비가 오는 날씨에는 실외에서 작업하지 마십시오. 비는 단락 또는 누전을 유발합니다.
장치에서 이상한 소음과 냄새가 나면 즉시 전원을 끄십시오.
전원 코드를 잡아당겨 장치를 이동하지 마십시오. 그러면 전원 코드가 손상됩니다.
AC 휴대용 전원 공급 장치를 오랫동안 사용하지 않을 경우, 리튬 배터리를 활성 상태로 유지하기 위해 제때 충전해야 합니다. 충전하기 전에 휴대용 전원 스위치를 끄는 것을 잊지 마십시오.
6. 구성표
| 품목 | 이름 | 수량 |
| 1 | 호스트 | 1 |
| 2 | 5 코어 전원 케이블 | 1 |
| 3 | 요크 스트랩 | 1 |
| 4 | 요크 백팩 | 1 |
| 5 | 육각 렌치 3mm | 1 |
| 6 | AC 휴대용 전원 공급 장치 | 1 |
| 7 | 충전기 | 1 |
| 8 | 전원 팩 | 1 |
| 9 | 사용 설명서 | 1 |
| 10 | 적합성 증명서 | 1 |
| 11 | 계측기 컨테이너 | 1 |
