제품 상세 정보:
|
| Product name: | Roughness and Contour Tester | Model: | SRT-680G |
|---|---|---|---|
| 측정 정확도: | X 축 200mm | Residual value noise: | ≤0.005μm |
| 힘: | AC 220V ± 10% 50Hz | Meas. Speed: | 0.02mm to 4.0mm/s |

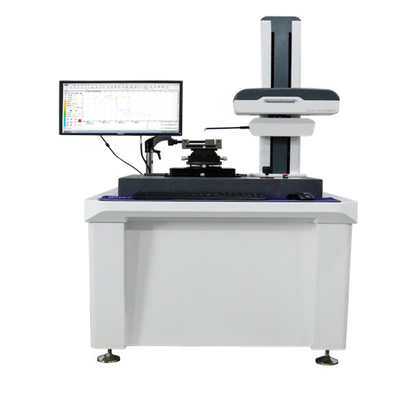

SRT-680G 거칠성 및 윤곽 검사기
측정 원칙
● 카르테시안 좌표, 스틸러스 콘택트
● 고 정밀 공기 떠있는 안내 레일 X 방향의 선형 이동 정확성을 보장하기 위해 X 좌표의 측정 데이터로
● 각종 정밀 기계 부품의 프로파일을 측정하기 위해 Z 좌표의 신호를 얻기 위해 높은 정밀 디지털 센서
● 측정 자료 를 처리 하기 위해 컴퓨터 와 창문 에 기반 한 측정 프로그램, 인쇄 및 기록 하기 쉽다
주요 기능
차원:평면 거리, 수직 거리, 선형 거리, 반지름 및 지름을 포함합니다.
각: 수평 각, 수직 각, 가로 각
위치 허용: 평행성 및 수직성을 포함합니다
형태 허용: 직선, 왕관, 원형 아크 프로필을 포함합니다.
보조 발전: 보조점, 보조 선, 보조 원을 포함합니다.
거칠성: Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,RkuRdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISO등등
파동성:wt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c ((wmr) wmr ((c),wdq 등
원본 윤곽 Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr(c) Pz Pmr C(pmr) 등
주요 매개 변수
| 항목 | 매개 변수 | 결의 | |
측정 범위 | X축 | 200mm | 00.1μm |
| 직선성 | 0.6μm / 100mm | -------- | |
| Z1 (역량) 센서 | 40mm (거름 범위 동기화) | 00.05μm | |
| Z 높이 | 550mm | 기둥 | |
| 내부 구멍 | 30mm (더 작은 내부 지름은 더 작은 측정 바늘을 사용하여 측정 할 수 있습니다.) | ---------- | |
| 선형 정확성 | ≤±(1+I0.12HI) μm | - - - | |
| 아크 | ≤(1.2+R/8) | 2mm | |
각 | ≤±1′ | 60°,90° 각 블록, 각의 샘플링 길이:5mm | |
| 경직성 | 잔류 소음 값 | ≤0.005μm | λc:00.08mm,검사속도 0.1mm/s, 평면 결정 측정 |
| Z1 (역량) 센서 | 효과적 범위±3mm | 구부러진 표면의 거칠성을 측정 할 수 있습니다. | |
| 거칠성 측정 반복성 | 1δ≤2nm | Ra 0.35-0.5μm 제곱파 캘리브레이션 블록 | |
| 표시 오류 | ± 5% | 국가 표준 | |
| 지표적 안정성 | ≤±7% | 국가 표준 | |
| 반복성 측정 | ±3% | 국가 표준 | |
| 결의 | 00.1μm | ---------- | |
| 센서 | 종류 | 디지털 격자 센서 | ----------- |
| 결의 | 00.05μm | ------- | |
| 평가 기간 | λc×3,4,5,6,7 | --------- | |
| 절단 파장 | 0.025,0.08,0.25,0.8,2.5,8mm | ---------- | |
| 등반 능력 | 77° (상향), 88° (하향) | ------- | |
| 크기, 속도 | 00.02mm에서 4.0mm/s | ---------- | |
| 메이즈 모드 | 센서 이동 | -------- | |
| XZ1Z | 3축 전기 제어기 | 그것은 소프트웨어 컨트롤러에 의해 제어 될 수 있습니다 | |
| 힘 | AC 220V±10% 50Hz | ------- | |
| 환경 조건 | (RH): <85% 20°C±2°C,2°C/h,RMS≤50Hz 2.5μm/s,RMS>50Hz 5.0μm/s | ||
주요 구성
소프트웨어 인터페이스

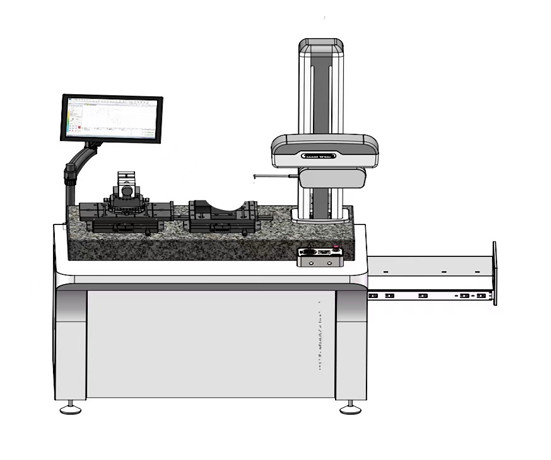

장비 크기
| (제품) | (포고) | (Wt.kg) | (CBM m3) | ||||||
| Lx | 리 | Lz | Wt ((kg) | Lx | 리 | Lz | Wt ((kg) | ||
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
사용 요구 사항
전력: AC 220V±10% 50Hz
환경 요구 사항: ((T):10°C~30°C, ((RH): <85%, 명백한 진동이 없습니다. 독립적인 지상화
