| PRF: | 25～10KHz | Voltage: | Negative square wave, -25～-300V, 25V Stepping |
|---|---|---|---|
| Pulse width: | 30～1000ns，5ns Stepping | Trigger: | Internal/ external/ Encoder |
| 강조하다: | 25~10KHz 초음파 시스템,다채널 초음파 시스템 |
||

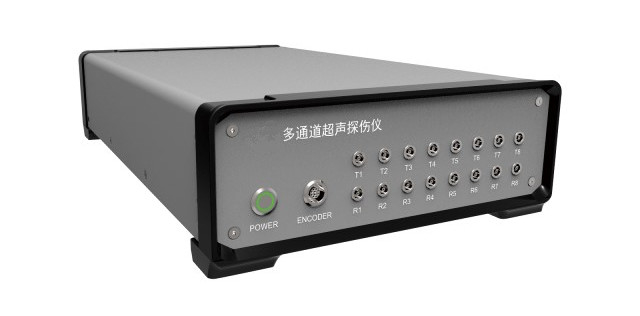

HFD-UT8C다채널 초음파 시스템
HFD-UT2C/UT4C/UT8C/1616C/UT40C 시리즈는 우리의 새로운 다채널 초음파 데이터 획득 및 2차 개발 플랫폼입니다. 그것은 초음파 고전압 전송을 통합,음향 신호 수신, 증폭, AD 획득 및 처리 기능.또한 새로운 소프트웨어를 개발하는 데 사용자를 위한 2차 개발을 제공합니다. HFD-UT2C~UT40C에 의해 기록 된 데이터의 처리, 그리고 그 다음 다양한 초음파 응용 시스템을 형성하기 위해 시스템에 통합합니다.
HFD-UT8C는 기기가 8개의 UT 채널을 가지고 있고 채널은 차단할 수 있다는 것을 의미합니다.
* 참고: 더 많은 채널이 필요한 경우, 40 UT 채널을 지원하는 HFD-UT40C를 고려하십시오.
사양:
| 발산자 | |
| PRF | 25~10KHz |
| 전압 | -25~300V, 25V 스텝 |
| 펄스 너비 | 30~1000인치, 5인치 |
| 트리거 | 내부/외부/엔코더 |
| 수신기 | |
| 수평 선형성 오류 | ≤0.4% |
| 수직 선형성 오류 | ≤ 3% |
| 과잉 감수성 | ≥56dB, 평면 바닥 구멍 Φ2을 가진 200mm 블록을 탐지하기 위해 2.5P20 프로브를 사용할 때. |
| 진압 | 40080 |
| 샘플링 비율 | 100M |
| 작업 주파수 | 05~15MHz |
| 이득 | 00.0110.0dB |
| 필터 | 광대역 및 좁은 대역 |
| 수정 | 긍정, 부정, 풀 플레이, RF, 스펙트럼 |
| 채널 간 교차 음성 | >60dB |
| 최대 입력 신호 | 14VPP |
| 커버리 | 0.0~10000mm (철강 길쭉한 파동), 연속성 조절, 0.1mm 미니 단계 |
| 표시 지연 | 0999.9μs |
| 디스플레이 전환 | -7.5~3000μs |
| 신호 처리 | |
| 게이트 | A,B |
| 출발점 게이트 | 전체 적용 범위 |
| 게이트 너비 | 시작점부터 전체 범위까지 |
| 게이트 높이 | 5~95% |
| 테스트 모드 | 국경, 피크 |
| 데이터 표시 | 게이트에서 읽기: 범위 & 사운드 경로 |
| 측정 해상도 | 00.1mm |
| 시스템/다른 것 | |
| 전력 소비 | 15W, 구성에 따라 달라집니다 |
| 데이터 전송 | 1000M 이더넷 |
| 각 | L-스캔 -75°+75°, 0.1, 1, 10 조절; S-스캔 -75°+75°, 단계 자동 최적화 |
| 크기 | 188 × 238 × 403; 100 × 200 × 300 |
| 항구 | Q5 |
| 엔코더 포트 | 2 추가 인코더 |
| USB 포트 | 2 |
| I/O 포트 | 둥근 종류 |
| 연결 포트 | 100M/1000M 이더넷 |
| 디버그 포트 | 제1조 |
구조적 원칙:

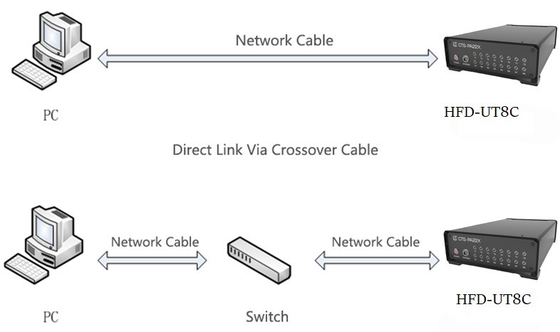

HFD-UT8C는 네트워크 케이블을 통해 모니터링 호스트에 연결되는 독립적인 모듈입니다.모니터링 호스트에서 실행되는 소프트웨어는 네트워크 인터페이스를 통해 HFD-UT8C에 명령을 전송합니다., 아래 그림과 같이 HFD-UT8C에서 반환된 데이터를 수신합니다.
특징:
2차적 발전
훌륭 한 신체적 특성
