제품 상세 정보:
|
| Attenuator: | Every 12dB ± 1dB | 등가 입력 잡음: | <80 × 10-9 V/√Hz |
|---|---|---|---|
| Test Modes: | Single/Dual | Damping: | 400、80Ω |
| 강조하다: | HUATEC 초음파 결함 탐지기,FD-GT-1010,디지털 초음파 결함 감지기 |
||
HUATEC FD-GT-1010 디지털 초음파 결함 감지기
사양:
| 약화기 | 12dB ± 1dB마다 |
| 동등한 입소음 | <80×10-9V/√HZ |
| 전송 펄스 | 음사 사각형 파동; 25V의 단계로 연속적으로 25V에서 250V까지의 전압을 조절할 수 있다. 5ns의 단계로 연속적으로 30에서 1000ns까지의 폭을 조절할 수 있다. 교차 400Ω/200V에서,양쪽 가장자리가 10ns보다 짧다, 그리고 펄스는 드라이브에 최적화 될 것입니다. |
| 테스트 모드 | 단일/두중 |
| 진압 | 40080Ω |
| 작업 주파수 | 광대역과 좁은 광대역이 바뀌고0.5-15MHz; 좁은:1.5~3MHz |
| 이득 | 0.0·110.0dB, 단계: 0.1/1.0/2.0/6.0dB, 자동 가속 단계 인크리멘트 |
| 속도 옵션 | 1000~1500m/s, 연속성을 조절할 수 있다. 일반적인 재료에 30개의 사전 설정된 속도 |
| 커버리 | 0.0~10000mm (철강 길쭉한 파동), 연속성 조절, 0.1mm 미니 단계 |
| 수정 | 긍정, 부정, 풀 플레이, RF |
| 임계점 및 경보 | 선택적인 하드웨어 드라이브와 함께 두 개의 임계 / 게이트 실시간 경보 조건 |
| 진행파, 회귀파 및 DAC 수치; 음향 또는 광적 경보 신호 | |
| 측정 모드: 피크, 앞 가장자리 | |
| 표시 | 5.7"TFT 컬러 LCD, 해상도 640×480 |
| 펄스 전환 | -7.5~3000μs |
| 탐사선 제로화 | 0~999.9μs |
| 펄스 반복 주파수 | 25~800Hz, 자동 조절 |
| 수직 선형성 오류 | ≤ 3% |
| 수평 선형성 오류 | ≤0.4% |
| 과잉 감수성 | ≥60dB (200Φ2 평면 바닥 구멍) |
| 결의 | ≥36dB ((연구기 모델: 5MHz 14mm Dia) |
| 동적 범위 | ≥32dB |
| 거부 | (0~90) %; 선형성 및 이득에 영향을 미치지 않습니다. |
| 소음 수준 | <10% (강철 경상선 파동, 250mm) |
| 항구 | 변속기 커넥터: Q9 (BNC) |
| USB HOST | |
| 마이크로 SD 포트 | |
| 전원 공급 | 리 배터리 용량이 크고 메모리 효과가 없습니다. 6~8시간 동안 작동합니다. |
| 내장 충전기 (또는 외부 공급원); AC 전력: 220V | |
| 초음파 표준 | EN12668-1에 호환됩니다. |
| JB/T 10061-1999에 따라 | |
| 무게 | 약 1.50kg (내장 배터리와 충전기) |
| 차원 | 246mm × 166mm × 47mm |
2017년 제13회 엔지니어링 건설 시스템 전문 기술 대회, 유일하게 공식적으로 지정된 도구.
2016년 첫 번째 국가 군사 민간 직업 기술 대회, 유일하게 공식적으로 지정된 도구.
모델 FD-GT-1010 디지털 초음파 결함 탐지기는 국내 시장에서 선도적인 기술: 사각형 파동 드라이브와 함께 개발되었습니다. 안정적인 성능, 휴대용, 운반에 쉬운,그것은 높은 가격-비용의 장치입니다새로운 용기 표준 TSG R0004-2009 및 유럽 표준 EN12668-1에 따라:2010.
장착된 화면은 1/2-T-R 고해상도 TFT 화면 (640×480) 을 가정하여 야외 또는 강렬한 햇빛에서 좋은 작동 상태를 유지합니다.전기 공급은 중단되지 않은 서비스에서 6-8 시간 수명 배터리.
무게는 1.5kg에 불과합니다. 그것은 동화, 압력 용기, 전력 및 철도 운송을위한 모바일 또는 공기 작업 현장에 적용됩니다.
특징:

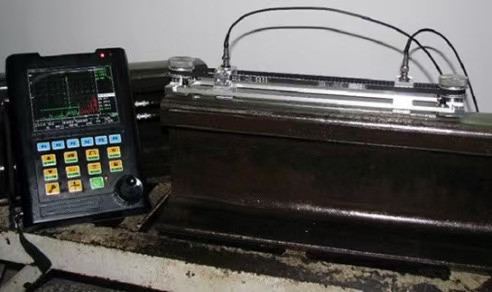

철도 용접 꿰매기 목적 탕덤 스캔
철도 용접접합용 탕덤 스캐너--HSCQc1-H2는 철도 가로단 용접접합의 중앙 부분 내부의 포함, 구멍, 희석을 감지하도록 설계되었습니다.
특징
1스캐너는 반대 방향으로 움직일 수 있는 두 개의 탐사 턱이 장착되어 있습니다.
2전체 음향 경로는 철철에 남아 있습니다.
3릴 조각의 중앙에 T-R 프로브가 장착된 스캐너를 배치하고, 프로브가 릴리의 시작점에서 클로즈업으로 이동할 때 버튼을 조정합니다.용접 매듭의 가로 절단의 머리에서 바닥까지 검출 프로세스를 수행 할 것입니다.스캐너는 자기 물질을 흡수합니다.
4간단한 구조, 가벼운 무게와 높은 내구성. 편리한 휴대용으로 방수 가방이 제공됩니다.
5T-R 커넥터 쌍을 가진 모든 UT 기기와 일치 할 수 있습니다.
6HUATEC FD-GT-1010 및 FD-GT-1020 모델과 결합하여 더 휴대성이 높으며 현장 작업에 적합합니다.
