HCDX-C300S 오픈 클로즈 타입 300mm 마그네틱 코일 결함 감지기

HCDX-C300S 오픈 클로즈 타입 300mm 마그네틱 코일 결함 감지기

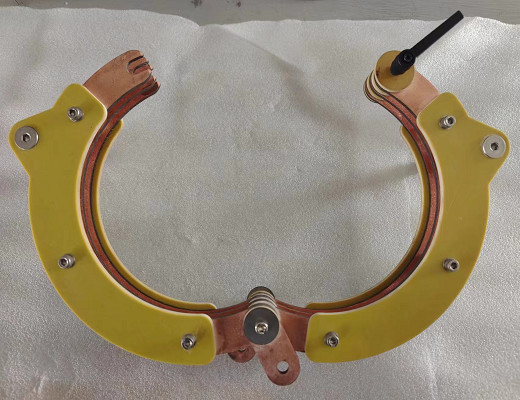

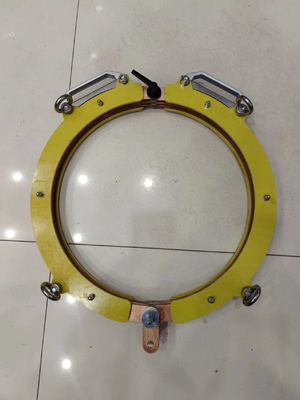

개방-폐기형 코일 자기 입자 결함 탐지기는 작업 조각이 코일 안으로 들어가는 것을 더 쉽게합니다.

I 주요 매개 변수

II 기능 소개

1, 자기화 - 전자기장을 시작으로 작업물을 자기화;

2, 비자극화 - 비자극화 필드는 작업 조각을 비자극화하기 시작합니다;

3, 온도 경보 이상 - 코일은 75 °C 온도 센서가 내장되어 있습니다. 설정된 온도가 초과되면 보호 상태로 들어갑니다.

III 설치 및 시공

설치:

1- 장비는 금속 먼지, 부식 가스 및 염화성 및 폭발성 물건이 없는 건조한 환경에서 설치되어야 합니다.

2주변 환경의 온도는 - 10 °C 이하이고 + 40 °C 이하가 아니어야 합니다.

3- 상대적인 습도는 85%를 넘지 않아야 합니다.

4설치 장비와 각 보조 장치 사이의 파이프 및 유선 연결은 표시 표시 및 플러그 기본에 따라 연결되어야합니다.

5전원 공급 (전력 공급, 공기 소스 등, 장비 설치 환경 및 운영 조건에 따라), 장비 껍질이 안정적으로 땅;

시공:

1장비를 설치 한 후, 먼저 모든 연결 전선과 고정 스크루가 느슨하고 떨어지는지 확인하십시오.

2. 기계의 주요 스위치 상단에있는 전압이 장비 설치 환경 및 운영 조건의 요구 사항을 충족하는지 측정하는 장치를 사용하십시오.

3각 기능 동작을 확인하고, 각 기능 스위치를 수동으로 누르거나 전환하고, 장비의 각 기능 동작을 그에 따라 실행해야 합니다.

4비자극화 효과 검사: 비자극화 후 잔류 자석성이 요구 사항을 충족하는지 확인하십시오.

5시공과 검사를 통과 한 후 장비는 생산에 들어갈 수 있습니다.

IV 일상 유지 보수

장비가 사용된 후 다음 동작을 수행해야 합니다.

1. 전원 스위치를 끄고 장비의 전원 공급을 차단;

2- 외부 전원 공급의 주요 스위치를 차단;

3코일 표면에 기름 얼룩을 청소하고 전체 장비를 깨끗하게 유지;

4회로 연결 라인, 케이블 및 고정 장치의 느슨함과 노화를 한 달 이내에 검사하십시오.

5- 매번 매그네틱 서스펜션 농도가 표준에 맞는지 확인합니다.

6장비 표면에 기름 얼룩을 청소하기 위해 중립 세척이 사용되어야 합니다.

7껍질이 손상되면 계속 사용하는 것은 금지되어 있습니다.

6, 결함 탐지 원칙

전자기학의 원리

자기화 전류는 철자기 작업 조각의 표면을 통해 전자기장을 형성합니다. (AC와 반파 DC는 피부 효과를 가지고 있습니다.)결함이 존재하면 자기 힘의 경로를 끊을 것입니다., 누출 자기장을 형성하고 자기 입자를 흡수합니다. 자기 입자는 자기 흔적을 형성하기 위해 축적됩니다.결함 존재는 자기 표시를 관찰함으로써 판단 될 수 있습니다 (자기 표시는 실제로 확대 결함입니다).

길쭉한 자기화 방법

즉, 코일 방법을 사용하여, 작업 조각은 코일 안으로 가닥 또는 두 코일로 구성 된 자기 멍에 사이에 배치됩니다. 코일에 전류가 적용되면,길쭉한 자기장이 코일에서 생성되고 둘레 균열을 확인하기 위해 작업 조각의 긴 축을 따라 통과합니다..
