진공 상자 웰드 누출 감지 시스템 웰딩 프로세스 업그레이드

진공 상자 용접 누출 감지 시스템

2. 기술 매개 변수

1. 제품 도입

진공 상자 누출 감지 는 일반적으로 사용되는 방법, 예를 들어 탱크 바닥 용접 및 압력 용기의 용접 누출 감지입니다. 현재,시장에서 진공 상자의 기하학적 크기는 대략: 너비는 약 200mm, 길이는 약 600mm, 높이는 약 300mm, 무게는 5kg에서 10kg입니다. 사용 방법은 탐지되는 위치에 진공 상자를 봉쇄하는 것입니다.검사자는 진공 상자에 특정 압력을 가하여 진공 상자 가장자리와 시험 대상이 사이의 밀폐가 손상되지 않았는지 확인하기 위해 몸을 숙이고, 그리고 진공 펌프가 상자 안의 진공 정도가 표준에 명시된 음압 값에 도달하면 상자의 내부를 진공합니다.당신은 진공 상자의 투명한 창문에서 감지 된 위치에 누출 여부를 확인할 수 있습니다검출이 완료되면, 상자 내부에 공기를 채우기 위해 흡입 밸브를 열고 상자 내의 마이너스 압력이 0이 되면,검사는 검출을 위해 다음 탐지 위치에 진공 상자를 이동할 수 있습니다.

진공 상자의 상자는 특정 무게를 가지고 있기 때문에, 테스트 용접의 수가 큰 경우, 몇 천 미터 긴 용접,그러면 검사들은 천번씩 앉고 일어설 것입니다., 그리고 오랜 시간 동안 진공 상자를 이동, 검사자는 또한 많은 육체적 힘을 지출 할 것입니다; 위치 탐지 완료 때문에, 탐지 직원은 부딪혀야 합니다,압력, 서, 반복 동작을 이동, 그래서 시간이 많이 걸립니다, 효율은 매우 낮습니다; 또한, 밀폐가 단단하지 않으면 검사자는 많은 노력을 기울여야합니다.심지어는 진공 상자에 압력을 가하기 위해 무릎을 꿇고, 그리고 때로는 오래된 옷이나 물과 다른 물건으로 얼룩진 오래된 천을 사용, 상자는 봉인 보장하기 위해 둘러싸여 있습니다, 또한 시간과 노동이 많이 걸립니다.

큰 필레 용접의 누출 검출은 더 어렵습니다. 진공 상자와 탱크 벽과 탱크 바닥 사이의 좋은 밀폐를 보장하기 위해,검사자는 세로 및 수평 방향으로 모두 진공 상자에 큰 힘을 행사해야합니다그러나 검사자는 높은 벽을 마주하고 탐지 위치가 매우 낮은 코너에 있기 때문에 검사자는이 위치에서 진공 상자를 잡고 잡지 않습니다.너무 강해졌어그래서 방의 가장자리를 봉쇄하는 데 많은 시간과 노력이 낭비됩니다.

위의 문제를 해결하기 위해, 우리 회사는 용기 바닥의 용기 매듭 누출 탐지 장치를 더 쉽고 효율적으로 만드는 두 가지 종류의 용기 매듭 누출 탐지 상자를 개발했습니다.

2직접 용접 된 진공 상자의 특성

1) 바닥은 걷기 바퀴가 설치되어 있으며 스프링은 걷기 바퀴 위에 있습니다. 진공이 펌프되지 않을 때,진공 상자 밑에 있는 밀폐 스폰지는 바닥에서 약 10mm 높이를 보장합니다.. 검사 직원은 쉽게 밸류엄 상자를 밀어 걷기 위해 굽기없이 들어 올리고 아래로 구부러질 수 있습니다. 그리고 작업은 편리하고 빠르게 발을 통해 직접 구부러질 수 있습니다

2) 누출 탐지에서 검사자는 진공 상자에 서서 검사자의 자신의 중력에 의존하여 밀폐의 목적을 달성하기 위해 밀폐 스펀지를 변형합니다.밀폐 속도는 빠르고 효율성은 높습니다., 그리고 그것은 단지 20 초 정도 걸립니다 한 지점에서 누출 탐지 완료

3) 진공 상자는 진공 상자를 움직이기 위해 밀어 사용할 수있는 보조 막대기로 장착됩니다.그것은 또한 검사 직원의 안전을 보장하기 위해 진공 상자에 서있을 때 검사 직원의 팔받침입니다· 팔받침은 또한 공기 흡입 밸브가 장착되어 있으며 탐지 직원은 허리를 두드릴 필요없이 실제 진공 상자의 압력 완화 작업을 완료 할 수 있습니다.

4) 진공 측정기와 안전 밸브가 상자에 설치됩니다. 진공이 설정 값에 도달하면 안전 밸브는 정해진 값에서 진공을 유지하기 위해 점프합니다.그래서 빈번하게 진공 펌프를 끄는 필요가 없습니다, 시간을 절약하고 검사 속도를 가속화합니다.

5) 진공 상자를 사용하여 탐지기는 누출 탐지 작업을 직립 상태로만 완료 할 수 있습니다. 이는 탐지기의 노동 강도를 크게 줄여줍니다.특히 허리의 노동 강도

직선 용접의 도표 진공 상자HV1800F LED

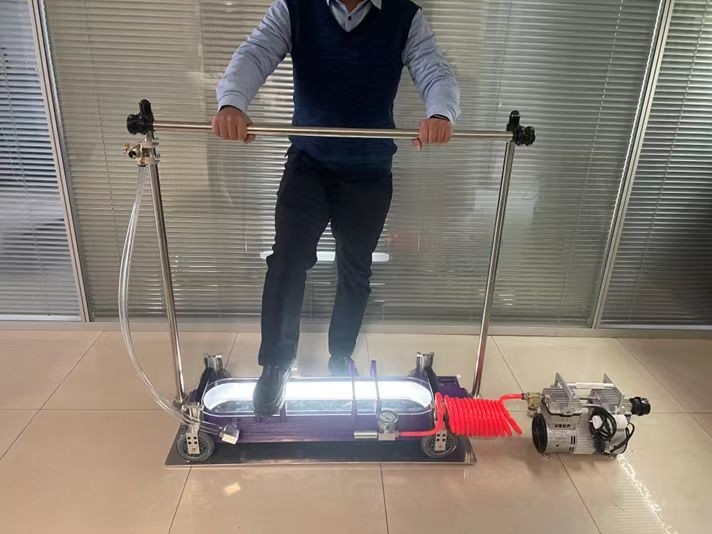

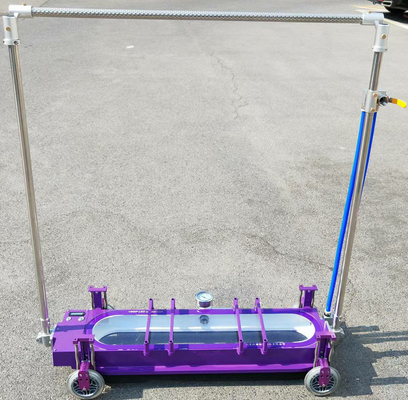

직접 웰드 진공 상자의 실제 사진HV1800F LED

3필레 웰드 진공 상자의 특성

1) 측면은 걷기 바퀴가 장착되어 있으며, 진공 상자를 움직일 수 있습니다.가이드 레일의 각 쪽에 마이크로 푸시 스탭 모터 (일기 모터 추진력 19kg) 와 전자기 (일기 흡수력 80kg) 를 장착한

2) 전력을 공급받으면 탱크 벽에 고정된 지점으로 흡수되어 힘을 가한다. 이는 충전기 모터의 한쪽 끝을 탱크 벽에 고정시키는 것과 같다.푸시 막대기 모터는 탱크 벽으로 이동하기 위해 진공 상자를 밀어, 따라서 밀폐 스폰지를 압축 하 여 진공 상자의 밀폐를 보장

3) 빈 상자를 사용하여 밀폐 속도는 빠르고 효율성이 높으며 누출 지점을 감지하는 데 약 20 초 정도가 걸립니다.

4) 직렬 웰드 진공 상자와 마찬가지로, 보조 막대기는 공기 흡입 밸브와 함께 전자 자석 및 푸시 막대기 모터 제어 스위치,상자에는 진공계측기 및 안전 밸브가 설치되어 있습니다., 진공도가 설정된 값에 도달하면 안전 밸브가 작동하여 진공 상자 내 진공도가 설정된 일정한 값에 유지됩니다.그래서 빈번하게 진공 펌프를 끄는 필요가 없습니다, 시간을 절약하고 검사 속도를 가속화

필레 용접의 실제 사진 진공 상자HC1400-LED

필레 웰드 박스 푸시 막대기 모터와 전자기 실제 사진

진공 펌프

3기술 매개 변수 요구 사항:

3.1 진공 상자HV1800F LED랩 및 부트 용접을 시험하기 위해

3.1.1 진공도: 60kPa 이하

3.1.2 용접 탐지 길이: 800mm 이하

3.1.3 용접의 종류를 확인한다: 탱크 바닥에 있는 랩 및 부트 용접

3.1.4 탱크 지름 요구 사항: 모든 탱크 지름에 적용될 수 있다.

★3.1.5 작동 방식: 검사 직원은 서 있는 상태에서 전체 작업을 완료할 수 있다.

★3.1.6 조명 시스템: 진공 상자에 있는 LED 조명 시스템

3.1.7 조명 시스템 전원 공급: 내장 3Wh 리?? 배터리, 전원 공급 시간은 16시간 이상이다.

★3.1.8 움직이는 바퀴: 진공 상자는 4개의 움직이는 바퀴와 함께 제공되며, 4개의 움직이는 바퀴는 스프링으로 들어올릴 수 있으며 진공 상자를 밀어 움직일 수 있습니다.

★3.1.9 보조 바드: 압력 완화 밸브는 보조 바드에 설치되어 있으며 탐지 직원은 정상적으로 서있을 때 압력 완화 밸브를 전환할 수 있습니다.

★3.1.10 가장자리 밀폐 재료, 고밀도 스폰지

3.2 진공 상자HC1400-LED필레 용접을 시험하기 위해

3.2.1 진공: 60kP 이하

3.2.2 용접 탐지 길이는 400mm 이하

3.2.3 검사 용접형: 필레 용접형

3.2.4 탱크 지름: ≥5m

★3.2.5 작동 방식: 검사 직원은 서 있는 상태에서 전체 작업을 완료할 수 있다.

★3.2.6 조명 시스템: 진공 상자에 있는 LED 조명 시스템

3.2.7 조명 시스템 전원 공급: 내장 3Wh 리?? 배터리, 전원 공급 시간은 16시간 이상이다.

★3.2.8 움직이는 바퀴: 진공 상자는 2개의 움직이는 바퀴와 함께 제공되며, 2개의 스프링이 있는 움직이는 바퀴는 들어올릴 수 있으며 진공 상자를 밀어 움직일 수 있습니다.

★3.2.9 보조 바드: 압력 완화 밸브는 보조 바드에 설치되어 있으며, 탐지 직원은 정상적으로 서있을 때 압력 완화 밸브를 전환할 수 있습니다.

★3.2.10 다른 보조 기능: 85kg의 흡수력을 가진 두 개의 전자기 및 19kg의 추진력을 가진 두 개의 푸시드 모터가 진공 상자의 양쪽에 설치되어 있습니다.

★3.2.11 가장자리 밀폐 재료, 고밀도 스폰지

3.3 진공 펌프

3.3.1 전압: 220V 50/60Hz

3.3.2 설계 압력: 92kPa

3.3.3 펌프 유형: 팬을 장착한 전기 진공 펌프

3.3.4 흐름속도: 200L/min

3.3.5 무게: 10.5kg 이상

3.3.6 전력: 450w가 넘지 않습니다.

3.3.7 기계 소음: ≤58dB

4구성 요구 사항

4진공 펌프: 1pc

4.2 랩 및 부트 용접 vakuum box: 1 세트

4.3 필레트 용접 상자: 1 세트

4.4 부드러운 공기 파이프: 1 세트

4.5 진공 펌프 전원 공급 배터리: 1pc

4.6 설명서: 1개

4.7 배송 상자: 3개
