HPA-620PRT 터치 스크린 TFM 32 128PR 단계 배열 C 스캔 초음파 결함 탐지기

HPA-620PRT 터치 스크린 TFM 32:128PR 위상 배열 C-scan 초음파 탐상기

HUATEC HPA-620PRT는 새롭게 개발된 휴대용 32:128PR 위상 배열 탐상기입니다.

이 제품은 기존 초음파 검사 모듈, TOFD 모듈, 기존 위상 배열 모듈 및 TFM 이미징 모듈을 갖추고 있으며, TOFD 및 위상 배열의 동시 스캔과 이중 배열 프로브를 지원합니다. 방수 및 방유 터치 스크린과 전체 과정의 테스트 데이터 기록 기능을 갖춘 HUATEC HPA-620PRT는 C-scan 기능을 갖춘 고급 지능형 TFM 위상 배열 탐상기입니다.

매개변수:

범위:

Ÿ 기존 용접 검사

Ÿ 복합 재료의 위상 배열 C-scan 검사

Ÿ 볼트 및 나사 파이프 검사

Ÿ PE 조인트 검사

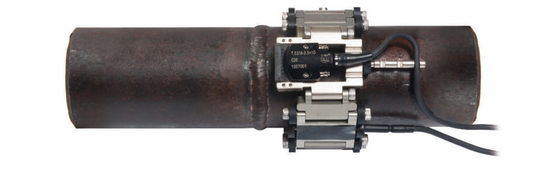

Ÿ 소구경 튜브 용접 검사 솔루션

특징:

검사 채널

• 38:128PR 위상 배열 모듈
• TFM 이미징 모듈
• TOFD 및 위상 배열의 동시 스캔
• 이중 배열 프로브 지원
• 2채널 TOFD; 2채널 기존 초음파 검사

HPA-620PRT의 기능은 사용자의 다양한 요구 사항을 크게 충족합니다.

위상 배열 모듈

• 종파 TFM 검사; 횡파 TFM 검사
• 맞대기 용접 TFM 검사; 기존 맞대기 용접 검사; 기존 맞대기 용접 검사(TOFD 및 위상 배열 동시 스캔 포함)
• 플레이트용 C-scan TFM 검사 및 기존 C-scan 검사
• 볼트의 TFM 검사 및 기존 검사
• 부식 TFM 검사; 기존 부식 검사
• TKY 검사

TOFD 모듈

• 절차 매개변수 설정; 프로브 및 웨지 매개변수 설정

사용자는 프로브 및 절차 매개변수를 기반으로 PCS, 스캔 범위, 하단 범위, 빔 포함 각도를 포함한 관련 매개변수를 계산할 수 있습니다..

디스플레이

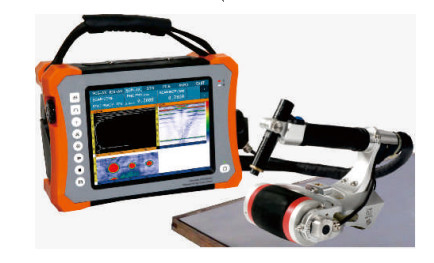

• HPA-620PRT는 10.4인치 산업용 TFT 화면을 장착하여 터치 조작이 가능하며 강한 빛과 야외에서도 최적의 디스플레이를 제공합니다.

절차 설계

• 프로세스 시뮬레이션 모델을 제공하는 HPA-620PRT는 CAD 소프트웨어를 통해 객체의 치수를 가져와 모델을 구축할 수도 있습니다. 사용자의 전용 검사 프로세스를 사용자 정의하고 전체 솔루션에 대한 원스톱 서비스를 제공합니다.
