| 선형성: 수평: | +/-0.2%, 수직: 2.5%, 증폭기 정확도 +/-1dB. | 해상력: | >40dB (5P14) |
|---|---|---|---|
| 민감도 탈퇴: | >62dB | (억제)를 거절하세요 :: | 0 내지 80% 전체 화면 높이 |
| 강조하다: | 거부 억제 초음파 결함 탐지,20~2000Hz 초음파 결함 탐지기,전체 화면 높이 초음파 결함 탐지 |
||

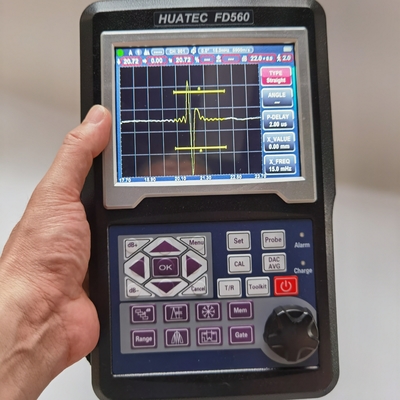

HUATEC 초음파 결함 탐지기 FD560
| 범위:0-10000mm,철속도에서 | 감수성 잔류:> 62dB |
| 재료 속도:100~20000m/s | 거부 (소멸): 전체 화면 높이의 0~80% |
| 펄스 반복 주파수 20~2000Hz | |
| 동적 범위:≥38dB | |
| 선형성: 수평: +/-0.2%,, 수직: 2.5%, 증폭기 정확성 +/-1 dB. | |
| 해상력:>40dB (5P14) 감수성 잔류:>62dB |
★ 사용자 친화적인 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화 대화
★필요한 모든 도구: DAC, AVG, TCG, AWS 등
★펄스 반복 주파수: 20-2000Hz 정밀 조정, 고속 스캔, 놓치지 마세요.
★높은 신호와 노이즈 비율, 명확하고 안정적인 에코, 노이즈 방지 디자인, 힘든 작업 조건에 완벽합니다.
★12자리 AD, 고속 샘플링은 모든 세부 사항과 함께 더 나은 에코 다이어그램을 제공합니다. 민감하고 작은 결함을 감지 할 수 있습니다.
★20M 탐사 주파수를 완벽하게 사용할 수 있습니다.
★초고속 실시간 결함 탐지 영상 녹화 무제한 USB 데이터 저장
★파란 치아와 모바일 기기를 연결하여 현장에서 검출 보고서를 생성하고 인쇄합니다.
★IP65 표준, 실리콘 젤 케이스, 물과 먼지 단독, 단단하고 영원히 지속됩니다.
★배터리는 한 번 충전하면 10시간 지속됩니다.
사양
범위:0-10000mm,철속도에서
재료 속도:100~20000m/s
펄스 반복 주파수 20~2000Hz
동적 범위:≥38dB
선형성: 수평: +/-0.2%, 수직: 2.5%, 증폭기 정확성 +/-1 dB.
해상도:> 40dB (5P14)
감수성 잔류:> 62dB
거부 (소멸): 전체 화면 높이의 0~80%
500 독립 설정, 어떤 기준도 자유롭게 입력할 수 있습니다, 우리는 테스트 블록 없이 현장에서 작업 할 수 있습니다;
1000A 그래프의 큰 메모리
테스트 모드: 펄스 에코, 듀얼 일러먼트 및 트루-트랜스미션
탐사형: 단 직선, 단 각, 이중 직선, 이중 각, 통과, 미끄러움, 표면
게이트 모니터: 전체 스파이 범위에서 제어 할 수있는 두 개의 독립적인 게이트
단위: 인치 또는 밀리미터
전력 요구: AC 메인 100-240 VAC, 50-60 Hz
디스플레이 지연: -20 ~ 3400 μs
탐사 지연 / 제로 오프셋: 0 ~ 99.99μs
내부 재충전 가능한 리소스 이온 배터리 팩 5200mAh의 7.2V
디스플레이 밝기에 따라 10시간 명목 작동시간
4시간 전형적인 충전 시간
H×W×D(mm):220×175×40 (mm)
무게:10.0kg
작동 온도: -10°C ~ 50°C
저장 온도: -30°C ~ 50°C
펄스 에너지: 70V,100V,200V, 300V, 400V, 500V 선택 가능
수정: 긍정적 반파, 부정적 반파, 전체 파, RF 시스템
대역폭 (강장기 대역폭 ): 0.2~25MHz
게이트 모니터: 전체 스파이 범위에서 제어 할 수있는 두 개의 독립적인 게이트
감도: 선택 가능한 해상도 0에서 최대 120 dB1, 1.0, 2.06.0 dB
변압기 연결: BNC 또는 LEMO
재미있어요션
자동으로 정확한 결함 위치를 표시합니다. 깊이 d, 레벨 p, 거리 s, 진폭,sz dB,ф.
결함 크기: AVG 또는 DAC/TCG를 이용한 자동 결함 크기, 결함 수용 또는 거부의 보고 속도.
변환기의 자동 캘리브레이션 제로 포인트, 각도, 앞 가장자리 및 재료 속도 (V2와 두 구멍)
에코를 평가하기 위해 DAC/TCG와 AVG를 만들고 사용하기에 편리하며 곡선을 수정하고 보상 할 수 있습니다.
U-Disk를 연결하면 유닛은 무제한 메모리를 얻을 수 있습니다.
17개의 표준이 있습니다.
모바일 장치에 블루 텐트 연결을 통해 현장에서 감지 보고서를 생성하고 인쇄합니다. AWS D1.1.
곡선 표면 수정 기능
크랙 높이 측정 기능
확대 게이트:게이트 범위의 전체 화면 너비에 대한 확산.
자동 증가 기능.
커버: 실시간 A 스캔의 70 Hz 업데이트 속도와 A 스캔의 커버의 동시에 표시
표시.
피크 홀드: 얼어붙은 피크 파형과 라이브 A-스캔을 비교하여 테스트 결과를 쉽게 해석합니다.
스캔 동결: 디스플레이 동결은 파형 및 음향 경로 데이터를 저장합니다.
경보: 비프와 LED.
실시간 시계
에코를 채워
포착지점
게이트 안의 에코 색

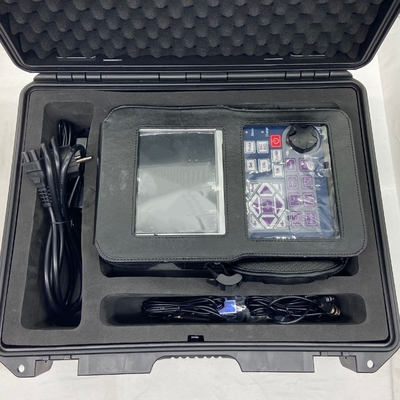

휴대용 초음파 결함 탐지기 FD560
직선 빔 변환기 (2.5MHz, Φ20)
각광선 변환기 (4MHz, 8mm×9mm, 60°)
연결 케이블 변환기 (BNC-LEMO 00,또는 선택적으로 LEMO 01-LEMO 00)
재충전 가능한 리온 이온 배터리 패키지, 8 Amp 시간
전원 공급 장치/충전 장치
영문 사용 설명서
HUATEC 캘리브레이션 인증서
앱 소프트웨어
띠
