제품 상세 정보:
|
| 표준: | ISO7963-2010 | 두께: | 12.5/20/25mm |
|---|---|---|---|
| 개구: | 1.5/3/5mm | 소재: | 탄소강 / 스테인레스 강 |
| 강조하다: | IIW 초음파 검사 캘리브레이션 테스트 블록,V2 초음파 검사 캘리브레이션 테스트 블록 |
||

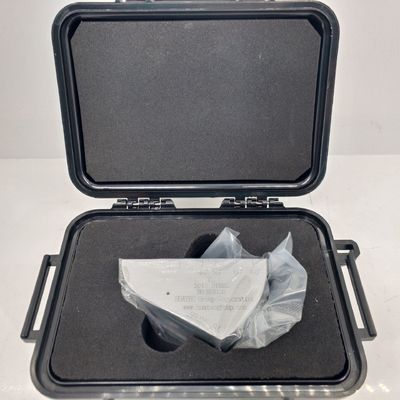

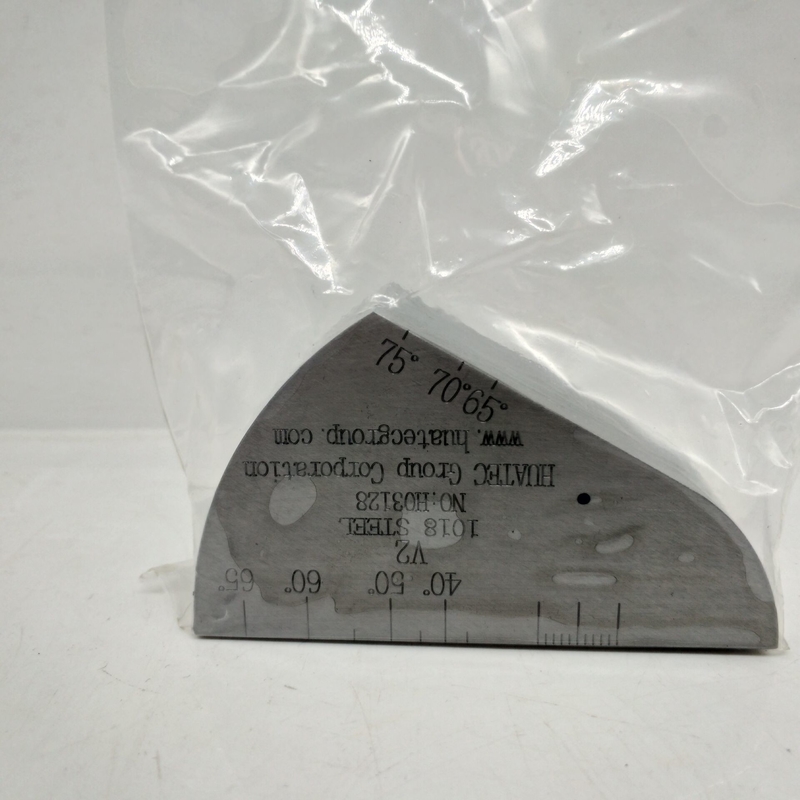

IIW V2 초음파 검사 캘리브레이션 테스트 블록
IIW2 테스트 블록 (V-2 테스트 블록) 은 국제 용접 협회에서 승인 한 표준 테스트 블록입니다. IIW 테스트 블록과 비교하면 V-2 (DIN54122)V-2 테스트 블록은 가벼운 무게와 운반하기 쉬운 장점이 있습니다, 특히 현장 사용에 적합합니다.
| 유형 | V2 | |
| 크기 (mm) | 용인성 | 검사 결과 |
| 75 | ±0.10 | 자격 |
| 43.3 | ±0.05 | 자격 |
| 12.5 | ±0.05 | 자격 |
| (??) | <0.05 | 자격 |
| (??) | <0.03 | 자격 |
| (Ra) | Ra≤3.2m | |
| F15 | ±0.05 | 자격 |
 |
< R0.10 | 자격 |
| R50 | ±0.10 | 자격 |
| R25 | ±0.10 | 자격 |
주요 사용 지점:
(1) 기울기 탐사기의 충돌점과 민감도 간격은 반사선 R50mm의 활 반사면을 사용하여 측정되었습니다.
(2) 5번 통과 구멍의 반사 표면을 이용하면 기울기 탐사기의 굴절 범위는 각각 45°~65°, 65°~75°입니다.
(3) 결함 탐지기의 수평 및 수직 선형성은 12.5mm의 두께의 바닥의 여러 p-파 반사를 사용하여 측정 할 수 있습니다.
(4) R25 및 R50이라는 두 개의 활면이 시간축과 0점을 수정하는 데 사용됩니다.
