| 운동 정확도: | ≤0.5μm /80mm | 전력 수요: | 약 500W |
|---|---|---|---|
| 교류 전력: | 220V ± 10 %, 50Hz | 환경적 요구: | 온도 - 10 ~ 30 °C |
| 상대 습도: | < 85% | ||
| 강조하다: | 프로필로미터 테스트 기계,콘투어 그래프 프로필로미터 테스트 기계,표면 거칠성 프로필로미터시험 기계 |
||
| 프로젝트 모델 | SRT-7150 | |
|
X축 슬라이딩 선형 안내 레일 |
운동 정확성 | ≤0.5μm /80mm |
|
X축 위치 그레이트 리너 |
결의 |
00.1μm
|
| 생산 장소 | 중국 | |
| 데이터 센서 | 결의 | 00.02μm |
| 생산 장소 | 해외로 수입 | |
| 시스템 해상도 | 65536:1 | |
| 선형 정확성 | ≤±(1.5+ 마이너 0.2H 마이너) μm | |
| 원형 활 | ≤±(2+R/8)μm | |
| 각 | ≤±2′ | |
| 직선성 | ≤0.8μm/100mm | |
| 거칠성 측정 | ||
| 측정 범위 | X축 | 라:00.01 ~ 10μm |
| Z1축 | ±500μm | |
| 평가 매개 변수 |
거칠성 평가 매개 변수:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq及Rmr ((c); 리플 정도 평가 매개 변수:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr及Wmr ((c); 원래 윤곽 평가 매개 변수:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 및 Pmr (c) |
|
| 샘플링 길이-L | 0.08,0.25,0.8,2.5,8 ((mm); | |
| 평가 기간 | GB / T10610-2009 표준 구현에 따라 | |
| 표시 오류 | ± 5% | |
| 표시의 반복성 | 2% | |
| 프로파일 측정 | ||
| 측정 범위 | X축 | ≤ 150mm |
| Z축 | ≤ 300mm (사용자의 필요에 따라 조정할 수 있습니다) | |
| Z1 | ≤40mm | |
| 테이블의 이동 속도 | 0.05-0.8mm/s (4단, 자동 속도 조절) | |
| 작업 환경 |
작업 온도:10°C~30°C (정상적인 온도) 습도 20-80%RH 진동 원천이 없습니다. |
|
| 필요한 전원 공급 | 220V 50Hz 0.5Kw 개별 지상 전선 | |
| 기기 크기 (길이 × 너비 × 높이) | 980×740×1500mm | |
| 기기 무게 | 약 120kg | |
참고: 위의 기술적 매개 변수는 사용자의 실제 필요에 따라 조정 할 수 있습니다. 다양한 문제에 대해 기술자에게 문의하십시오.

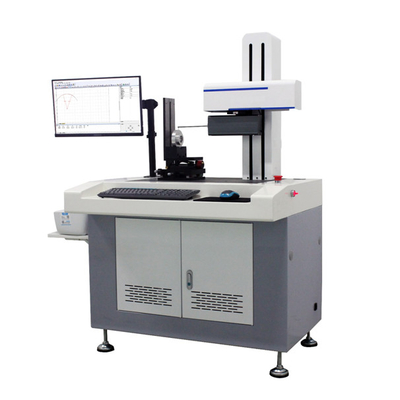

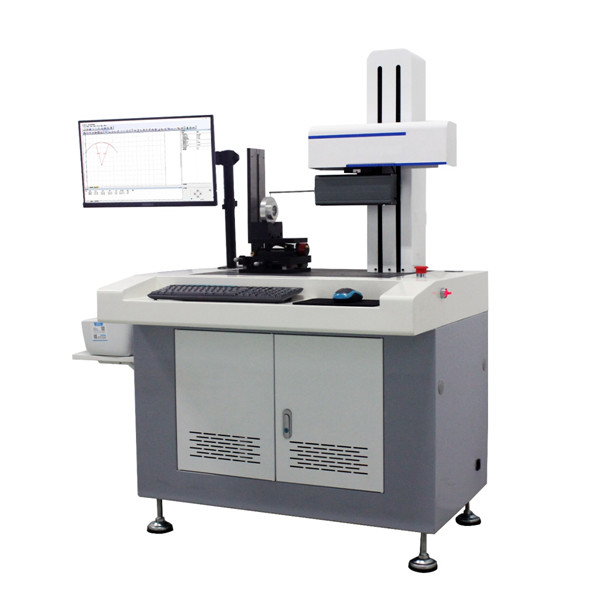

SRT-7150은 표면 거칠성 및 윤곽 측정을위한 통합 측정 기계 장비입니다.
각종 작업 조각의 표면 거칠성 및 프로파일은 고정도의 격자 측정 시스템, 고정도의 썰매 가이드 레일,고성능 비접촉 선형 모터, 고성능 거칠성 측정 모듈, 고성능 컴퓨터 제어 시스템 기술과 완벽한 다기능 소프트웨어.

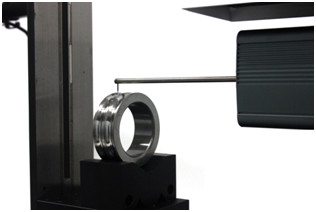

이 장치는 평면 및 가로 절단 프로필 매개 변수, 표면 파동 매개 변수, 거칠성 매개 변수 등 다양한 기계 부품의 다양한 매개 변수를 측정 할 수 있습니다.
그것은 직선, 기울기, 각 처리, 원 처리 (직선에서 촉각선까지 거리, 원의 중심에서 원의 중심까지 거리, 아크 반지름,교차점에서 원의 중심까지의 거리, 원의 중심에서 직선까지의 거리 ), 점 직선 처리 (절단점에서 직선까지의 거리, 교차점에서 원의 중심까지의 거리,두 직선의 교차점, 교차점에서 교차점까지의 거리 ), 로가리듬 곡선, 굴의 너비, 굴의 깊이, 굴의 가장자리 거리, 굴의 중심 거리, 기울기, 수평 거리,각 부분의 수직 거리와 다른 모양 매개 변수.
그것은 베어 산업, 기계 가공, 자동차, 오토바이, 정밀 하드웨어, 정밀 도구, 곰팡이, 도구, 광 부품 및 기타 산업에 적합합니다.
