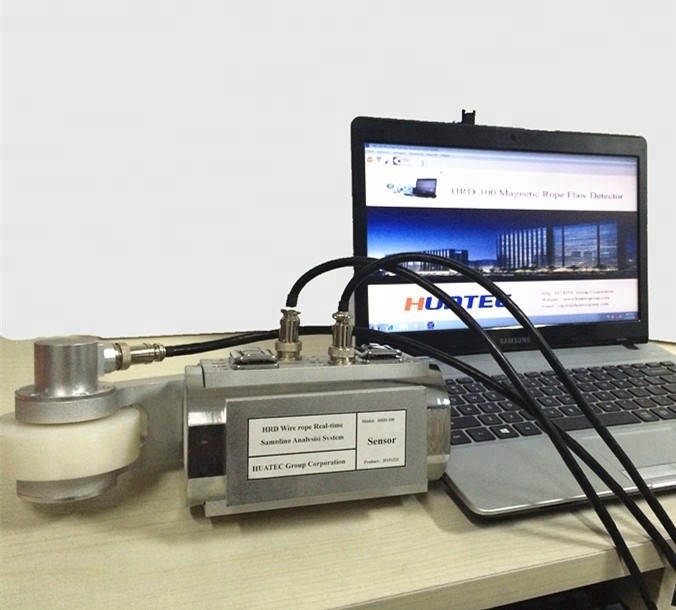

HRD-100 강철 실 로프 결함 탐지기 시험 장치

HRD-100 강철 실 로프 결함 탐지기 시험 장치
HRD-100 강철 실 로프 결함 탐지기 시험 장치 HRD-100 강철 실 로프 결함 탐지기 시험 장치

큰 이미지 :  HRD-100 강철 실 로프 결함 탐지기 시험 장치

제품 상세 정보:
원래 장소: 중국
브랜드 이름: HUATEC
인증: CE
모델 번호: HRD-100
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: USD3450-USD4450/SET
포장 세부 사항: 알루미늄은 box+Outer 통 패키징을 합금합니다
배달 시간: 7-10 당신의 지불의 영수증 며칠 뒤에 일합니다
지불 조건: T/T, 웨스턴 유니온, 페이팔
공급 능력: 10개 세트 / 달

HRD-100 강철 실 로프 결함 탐지기 시험 장치

설명
로프 지름: 1 내지 300 밀리미터 (0.04 내지 11.8) PC 시스템: Windows98/2000/xp/Vista/windows7
증명서 표준: ASTM1571 이중 함수: LMA와 LF 역량
로프를 따라 속도가 나세요: 0 내지 6 초당 미터 (0 내지 6,54 야드 / S) 온도 범위: -10 +50' C
힘: AC 220V±10% 작업 온도: -20C~40C
저장 온도: -40℃~60℃ 상대 습도: ≤90%RH
센서의 상대적인 속도: 최적인 0.0-6.0 초당 미터 :0.3-1.5 초당 미터 센서의 가이드 부싱의 최고 공간: 2-6 밀리미터, 허용이 다음을 간격을 둡니다0-15mm
크기: 330 X 235 X 190 밀리미터 (13 X 9,3 X 7,5 ") 무게: 15 킬로그램 (33 파운드)
강조하다:

스틸 와이어 로프 결함 탐지기

,

결함 탐지기 검사 장치

,

테스트 장치 결함 탐지기

HRD-100스틸 와이어 로프 결함 탐지 장치



1- 사양



표준: GB/T21837-2008, ASTM E1571-2001 (철화자기 철도의 전자기 검사를 위한 표준 사양), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

감지 범위:Φ1.5~300mm (다른 센서를 선택)
센서와 유선 사이의 상대속도:00.06.0m/s 가장 좋은 선택:0.3~1.5m/s
가이드 수갑과 철사선 사이의 최선 간격: 2~6mm, 허용 간격: 0~15mm

출력 파일 유형: 워드 파일 출력

경보: 소음 및 빛 경보
부러진 철회로 위치 확인
질적 판단 정확성: 99.99%
양적 평가
반복성 오류 감수성: ±0.055%
표시 오류: ±0.2%
위치 탐지 오류 (L): ±0.2%
전력:5V 컴퓨터 전원 공급
센서의 무게: < 10kg (정규 센서)

환경 온도 -10°C~40°C

공기 압력: 86~106Kpa

상대 습도: ≤85%

유선 로프 컴퓨터 탐지기의 윈도우 시스템은 DOS 소프트웨어 이론과 실시간 표시 경보 가이드 이데올로기를 기반으로 비주얼 베이직 6을 사용하는 GB 시스템 갱신 제품입니다.0 프로그래밍 언어 기초, 컴파일 계속됩니다.



2시스템 배치

자기 센서 (거리를 탐지하는 장치 포함) 그룹
HUATEC HRD-100 실시간 경보 장치 하나
신호 연결 라인 하나
RS232 전송 라인 (또는 USB에서 RS232 변환 라인) 하나
윈도우 특수용 소프트웨어 패키지 하나
컴퓨터 하나



이 시스템 하드웨어 부품은 국내외 첨단 자기 센서와 독립적인 연구 개발 샘플링 모듈을 사용하여 RS232 (또는 USB) 메인 라인 드라이브를 통해컴퓨터에 직접 저장된 데이터.

이 시스템 소프트웨어 부분은 웨이블렛 변환 분석 기초에 있으며, 비주얼 베이직 6.0 프로그래밍 언어 기초를 활용하여 컴파일 작업을 수행합니다.데이터 수집 및 제어와 같은 기능을 달성, 데이터 분석, 데이터 표시, 데이터 저장 등. DOS 소프트웨어 기능의 가시적 특성을 증가, 그리고 지속적으로 길을 추적하는 독특한 경향에 의해, 지속적으로,동적 관찰 데이터 신호와 변화 상황, 그리고 실시간 표시 결과 얻을 수 있으며 알람을 발송; 소프트웨어는 자동 평가 기능을 증가;부분적 결함 증대 크기와 전체 크기의 면적의 비율에서; 소프트웨어와 윈도우는 완전히 호환, 사용자의 관성 작업에 적합, 워드 파일을 생산 검사 보고서를 사용 합니다.

이 시스템 소프트웨어는 유선 컴퓨터 탐지기 DOS 소프트웨어 샘플링 데이터 형식을 호환하고 분석 처리 할 수 있습니다.

윈도우 시스템은 독립적인 운영 절차를 취하고 안전한 검사 시스템을, 편리하게 모든 종류의 현대 컴퓨터에 적합 할 수 있습니다.그리고 일련의 검사 절차를 완료.



3센서 도입

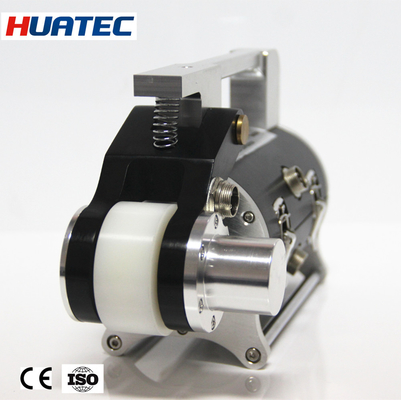

자기 센서: 센서는 이동 위치 (리딩 휠, 인코더), 자기화 설치 및 샘플링 조직으로 구성됩니다. 시스템이 활성화 된 후,와이어 로프와 그것은 상대적인 움직임이 있습니다, 그러면 신호를 수집할 수 있습니다.

이동 위치: 선도 바퀴는 원을 회전, 광 전기 인코더는 샘플링 명령 펄스를 발송, 같은 공간 샘플링을 실현.

자석화 설치: 와이어 로프와 그것은 상대적인 움직임을 가지고있을 때, 와이어 로프 축 자석화를 완료합니다.

샘플링 조직: 와이어 로프와 센서가 상대적인 움직임을 가질 때,샘플링 채널을 구성 한 홀 요소는 시뮬레이션 전압 신호로 유출 변화 조건의 전선 로프 자기 흐름 변환.



4HUATEC 실시간 경보 장치

HUATEC 실시간 알람 장치는 휴대용 다목적 데이터 수집 장치로, RS232 전송 라인을 통해 변환된 데이터 신호를 컴퓨터로 전송하고 저장합니다.컴퓨터 CPU의 강력한 기능을 사용 온라인 및 실시간 처리 분석, 미리 설정 될 동등 한 임계 값에 따라 실시간 알람을 발송합니다. 센서 전원 공급을 제공 한 그룹 리?? 배터리 그룹, 출력 5V입니다.충전 및 전원 스위치를 공급 할 수있는 추가 충전 포트가 있습니다.





5소프트웨어 도입



Ndt Testing WRT Steel Wire Rope Flaw Tester Internal External Detector HRD-100 1

그림 3 주요 기능 항목





6센서 옵션

센서 철사선의 지름 가장 좋은 탐지 범위
HUATEC-F5 5mm 2~5mm
HUATEC-F10 10mm 5~10mm
HUATEC-F15 15mm 8~15mm
HUATEC-F20 20mm 10~20mm
HUATEC-F25 25mm 15~25mm
HUATEC-F30 30mm 20~30mm
HUATEC-F35 35mm 15~35mm
HUATEC-F40 40mm 30~40mm
HUATEC-S45 45mm 35~45mm
다른 센서는 사용자 정의 생산 될 수 있습니다




HRD-100 강철 실 로프 결함 탐지기 시험 장치 1HRD-100 강철 실 로프 결함 탐지기 시험 장치 2HRD-100 강철 실 로프 결함 탐지기 시험 장치 3HRD-100 강철 실 로프 결함 탐지기 시험 장치 4
