제품 상세 정보:
|
| X축 슬라이딩 선형 가이드 레일: | ≤0.5μm /80mm | X 축 위치 지정 격자 눈금자: | 0.1μm |
|---|---|---|---|
| 선 정확도: | ≤±(1.5+|0.2H|)μm | 원호: | ≤±(2+R/8)μm |
| 곧음: | ≤0.8μm/100mm | 샘플링 길이-L: | 0.08、0.25、0.8、2.5、8(mm) |
| 지시 오차: | ± 5% | 표시의 반복성: | 2% |
| 강조하다: | 통합 테스트 기계 거칠성 윤곽 그래프,파동성 프로필로미터 거칠성 윤곽 그래프,거칠성 콘투어 그래프 |
||

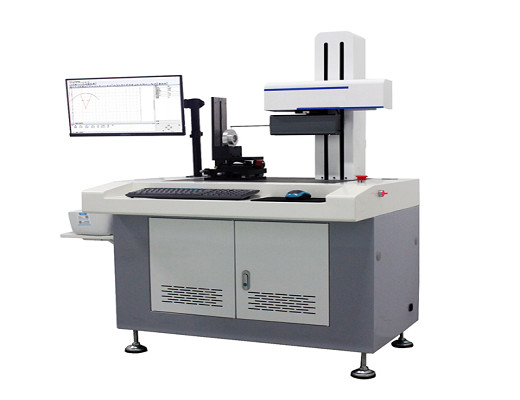

SRT-7150 표면 거칠성 윤곽 그래프 파동성 프로필로미터 통합 검사 기계
SRT-7150는 표면 거칠성 및 윤곽 측정을 위한 통합 측정 기계 장비입니다.
각종 작업 조각의 표면 거칠성 및 프로파일은 고정도의 격자 측정 시스템, 고정도의 썰매 가이드 레일,고성능 비접촉 선형 모터, 고성능 거칠성 측정 모듈, 고성능 컴퓨터 제어 시스템 기술과 완벽한 다기능 소프트웨어.
이 장치는 평면 및 가로 절단 프로필 매개 변수, 표면 파동 매개 변수, 거칠성 매개 변수 등 다양한 기계 부품의 다양한 매개 변수를 측정 할 수 있습니다.
그것은 직선, 기울기, 각 처리, 원 처리 (직선에서 촉각선까지 거리, 원의 중심에서 원의 중심까지 거리, 아크 반지름,교차점에서 원의 중심까지의 거리, 원의 중심에서 직선까지의 거리 ), 점 직선 처리 (절단점에서 직선까지의 거리, 교차점에서 원의 중심까지의 거리,두 직선의 교차점, 교차점에서 교차점까지의 거리 ), 로가리듬 곡선, 굴의 너비, 굴의 깊이, 굴의 가장자리 거리, 굴의 중심 거리, 기울기, 수평 거리,각 부분의 수직 거리와 다른 모양 매개 변수.
그것은 베어 산업, 기계 가공, 자동차, 오토바이, 정밀 하드웨어, 정밀 도구, 곰팡이, 도구, 광 부품 및 기타 산업에 적합합니다.
기술 매개 변수:
| 프로젝트 모델 | SRT-7150 | |
|
X축 슬라이딩 선형 안내 레일 |
운동 정확성 | ≤0.5μm /80mm |
|
X축 위치 그레이트 리너 |
결의 |
00.1μm
|
| 생산 장소 | 중국 | |
| 데이터 센서 | 결의 | 00.02μm |
| 생산 장소 | 해외로 수입 | |
| 시스템 해상도 | 65536:1 | |
| 선형 정확성 | ≤±(1.5+ 마이너 0.2H 마이너) μm | |
| 원형 활 | ≤±(2+R/8)μm | |
| 각 | ≤±2′ | |
| 직선성 | ≤0.8μm/100mm | |
| 거칠성 측정 | ||
| 측정 범위 | X축 | 라:00.01 ~ 10μm |
| Z1축 | ±500μm | |
| 평가 매개 변수 |
거칠성 평가 매개 변수:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq 및 Rmr ((c); 리플 정도 평가 매개 변수:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr ((c); 원래 윤곽 평가 매개 변수:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 及 Pmr ((c)) |
|
| 샘플링 길이-L | 0.08,0.25,0.8,2.5,8 ((mm); | |
| 평가 기간 | GB / T10610-2009 표준 구현에 따라 | |
| 표시 오류 | ± 5% | |
| 표시의 반복성 | 2% | |
| P로필 측정 | ||
| 측정 범위 | X축 | ≤150mm |
| Z축 | ≤ 300mm (사용자의 필요에 따라 조정할 수 있습니다) | |
| Z1 | ≤40mm | |
| 테이블의 이동 속도 | 0.05-0.8mm/s (4단, 자동 속도 조절) | |
| 작업 환경 |
작업 온도:10°C~30°C (정상적인 온도) 습도 20-80%RH 진동 원천이 없습니다. |
|
| 필요한 전원 공급 | 220V 50Hz 0.5Kw 개별 지상 전선 | |
| 기기 크기 (길이 × 너비 × 높이) | 980×740×1500mm | |
| 기기 무게 | 약 120kg | |
|
부분 이름
|
프로젝트 이름 |
| 기계 부품 | 호스트 기기 프레임 x1 |
| 대리석 작업 테이블 x1 | |
| 유니버설 정밀 조정 테이블 x1 | |
| 기둥 시스템 x1 | |
| 수평 선도열 이동장치 x1 | |
| 전기 부품 | 전기 제어 시스템 x1 |
| 선형 격자 x1 | |
| 인덕턴스 센서 x1 | |
| 컴퓨터 x1 | |
| HP 잉크젯 프린터 x1 | |
| 특수 측정 소프트웨어 x1 | |
|
표준 부품
|
표준 크기의 공 x1 |
| 높은 표준 블록 x2 | |
| 거칠성 측정기 표준 블록 x1 | |
| 주사기 |
탐사기와 측정 바늘 x4 |
| 다른 것 | 표준 도구 상자 x1 |
