제품 상세 정보:
|
제품: | 모래 곰팡이 표면 단단성 검사기 HT-6710A/B/C | 표준: | DIN 53505, ISO 868, ISO 7619, ASTMD 2240, JISK7215. |
---|---|---|---|
커넥터: | PC와 연결하기 위한 USB 데이터 출력. | 전원 공급: | 2x1.5v AA (UM-3) 배터리 |
운영 상태: | 온도 0~40˚C 습도 <80% | 크기: | 162x65x28mm (6.4x2.6x1.1인치) |
무게: | 약 170g (배터리 제외) | MOQ: | 1PC |
강조하다: | 샌드 몰드 표면 경도계,HT-6710A/B/C 표면 경화 검사기,HUATEC 표면 단단성 검사기 |

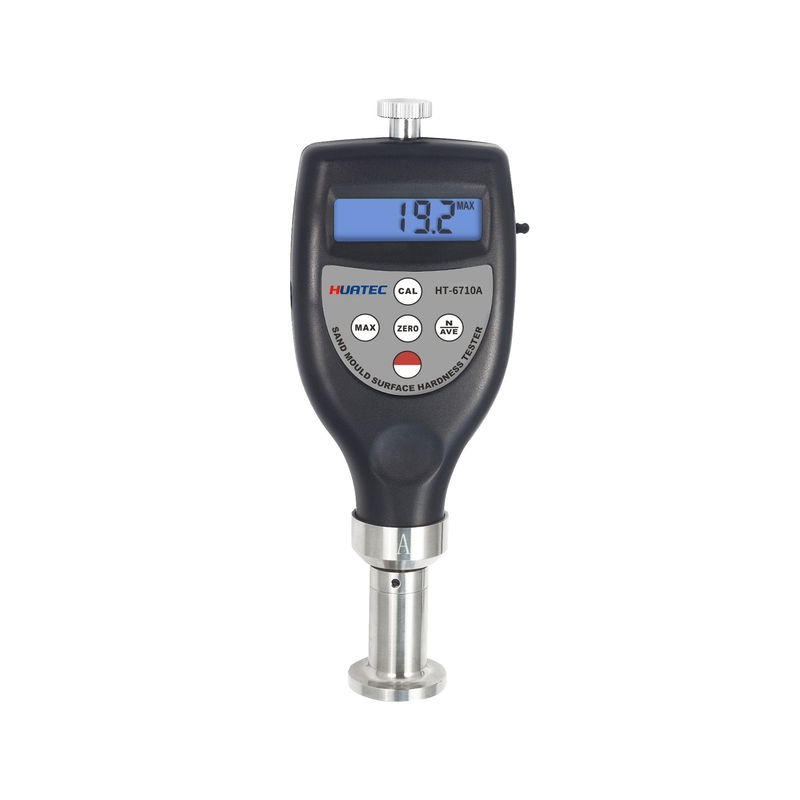

HUATEC 샌드 폼 표면 단단성 검사기 HT-6710A/B/C
1모델 가이드
2. 특징
* DIN 53505, ISO 868, ISO 7619, ASTMD 2240, JISK7215의 표준을 충족합니다.
* 샌드 폼 표면 단단성 검사기는 모래 폼 / 젖은 폼의 핵의 표면 단단성을 측정하고 폼프 프로세스의 구성을위한 기술적 매개 변수를 제공하기 위해 사용됩니다.
* 모래 곰팡이의 표면 경도는 세 가지 유형으로 나뉘어 있습니다. A, B 및 C. 일반적인 모델은 B 유형입니다.
A형: 수동 또는 기계적 저압 및 중압 폼링에서 얇은 모래 곰팡이/핵의 표면 경화 테스트에 적합합니다.
B형: 수동 또는 기계적 저압 및 중압 폼링에서 얇고 거친 모래 곰팡이/핵의 표면 경화 테스트에 적합합니다.
C형: 고압 폼링에서 모래 곰팡이의 표면 단단성 테스트에 적합합니다.
* 모래 곰팡이 표면에 대한 B형 강도 검사의 단위는 (g/mm2) 이지만 단위 대신 강도 H (A/B/C) 를 사용하는 것이 일반적입니다.단위 값이 크면 해당 경도는 크다 (g/mm2).
* 평균 계산 함수
* 피크 가치 예금 함수
* 저전압 경보 기능
* PC와 연결하기 위해 USB 데이터 출력을 사용하세요.
* 블루투스 데이터 출력 선택
* The HUATEC Sand Mould Surface Hardness Tester is used to measure the surface hardness of the sand mould/core of the wet mold and provide technical parameters for the formulation of the molding process.
* 모래 2 곰팡이 표면에 대한 B형 경화 측정 단위는 (g/mm ), 그러나 단위 대신 경화 H ((A/B/C) 를 사용하는 것이 일반적입니다.일관성 있는 대책, 단위 값이 크면 대응된 단단성 값은 2도 크다 (g/mm).
* 저전압 표시기
* 디지털 디스플레이는 추측이나 오류 없이 정확한 판독을 제공합니다.
* 전력을 절약하기 위해 자동 전원 끄기
* 내부 매개 변수: 최고 값 잠금, 평균 값 계산 및 전압 경보 기능이 있습니다.
전원 공급: 2x1.5v AA (UM-3) 배터리
* 작동 상태: 온도 0~40°C 습도 <80%
* 크기: 162x65x28mm (6.4x2.6x1.1인치)
* 무게: 약 170g (배터리를 포함하지 않음)
* 전원 종료: 2 모드 마지막 키 작동 후 2 분 후에 표시 될 때까지 전원 키를 누르면 언제든지 수동 종료 또는 자동 종료.
3. 작업 원칙
스프링에 대한 힘은 스트로크와 선형이라는 원칙에 따라 스트로크는 센서를 통해 값으로 변환됩니다.,단위 대신 단단성 H ((A / B / C) 으로 표시하는 것이 관습입니다. 그 양이 관련이 있고 일관성 있기 때문에,단위 값이 크면 해당 학위 값은 2도 크다 (g/mm).
4. 사양
디스플레이: 4자리, 10mm LCD 디스플레이
범위: 0~100 H ((A/B/C)
측정 범위: 10~90 H ((A/B/C)
해상도: 0.1 H ((A/B/C)
측정편차: ≤ ±1H ((A/B/C)
모델 | HT-6710A | HT-6710B | HT-6710C |
뇌졸중 | 2.50mm | 2.50mm | 2.50mm |
부하 | 237g | 980g | 1500g |
압력 부하 | 90g | 50g | 180g |
인더터의 모양과 크기 | 구형 R250 | 구형 R1270 | 구형 R120 |
단위 | HA | HB | HC |
표시 | 4자리, 10mm LCD | ||
매개 변수 | 테스트 결과/중간 값/최대 값 | ||
표시 범위 | 0~100H ((A/B/C) | ||
테스트 범위 | 10~90H ((A/B/C) | ||
정확성 | ≤±1H ((A/B/C) | ||
결의 | 0.1H ((A/B/C) | ||
배터리 표시기 | 배터리 부하 표시기 | ||
자동 끄기 | √ | ||
운영 | 온도: 0~40°C 습도: <80%RH | ||
전원 공급 | 2x1.5V AAA (UM-4) 배터리 | ||
크기 | 162x65x28mm | ||
무게 | 170g | ||
표준 액세서리 | 주 단위 | ||
운반 가방 | |||
운영 설명서, 캘리브레이션 인증서 | |||
선택용 액세서리 | 소프트웨어와 함께 USB 데이터 케이블 | ||
소프트웨어와 함께 블루투스 데이터 어댑터 |
5측정 절차
5.1 시험 표본 최소 두께는 다른 표준에 명시되어 있습니다. 부분 1 참조. 표본은 어느 가장자리에서든 최소 12mm의 측정이 가능하도록 해야 합니다.표본 표면은 평평하고 평행하여 압축면이 듀로미터 프로브에서 최소 6mm 반지름의 영역을 통해 표본에 접촉 할 수 있도록해야합니다.- 표본은 C h e v e n e c e s a r y t i c e n s 요구 사항에 따라 층으로 구성 될 수 있습니다.그러나 이러한 표본에서 측정된 것은 고체 표본에서 측정된 것과 일치하지 않을 수 있습니다., 층 사이의 표면 표면이 완전히 접촉하지 않기 때문입니다.
5.2 테스트기를 켜기 위해 ‧전력 키‧를 누르고 놓아야 한다.
5.3 디스플레이에 MAX 표시가 나타나기 전까지 MAX 키를 누르십시오.
5.4 단속기를 각 가장자리에서 최소 12mm의 거리를 두고 수직으로 잡는다. 압력발을 최대한 빨리 충격 없이 표본에 가린다.발이 표본 표면과 평행하게 유지압축발과 표본 사이의 단단한 접촉을 얻기 위해 충분한 힘을 가합니다. 1 또는 2 초 동안 유지, 최대 판독은 자동으로 얻을 수 있습니다.
5.5 다음 측정을 하기 위해, 그냥 누르면 됩니다.4다른 한편으로, 표시 MAX가 디스플레이에서 사라지기 전까지 "최대 유지 키"를 누르면 됩니다. 그리고 단계 6.3과 6을 반복합니다.4.
5.6 최대값 이외의 값이 필요하다면 디스플레이에 표시된 표시자 ?? MAX?? 를 설정할 필요가 없다. 이 경우 디스플레이에 표시된 값은 즉각적인 값이다.그냥 움직이지 않고 듀로미터를 잡고 필요한 시간 간격 (보통 1초 미만) 후에 판독을 얻으십시오..
5.7 평균값을 얻는 방법
5.7.1 여러번의 측정의 평균값을 얻으려면, 표시에 표시되는 기호인 N를 표시하기 위해 N/AVE 키를 누르고 풀어주면 됩니다..이 자리는 평균값을 계산하는 데 사용되는 측정의 시간을 나타냅니다. 각 누르면 누르면 누르면 누르면 누르면 1으로 증가합니다.그리고 숫자는 9에서 N/AVE 키를 누르면 1이 됩니다..
5.7.2 숫자를 필요한 숫자로 조정하고 측정 상태로 돌아가기 위해 MAX 키 또는 0 키를 누르거나 디스플레이에서 0까지 몇 초 동안 기다립니다.
5.7.3 5.3부터 5 단계에 따라 측정한다.5. 각 테스트는 6mm 떨어져 있어야 합니다. 측정을 할 때마다, 측정의 읽기 및 시간이 디스플레이에 표시됩니다. 측정의 시간이 설정 된 숫자와 같을 때,단위는 먼저 마지막 측정값을 표시하고, 그 다음 마지막 측정값의 평균값을 표시하고, 그 다음 2개의 비핑을 표시하고, 디스플레이에 표시된 기호는7.4 다음 평균값을 얻으려면 5을 반복합니다.7.35.7.5 평균 측정에서 벗어나기 위해, N/AVE를 누르면 N 사라질 때까지요.
6. 캘리브레이션 검사
검사기가 정확하는지 확인하려면, 그냥 calibrated 테스트 블록의 구멍에 인테너를 삽입.테스트 블록의 상위 표면과 압축 발 사이에 단단한 접촉을 만들기 위해 충분한 힘을 적용. 판독은 테스트 블록에 스탬프 된 값과 일치해야합니다. 그렇지 않으면, 그냥 제로 캘리브레이션과 하이 엔드 캘리브레이션을 수행합니다.
6.1 제로 캘리브레이션 강도계를 수직으로 잡고, 힌터 끝이 공중에 매달려 있으면 디스플레이의 판독값은 0이어야 합니다. 그렇지 않으면테스트 장치가 0을 표시하도록 0 키를 누르면.
6.2 고급 캘리브레이션 그냥 평평한 유리 위에 인데너를 배치, 충분한 힘을 적용 유리와 압축 발 사이에 단단한 접촉을 만들기 위해. 디스플레이에 대한 판독은 99 사이에 있어야합니다.5 및 101그렇지 않으면, CAL 키를 눌러 고도의 캘리브레이션을 수행합니다.
7배터리 교체
7.1 디스플레이에 배터리 기호가 표시되면 배터리를 교체해야 합니다.
7.2 배터리 커버를 테스트 장치에서 벗어나 배터리를 제거합니다.
7.3 전지를 설치하여 극에 주의를 기울여야 한다.
8부속품
표준 액세서리: 운반 케이스 1 PC 운영 설명서 1 PC 캘리브레이션 인증서 1 PC
선택용 액세서리: RS232C용 케이블 및 소프트웨어
