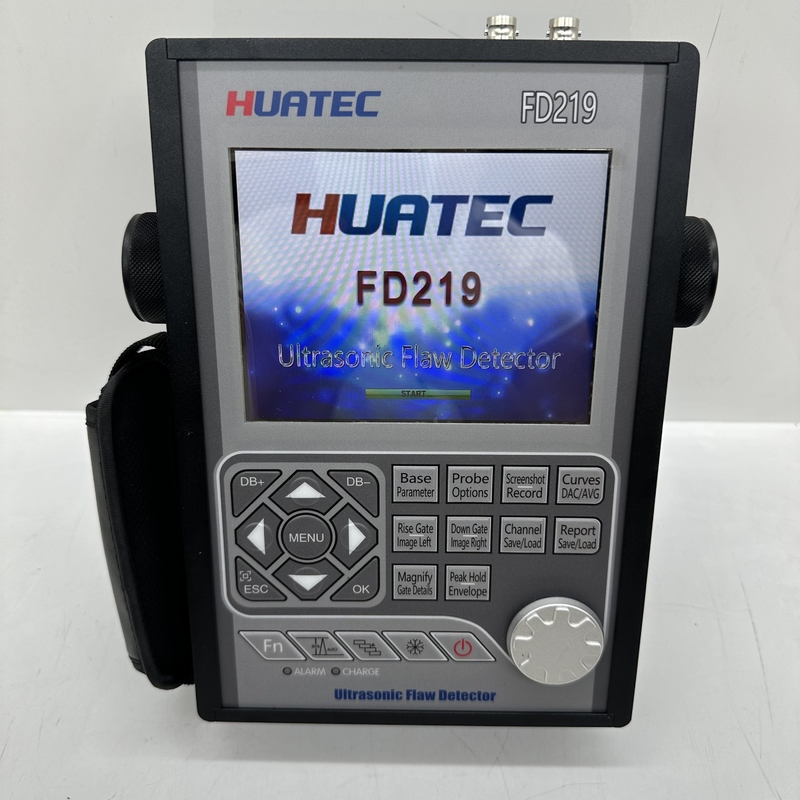

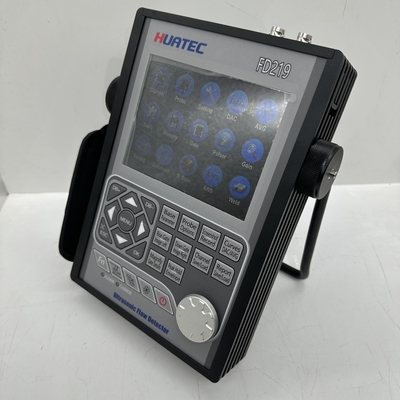

FD219 금속 모양 디지털 초음파 결함 감지기

FD219 금속 모양 디지털 초음파 결함 감지기
FD219 금속 모양 디지털 초음파 결함 감지기 FD219 금속 모양 디지털 초음파 결함 감지기

큰 이미지 :  FD219 금속 모양 디지털 초음파 결함 감지기

제품 상세 정보:
원래 장소: 중국
브랜드 이름: HUATEC
인증: CE
모델 번호: FD219
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: USD2300/set - USD2600/set
포장 세부 사항: 통 패킹상자
배달 시간: 7-10 당신의 지불의 영수증 며칠 뒤에 일합니다
지불 조건: 전신환, 페이팔
공급 능력: 10은 / 달에서 설정합니다

FD219 금속 모양 디지털 초음파 결함 감지기

설명
강조하다:

FD219 초음파 결함 탐지기

,

디지털 초음파 결함 탐지기

,

금속 모양 초음파 결함 감지기

FD219 금속 모양 디지털 초음파 결함 감지기



소개

이 HUATEC FD219 결함 탐지기는 휴대용 산업용 디지털 초음파 결함 탐지기로 다양한 결함을 감지, 위치, 평가 및 진단 할 수 있습니다.) 가공대에서 빠르게, 편리하게, 손상없이, 그리고 정확하게. 그것은 실험실과 엔지니어링 현장에서 둘 다 사용할 수 있습니다. 이 도구는 제조, 철강 금속공학에서 광범위하게 사용할 수 있습니다.금속 가공, 화학 산업 및 결함 탐지 및 품질 통제가 필요한 다른 분야. 또한 항공 우주 분야에서 온라인 안전 검사 및 생명 평가에서 널리 사용됩니다.철도 운송, 보일러 및 압력 용기 등

도구는 널리 숨겨진 균열, 공백, 해체 및 같은 불연속성, 용접, forgings, billets, 축, 샤프트, 탱크 및 압력 용기, 터빈,및 구조 구성 요소.



표준 패키지:

호스트 1PC
직선 탐사기 2.5MHz 20mm 1PC
각 탐사 4MHz 8X9 60도 1PC
프로브 연결 케이블 1PC
전원 어댑터와 케이블 1PC
PC 소프트웨어 1PC
통신 케이블 1PC
사용 설명서 1PC
캘리브레이션 인증서 1PC
기기 케이스 1PC

특징

핵심 하드웨어는 ARM + FPGA로 설계되었으며 소프트웨어는 매우 신뢰할 수있는 멀티 태스킹 운영 체제를 사용합니다.기기의 내구성 및 신뢰성.

이 악기는 마스터-슬래브 메뉴를 사용하며 단축키와 디지털 회전 버튼으로 설계되었습니다. 이 악기는 가볍고 휴대 가능하며 한 손으로 잡을 수 있습니다.

디스플레이

풀 디지털 멀티 컬러 고해상도 (640×480 픽셀) 다채로운 TFT LCD 디스플레이. 파형 디스플레이는 더 섬세하고 인간적입니다.



4개의 운영 인터페이스 스타일을 환경에 따라 선택할 수 있습니다.

빠른 60Hz 업데이트 LCD, 미묘한 파동 형태 변화를 표시할 수 있습니다.

LCD 밝기는 자유롭게 설정할 수 있습니다.

형상

알루미늄 금속 껍질은 강하고 내구성이 있으며, 전자기 보호 성능은 매우 좋습니다.

360도 회전하는 완화 브래킷과 고무 껍질은 사용하기 쉽습니다.

가열된 유리판, 매우 단단하고, 마모 및 스크래치 저항성

스크린샷 및 PDF 결함 탐지 보고서

모든 페이지와 결함 탐지 보고서의 실시간 스크린 샷을 U 디스크에 BMP 사진으로 저장하고 색상 또는 회색 스케일 사진으로 설정할 수 있습니다.

결함 탐지 보고서를 PDF 파일로 수출하고 U 디스크에 저장하여 쉽게 보관 및 인쇄 할 수 있습니다.

PDF 파일의 모든 내용은 사용자 필요에 따라 사용자 정의 할 수 있습니다.

BMP 사진 및 PDF 파일은 컴퓨터 또는 휴대 전화에서 볼 수 있습니다.

라인지

강철에서 최대 15000mm까지; 고정 단계 또는 지속적으로 변동 가능한 범위. 큰 작업 조각 및 고 해상도의 측정에 사용할 수 있습니다.

펄서

펄스 에너지는 100V,200V, 250V, 300V,350V, 400V 및 500V 중에서 선택할 수 있습니다.

펄스 너비는 0.1μs에서 0.5μs까지 조정하여 다른 주파수의 프로브와 일치합니다.

펄스 반복 주파수는 20Hz에서 2KHz까지 조절할 수 있습니다.

최적의 탐사 성능을 위해 50Ω,150Ω,250Ω 및 500Ω 사이에서 선택 가능한 덤핑

탐사선택: 단일 크리스탈 탐사선, 이중 크리스탈 탐사선, 특수 각 탐사선, 침투 탐사선, 등반 탐사선

수신기

샘플링: 16자리 AD 변환기 320MHz 샘플링 속도

수정:긍정 반파, 음반 반파, 풀파 및 RF

아날로그 대역폭: 0.2MHz에서 20MHz의 기능으로 선택 가능한 주파수 범위 (기기에서 자동으로 설정) 를 사용하여 최적의 성능을 위해 탐사선과 일치합니다.

이득:0dB에서 110dB까지 선택 가능한 단계로 조절됩니다. 0.1dB, 2dB, 6dB.

게이트스

두 개의 완전히 독립적인 게이트는 피크 트리거를 사용하여 신호 높이나 거리를 측정할 수 있는 다양한 옵션을 제공합니다.

에코에서 에코 모드는 매우 가까운 신호에 대한 정확한 게이트 위치를 허용합니다.

게이트 시작: 전체 표시 범위에서 변수

게이트 너비: 게이트 시작에서 표시 범위의 끝까지 변수

게이트 높이: 0에서 99%까지 변수 풀 화면 높이

알람: LED 플래시와 함께 문자 긍정/부정

기억

장치는 내장된 대용량 메모리를 가지고 있으며, 장기의 전력 고장으로 인해 데이터와 파일이 손실되지 않습니다.

500개의 채널 파일의 메모리로 캘리브레이션 설정과 탐사 매개 변수를 저장합니다.

A-Scan 파동 및 설정을 저장하기 위해 1000 파동 보고서 파일의 메모리.

모든 파일들은 저장되고, 회수되고, 삭제될 수 있습니다.

채널 설정 및 보고서 파일은 메모리 디스크를 통해 내보낼 수 있으며, 정보는 또한 USB 메모리를 통해 무제한 양으로 저장할 수 있습니다.

비디오 레코더

비디오 레코더는 많은 상황에서 유용하며 나중에 탐사 활동을 분석하려는 사람들에게 매우 편리합니다.

도구는 테스트 프로세스를 녹화하고 비디오 파일로 저장할 수 있습니다.그리고 각 비디오 파일은 최대 5분 정도가 될 수 있습니다..

비디오 파일을 메모리 디스크에 저장하는 것을 선택하면 비디오 파일의 수와 기간이 제한되지 않습니다.

테스트 프로세스를 기록하고 재생하는 것은 후속 연구와 결함 검출 분석에 큰 편의를 제공합니다.

비디오 재생은 일시 중지, 빠른 전향, 빠른 리월드 및 중지 기능을 지원합니다.



기능

  • 자동 캘리브레이션: 탐사기의 제로 오프셋, 탐사기의 각도 (K 값) 및 재료의 속도 자동 캘리브레이션.
  • 결함 위치: 라이브 디스플레이 소리 경로, 프로젝션 (표면 거리), 깊이, 진폭,
  • 결함 크기: AVG 또는 DAC를 이용한 자동 결함 크기, 결함 수용 또는 거부의 보고 속도.
  • 디지털 판독 및 트리그 함수: 두께 / 깊이 는 일반 탐사기를 사용할 때 디지털 판독으로 표시 될 수 있으며 각 탐사기를 사용할 때 표면 거리 및 깊이는 직접 표시됩니다.
  • DAC/AVG: 곡선은 자동으로 생성되며 샘플링 포인트는 보상 및 수정 될 수 있습니다. 곡선은 자동으로 이득과 함께 떠, 감지 거리와 함께 자동으로 확장,그리고 자동으로 지연시간에 따라 움직입니다. 모든 오프레이션의 AVG 곡선을 표시할 수 있습니다.
  • AWS D11이 표준을 선택하면 수동 계산을 줄이고 탐지 효율성을 향상시킬 수 있습니다.
  • 곡선 표면 수정 기능
  • 크랙 높이 측정 기능
  • 게이트 확대: 전체 화면 너비에 게이트 범위의 확산.
  • 비디오 녹화 및 재생.
  • 자동 이득 함수
  • 커버: 실시간 A-스캔을 60 Hz 업데이트 속도와 A-스캔 디스플레이 커버로 동시에 표시합니다.
  • 피크 홀드: 얼어붙은 피크 파형과 라이브 A- 스캔을 비교하여 테스트 결과를 쉽게 해석합니다.
  • 피크 마크: 실시간으로 피크를 캡처하고 표시
  • 에코 코딩: 1 ~ 9 에코 디스플레이 영역을 다양한 색상으로 표시합니다. 결함 위치를 분석하는 데 사용됩니다.
  • 스캔 동결: 디스플레이 동결은 파형 및 테스트 거리 데이터를 저장합니다.
  • B 스캔 표시 기능. 직관적으로 작업 조각의 결함 모양을 표시하고 탐지 결과는 더 직관적입니다.



실시간 시계

기기 시계는 계속 시간을 추적합니다.

의사소통

두 개의 고속 USB2.0 포트. 두 개의 USB 모드를 선택할 수 있습니다: U-DISK 및 U-BRIDGE. U-DISK 모드, 채널 구성 파일, 결함 보고 파일,스크린 샷 사진과 녹화 된 영화는 U-DISK에 저장할 수 있습니다U-BRIDGE 모드에서 기기는 DataPro 소프트웨어와 데이터를 교환합니다.

배터리

내장된 대용량 고성능 리?? 이온 배터리

12시간 이상의 연속 작업시간, 4-6시간의 전형적인 충전시간

손잡이

작동 조정 회전 손잡이를 사용하여 쉽고 빠르게 수행됩니다.

소프트웨어 업그레이드

소프트웨어는 U-DISK를 통해 쉽게 업그레이드 될 수 있습니다. 업그레이드는 기계에 손상을 주지 않습니다.



사양

  • 측정 범위: 0~15000mm, 강철 속도
  • 펄스 반복 주파수는 20 Hz에서 2000 Hz까지
  • 재료 속도: 1000~20000m/s
  • 펄스 반복 주파수는 20 Hz에서 2000 Hz까지
  • 동적 범위: 더 많은 40dB
  • 시스템 선형성: 수평: +/-0.2% FSW
  • 수직: 0.25% FSH, 증폭기 정확성 +/-1 dB
  • 해상도: 40dB 이상
  • 감수성 잔해: 50dB 이상 ((깊은 200mmF2 평면 바닥 구멍)
  • 거부 (삭제): 전체 화면 높이의 0~80%
  • 소음: 10% 미만
  • 게이트 모니터: 전체 스파이 범위에서 제어 할 수있는 두 개의 독립적인 게이트
  • 장점: 선택 가능한 해상도 0에서 최대 110 dB1, 1.0, 2.06.0 dB
  • 대역폭 (강장기 대역폭 ): 0.2~20MHz
  • 펄스 이동: 32dB 이상
  • 디스플레이 지연: -20 ~ 3400 μs
  • 탐사 지연 / 제로 오프셋: 0 ~ 99.99μs
  • 테스트 모드: 펄스 에코, 듀얼 일러먼트 및 트루-트랜스미션
  • 펄서: 조정 가능한 파동 펄서
  • 펄스 에너지: 100V, 200V, 250V, 300V, 500V 선택 가능
  • 수정: 양 반파, 음 반파, 전체 파, RF
  • 단위: 인치 또는 밀리미터
  • 변압기 연결: BNC 또는 LEMO
  • 전력 요구 사항: AC 메인 100-240 VAC, 50-60 Hz
  • 작동 온도: -10°C ~ 50°C, 저장 온도: -30°C ~ 50°CFD219 금속 모양 디지털 초음파 결함 감지기 0FD219 금속 모양 디지털 초음파 결함 감지기 1FD219 금속 모양 디지털 초음파 결함 감지기 2
