소개

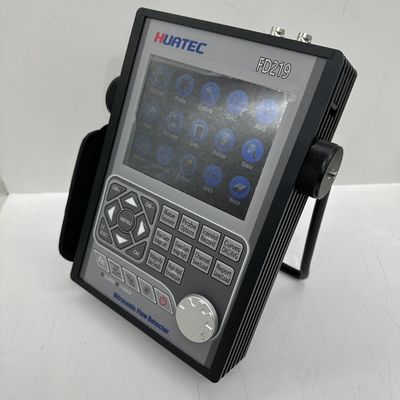

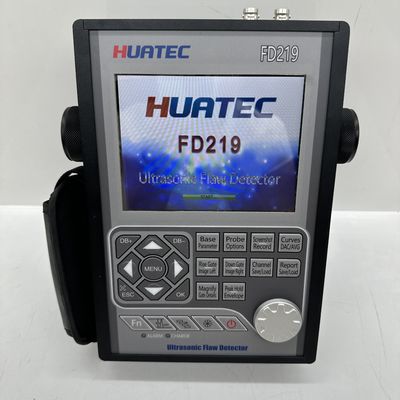

이 HUATEC FD219 결함 탐지기는 휴대용 산업용 디지털 초음파 결함 탐지기로, 작업물 내의 다양한 결함(균열, 개재물, 기공 등)을 빠르고 편리하며 비파괴적이고 정확하게 탐지, 위치 파악, 평가 및 진단할 수 있습니다. 실험실 및 현장 작업 모두에 사용할 수 있습니다. 이 장비는 제조, 철강 야금, 금속 가공, 화학 산업 및 결함 탐지 및 품질 관리가 필요한 기타 분야에서 널리 사용될 수 있습니다. 또한 항공 우주, 철도 운송, 보일러 및 압력 용기 등의 분야에서 온라인 안전 검사 및 수명 평가에도 널리 사용됩니다.

이 장비는 용접부, 단조품, 빌릿, 차축, 샤프트, 탱크 및 압력 용기, 터빈 및 구조 부품에서 숨겨진 균열, 공극, 박리 및 유사한 불연속성을 위치 파악하고 크기를 측정하는 데 널리 사용될 수 있습니다.

기능

핵심 하드웨어는 ARM+FPGA로 설계되었으며, 소프트웨어는 높은 신뢰성의 멀티태스킹 운영 체제를 사용하여 장비의 기능, 휴대성, 내구성 및 신뢰성을 크게 향상시켰습니다.

이 장비는 마스터-슬레이브 메뉴를 사용하며, 바로가기 키와 디지털 회전 노브로 설계되었습니다. 장비는 가볍고 휴대성이 뛰어나 한 손으로 잡을 수 있습니다.

디스플레이

전체 디지털 멀티 컬러 고해상도(640x480 픽셀) 멀티 컬러 TFT LCD 디스플레이. 파형 디스플레이가 더욱 섬세하고 사용자 친화적입니다.

환경에 따라 4가지 작동 인터페이스 스타일을 선택할 수 있습니다.

60Hz의 빠른 업데이트 속도를 가진 LCD. 미묘한 파형 변화를 표시할 수 있습니다.

LCD 밝기를 자유롭게 설정할 수 있습니다.

형상

전체 알루미늄 금속 쉘은 견고하고 내구성이 뛰어나며 전자기 차폐 성능이 매우 우수합니다.

360도 회전 댐핑 브래킷과 고무 커버로 사용이 편리합니다.

강화 유리 패널, 매우 단단하고 내마모성 및 스크래치 방지 기능이 있습니다.

스크린샷 및 PDF 결함 탐지 보고서

모든 페이지의 실시간 스크린샷 및 결함 탐지 보고서를 BMP 이미지로 U 디스크에 저장할 수 있으며, 컬러 또는 회색조 이미지로 설정할 수 있습니다.

결함 탐지 보고서를 PDF 파일로 내보내 U 디스크에 저장하여 보관 및 인쇄를 용이하게 합니다.

PDF 파일의 모든 내용은 사용자 요구에 따라 사용자 정의할 수 있습니다.

BMP 이미지와 PDF 파일은 컴퓨터 또는 휴대폰에서 볼 수 있습니다.

범위

강철에서 최대 15000mm; 고정 단계 또는 연속 가변으로 범위 선택 가능. 대형 작업물 및 고해상도 측정에 적합합니다.

펄서

펄스 에너지 100V, 200V, 250V, 300V, 350V, 400V 및 500V 중에서 선택 가능.

펄스 폭은 0.1μs에서 0.5μs까지 조절 가능하여 다양한 주파수의 프로브와 일치시킬 수 있습니다.

펄스 반복 주파수는 20Hz에서 2KHz까지 조절 가능합니다.

최적의 프로브 성능을 위해 50Ω, 150Ω, 250Ω 및 500Ω 중에서 댐핑 선택 가능.

프로브 선택: 단결정 프로브, 이중 결정 프로브, 특수 각도 프로브, 관통 프로브, 등반 프로브.

수신기

샘플링: 320MHz 샘플링 속도의 16비트 AD 컨버터

정류: 양의 반파, 음의 반파, 전체 파형 및 RF

아날로그 대역폭: 0.2MHz ~ 20MHz 기능, 선택 가능한 주파수 범위(장비에서 자동 설정)로 프로브와 일치시켜 최적의 성능을 제공합니다.

게인: 0dB ~ 110dB, 0.1dB, 2dB, 6dB 단계로 조절 가능.

게이트

두 개의 완전히 독립적인 게이트는 피크 트리거를 사용하여 신호 높이 또는 거리에 대한 다양한 측정 옵션을 제공합니다.

에코-투-에코 모드를 사용하면 매우 가까운 신호에 대한 정확한 게이트 위치 파악이 가능합니다.

게이트 시작: 전체 표시 범위에서 가변

게이트 폭: 게이트 시작부터 표시 범위 끝까지 가변

게이트 높이: 전체 화면 높이의 0% ~ 99%까지 가변

알람: LED 플래시와 함께 임계값 양수/음수.

메모리

장비에는 대용량 내장 메모리가 있으며, 장비 전원 차단으로 인해 데이터 및 파일이 손실되지 않습니다.

교정 설정 및 프로브 매개변수를 저장하기 위한 500개의 채널 파일 메모리.

A-스캔 파형 및 설정을 저장하기 위한 1000개의 파형 보고서 파일 메모리.

모든 파일은 저장, 호출 및 삭제할 수 있습니다.

채널 설정 및 보고서 파일은 메모리 디스크를 통해 내보낼 수 있으며, USB 메모리를 통해 무제한으로 정보를 저장할 수도 있습니다.

비디오 레코더

비디오 레코더는 여러 상황에서 유용하며, 나중에 탐지 활동을 분석하려는 사람들에게 매우 편리합니다.

장비는 테스트 프로세스를 녹화하고 비디오 파일로 저장할 수 있으며, 장비 또는 특수 소프트웨어를 통해 재생할 수 있습니다. 최대 10개의 비디오 파일을 지원하며, 각 비디오 파일은 최대 5분 길이입니다.

비디오 파일을 메모리 디스크에 저장하도록 선택하면 비디오 파일의 수와 길이에 제한이 없습니다.

테스트 프로세스를 녹화하고 재생하면 향후 결함 탐지 연구 및 분석에 큰 편리함을 제공합니다.

비디오 재생은 일시 정지, 빨리 감기, 빨리 되감기 및 중지 기능을 지원합니다.

기능

• 자동 교정: 프로브 제로 오프셋, 프로브 각도(K 값) 및 재료 속도의 자동 교정.
• 결함 위치 파악: 실시간 사운드 경로, 투영(표면 거리), 깊이, 진폭 표시,
• 결함 크기 측정: AVG 또는 DAC를 사용한 자동 결함 크기 측정으로 결함 수락 또는 거부 보고 속도 향상.
• 디지털 판독 및 트리거 기능: 일반 프로브 사용 시 두께/깊이를 디지털 판독으로 표시할 수 있으며, 각도 프로브 사용 시 표면 거리 및 깊이를 직접 표시합니다.
• DAC/AVG: 곡선이 자동으로 생성되며, 샘플링 포인트를 보정하고 수정할 수 있습니다. 곡선은 게인에 따라 자동으로 부동하고, 탐지 거리에 따라 자동으로 확장되며, 지연 시간에 따라 자동으로 이동합니다. 모든 조리개의 AVG 곡선을 표시할 수 있습니다.
• AWS D1.1. 이 표준을 선택하면 수동 계산을 줄이고 탐지 효율성을 높일 수 있습니다.
• 곡면 보정 기능.
• 균열 높이 측정 기능.
• 게이트 확대: 전체 화면 너비에 걸쳐 게이트 범위 확장.
• 비디오 녹화 및 재생.
• 자동 게인 기능
• 엔벨로프: 60Hz 업데이트 속도의 실시간 A-스캔과 A-스캔 디스플레이의 엔벨로프 동시 표시
• 피크 홀드: 고정된 피크 파형을 실시간 A-스캔과 비교하여 테스트 결과를 쉽게 해석합니다.
• 피크 마크: 실시간으로 피크를 캡처하고 표시합니다.
• 에코 코딩: 1~9개의 에코 표시 영역을 다른 색상으로 표시하여 결함 위치를 분석하는 데 사용됩니다.
• A 스캔 동결: 디스플레이 동결은 파형 및 테스트 거리 데이터를 유지합니다.
• B 스캔 디스플레이 기능. 작업물의 결함 형상을 직관적으로 표시하고 탐지 결과가 더욱 직관적입니다.

실시간 시계

장비 시계는 계속 실행되어 시간을 추적합니다.

통신

고속 USB 2.0 포트 2개. U-DISK 및 U-BRIDGE의 두 가지 USB 모드를 선택할 수 있습니다. U-DISK 모드에서는 채널 구성 파일, 결함 보고서 파일, 스크린샷 이미지 및 녹화된 동영상을 U-DISK에 저장할 수 있습니다. U-BRIDGE 모드에서는 장비가 DataPro 소프트웨어와 데이터를 교환합니다.

배터리

대용량 고성능 리튬 이온 배터리 내장.

12시간 이상 연속 작업 시간. 4-6시간 일반 충전 시간.

노브

회전 노브를 사용하여 작동 조정을 쉽고 빠르게 할 수 있습니다.

소프트웨어 업그레이드

U-DISK를 통해 소프트웨어를 쉽게 업그레이드할 수 있습니다. 업그레이드로 인해 기계에 손상이 발생하지 않습니다.

사양

• 측정 범위: 강철 속도 기준 0 ~ 15000mm
• 펄스 반복 주파수 범위: 20Hz ~ 2000Hz
• 재료 속도: 1000 ~ 20000m/s
• 펄스 반복 주파수 범위: 20Hz ~ 2000Hz
• 동적 범위: 40dB 이상
• 시스템 선형성: 수평: +/-0.2% FSW,
• 수직: 0.25% FSH, 증폭기 정확도 +/-1 dB.
• 해상도: 40dB 이상
• 감도 여유: 50dB 이상(깊이 200mm Φ2 평저 구멍)
• 거부(억제): 전체 화면 높이의 0 ~ 80%
• 노이즈: 10% 미만
• 게이트 모니터: 전체 스윕 범위에서 제어 가능한 두 개의 독립 게이트
• 게인: 최대 110dB, 0.1, 1.0, 2.0, 6.0dB 선택 가능한 해상도.
• 대역폭(증폭기 대역 통과): 0.2 ~ 20 MHz
• 펄스 변위: 32dB 이상
• 디스플레이 지연: -20 ~ 3400 μs
• 프로브 지연/제로 오프셋: 0 ~ 99.99 μs
• 테스트 모드: 펄스 에코, 듀얼 엘리먼트 및 스루 트랜스미션
• 펄서: 튜너블 웨이브 펄서
• 펄스 에너지: 100V, 200V, 250V, 300V, 500V 선택 가능
• 정류: 양의 반파, 음의 반파, 전체 파형, RF
• 단위: 인치 또는 밀리미터
• 트랜스듀서 연결: BNC 또는 LEMO
• 전원 요구 사항: AC 주 전원 100-240 VAC, 50-60 Hz
• 작동 온도: -10℃ ~ 50℃, 보관 온도: -30℃ ~ 50℃
