제품 상세 정보:
|
| 측정 범위: | 0.6~508mm(0.025~20.00인치) | 측정 해상도: | 0.01 또는 0.1mm ((0.001 또는 0.01in) |
|---|---|---|---|
| 재료 속도 범위: | 500-9999m/s,0.0179-0.3937in/u | 측정 업데이트 속도: | 초당 4HZ, 8HZ 또는 16HZ 옵션 |
| 표시: | 2.4인치 TFT QVGA(320×240) 컬러 OLED 화면, 명암비 1010:1 | ||
| 강조하다: | 실시간 초음파 두께 측정기,스캔 초음파 두께 측정기,B 초음파 두께 측정기 스캔 |
||

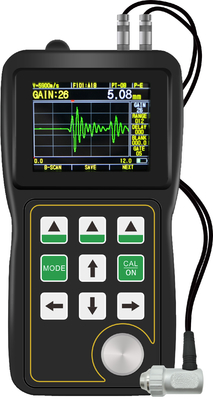

TG-5100D 실시간 A 스캔 및 B 스캔 코팅 초음파 두께 측정기
이 초음파 두께 측정기는 우리 회사가 개발하고 생산하는 OLED 진정한 색상 화면, 내장 된 실시간 A-SCAN & B SCAN 및 코팅을 통해 두께 측정,대용량 데이터 저장장치 및 기타 기능, 초음파 측정 원리를 사용, 고 정밀, 고 해상도의 휴대용 산업 비 파괴적 테스트 도구입니다.
도구는 제조업, 금속 가공 산업, 화학 산업, 상품 검사 산업 및 기타 테스트 분야에서 널리 사용될 수 있습니다.정밀한 측정에 대한 다양한 판과 다양한 처리 부품 외에도, 또한 사용 과정에서 다양한 파이프와 압력 용기의 생산을 모니터링하는 데 사용될 수 있으며, 희석 정도 후에 부식 관리를 할 수 있습니다.파괴적이지 않은 테스트 산업에 필요한 도구입니다.
A-SCAN 스냅샷 기능, 사용자가 측정을 더 잘 제어하고 재료 자체의 요인으로 인한 측정 오류를 피할 수 있습니다.시험 대재료 표면에 코팅이나 페인트 층이 있을 때, 작업 조각의 기판의 실제 두께는 표면 코팅을 깎고 파괴하지 않고 얻을 수 있습니다.
주요 기능적 특징
1. 간단한 단일 레벨 매개 변수 구성 메뉴

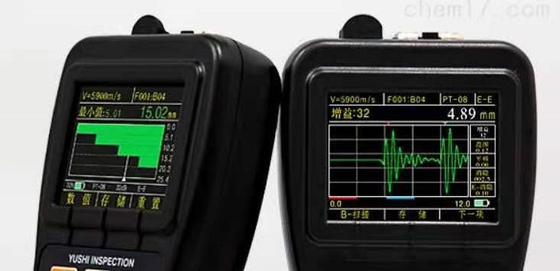

2. 실시간 A- 스캔. 사용자는 초음파 신호의 파동 형태를 스크린에 직접 볼 수 있습니다. 두께 판독이 정확하다는 것을 확인하고 문제의 원인을 분석하는 데 사용됩니다.그리고 사용자가 문제에 대한 해결책을 찾을 수 있도록 도와.
3탐사선이 작업 부품과 결합되면 두께 값은 흰색 글꼴로 표시됩니다.
4두께 경보: 경보 두께 제한 설정 될 수 있습니다, 그리고 두께 읽기 색상은 경보 동안 동적으로 변경 될 수 있습니다.
5최대 모드: 측정 과정에서 최대 및 최소 값을 캡처
6차이 모드: 현재 두께 측정 값과 명목 두께 사이의 차이와 차이 값과 명목 두께의 비율을 얻으십시오.
7. 밀리미터 및 인치 두께 단위를 지원
8대용량 데이터 저장 기능: 100,000 두께 값을 저장할 수 있습니다.
9. 작업 조각 표면의 코팅을 침투, 직접 기판의 두께를 측정 할 수 있습니다
10사용자는 측정 해상도를 메트릭 시스템 x. XX 및 X.X 및 영국 시스템 x. XX 및 X.X에서 선택할 수 있습니다.
11. 다국어 인터페이스는 선택적입니다.
12대기시간 최대 35시간
기술 매개 변수
|
|
2.4인치 TFT QVGA ((320×240) 컬러 OLED 화면, 콘트라스트 비율 1010:1 |
| 작동 원리 | 이중 크리스탈 프로브를 이용한 초음파 펄스/에코/에코 방법 |
| 측정 범위 | 0.6 ~ 508mm (0.025 ~ 20.00 in) |
| 측정 해상도 | 0.01 또는 0.1mm ((0.001 또는 0.01in) |
|
|
밀리미터 또는 인치 |
| 표시 모드 | 두께 값 모드, min/Max 캡처 모드, 차이/감축 모드 |
| V 경로 수정 | 자동 V 경로 보정은 쌍둥이 탐사기의 비선형성을 보상합니다. |
| 측정 업데이트 속도 | 선택적으로 초당 4HZ, 8HZ 또는 16HZ |
| 재료 속도 범위 |
|
| 작업 언어 | 중국어/영어/프랑스어 (선택) |
| 알람 세트 | 최대/분 경보, 경보 때 두께의 역학적 변경 표시 색상 |
| 전원 공급 | 2개의 1.5V AA 배터리 |
| 운영 시간 | 2개의 AA 배터리, 35시간 이상 사용 |
| 꺼내기 위한 장치 | 선택적 5, 10분 또는 20분 동안 작동하지 않은 경우 자동 종료 또는 수동 종료 |
|
|
-10 ~ +50 oC, 특별 요구 사항에 따라 최대 20 oC |
|
|
|
| 유효기간 | 배터리 280g |
|
|
12개월 |
표준 배송
주요 단위 TG-5100D
케이블로 탐사
운반 가방
사용 설명서
캘리브레이션 인증서
선택용 액세서리
| 고온 탐사선 | 금속 탐사선 |
| 좁은 튜브 탐사선 | 소형 탐사선 |
| 탐사 케이블 | 스텝 블록 |
| 고무 껍질 |
측정 범위가 있는 탐사선
| 탐사기 설명 |
|
접촉 영역 직경 |
측정 범위 (강철) |
허용된 접촉 온도 |
| 금속 탐사선 ZT12 |
|
|
|
|
| 표준 프로브 PT12 |
|
|
|
|
| 표준 프로브 PT08 |
|
|
|
|
| 표준 프로브 TC510 |
|
|
|
|
| 작은 크리스탈 튜브 프로브 PT06 |
|
|
|
|
| 소형 탐사기 PT04 |
|
|
|
|
| 고온 탐사선 |
|
|
|
480°C 이하 |
